Instrukcijos

Viskas, ko reikia jūsų FaceFocusVR rinkiniui sąrankyti. Atidžiai perskaitykite kiekvieną žingsnį ir neskubėkite.
Jei reikia pagalbos, prisijunkite prie Discord

Prieš pradedant

Rinkinio montavimas yra daugiausia nesudėtingas ir turėtų užtrukti maždaug vieną ar dvi valandas, jei seksite instrukcijas atidžiai, apgalvotai ir savo tempu. Skubėti nereikia.

Šioje instrukcijoje aprašytas metodas, kurį radau patikimiausiu ir lengviausiai montuojamu. Jei montavimo metu atrasite geresnį būdą, pavyzdžiui, kitokį kabelių vedimo metodą, galite jį naudoti. Vis dėlto labai rekomenduoju sekti mano instrukcijas tiksliai taip, kaip parašyta, ypač bandant pirmą kartą.

Nepriklausomai nuo pasirinkto metodo, prašau turėti omenyje vieną svarbią taisyklę: kamerų kabeliai niekada neturi būti sulankstomi, susukti ar perlenkti. Švelnūs lenkimai yra visiškai normalūs, tačiau kabeliai visada turi likti lygūs ir be aštrių kampų. Pažeistų kabelių neįmanoma suremontuoti ir juos reikės pakeisti.

  1. Plokštės jungčių apžvalga

    FaceFocusVR plokštė yra centrinis jūsų rinkinio elementas. Ji sujungia visas kameras, LED ir ventiliatorių. Prieš pradedant montuoti, skirkite akimirką susipažinti su kiekviena jungtimi ir jos paskirtimi.

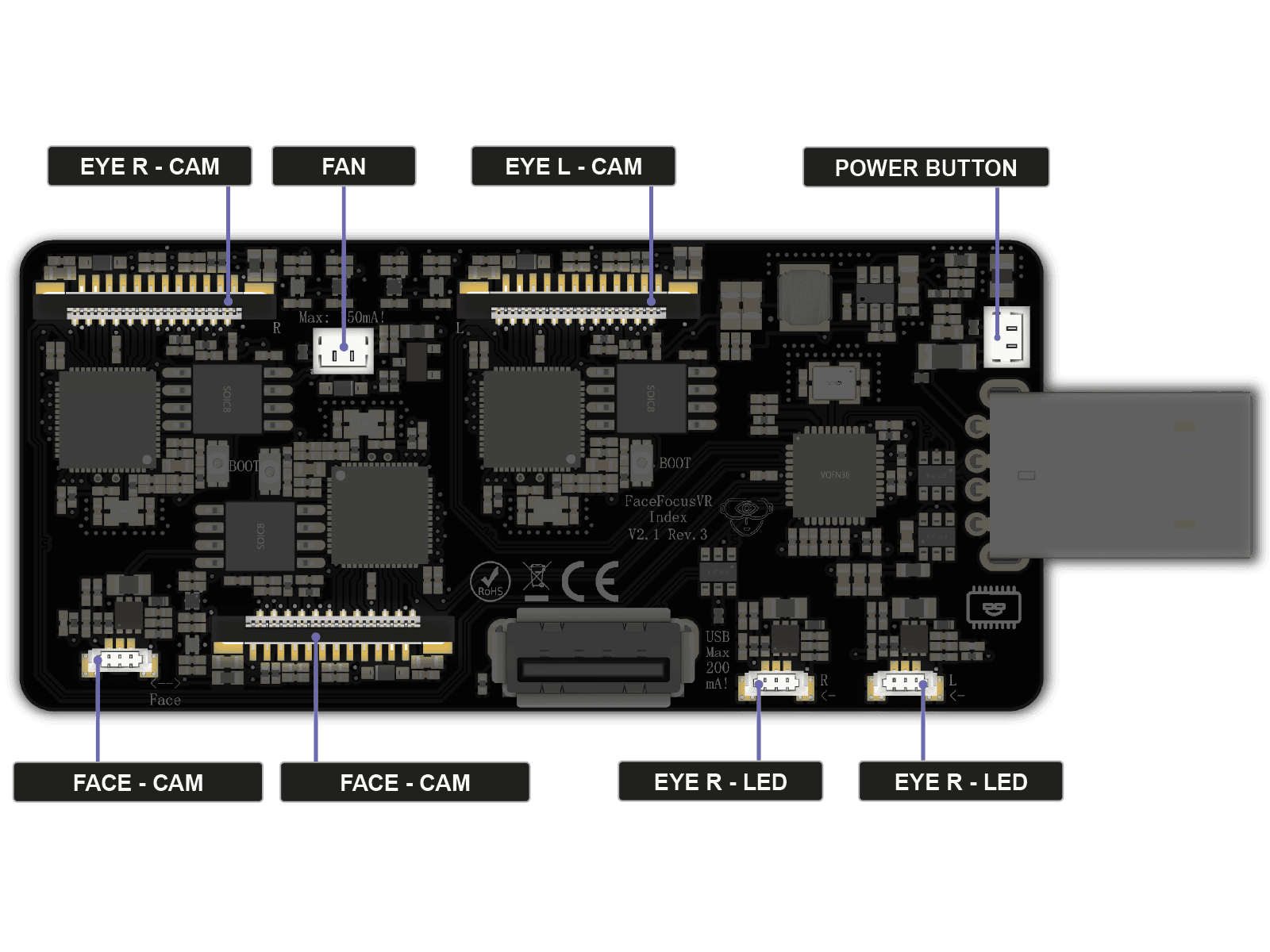

    FaceFocusVR plokštė su visomis pažymėtomis jungtimis: akių kameros, veido kamera, LED jungtys, ventiliatoriaus jungtis, maitinimo mygtukas ir USB-C prievadas

    Kamerų jungtys
    Trys plačios juostinio kabelio jungtys skirtos kameroms: Eye Right ir Eye Left viršuje, o Face apačioje. Akių kameros yra žieduose, kurie montuojami aplink ausinių lęšius. Veido kamera yra veido modulyje.

    LED jungtys
    Trys mažos jungtys apatiniame krašte skirtos infraraudoniesiems LED: Eye R ir Eye L dešinėje, Face kairėje. Jie užtikrina, kad sekimas veiktų net visiškoje tamsoje.

    Ventiliatorius / maitinimo mygtukas
    Ventiliatoriaus jungtis viršuje maitina aušinimo ventiliatorių. Jungtis dešinėje pusėje yra skirta maitinimo mygtukui.

    USB
    Papildomas USB prievadas plokštės priekyje gali būti naudojamas papildomiems priedams, tokiems kaip Bluetooth adapteris. Tačiau kadangi jo galia ribota, nerekomenduočiau jo naudoti.

Required Tools

  • M3 Allen raktas (šešiakampis raktas)
  • T5 Torx atsuktuvas
  • (Savilaikiai) pincetai optional but recommended
  1. 1

    Paruošimas

    Prieš pradedant, paruoškite ausines pakoreguodami kelis nustatymus ir nuimdami nuimamas dalis.

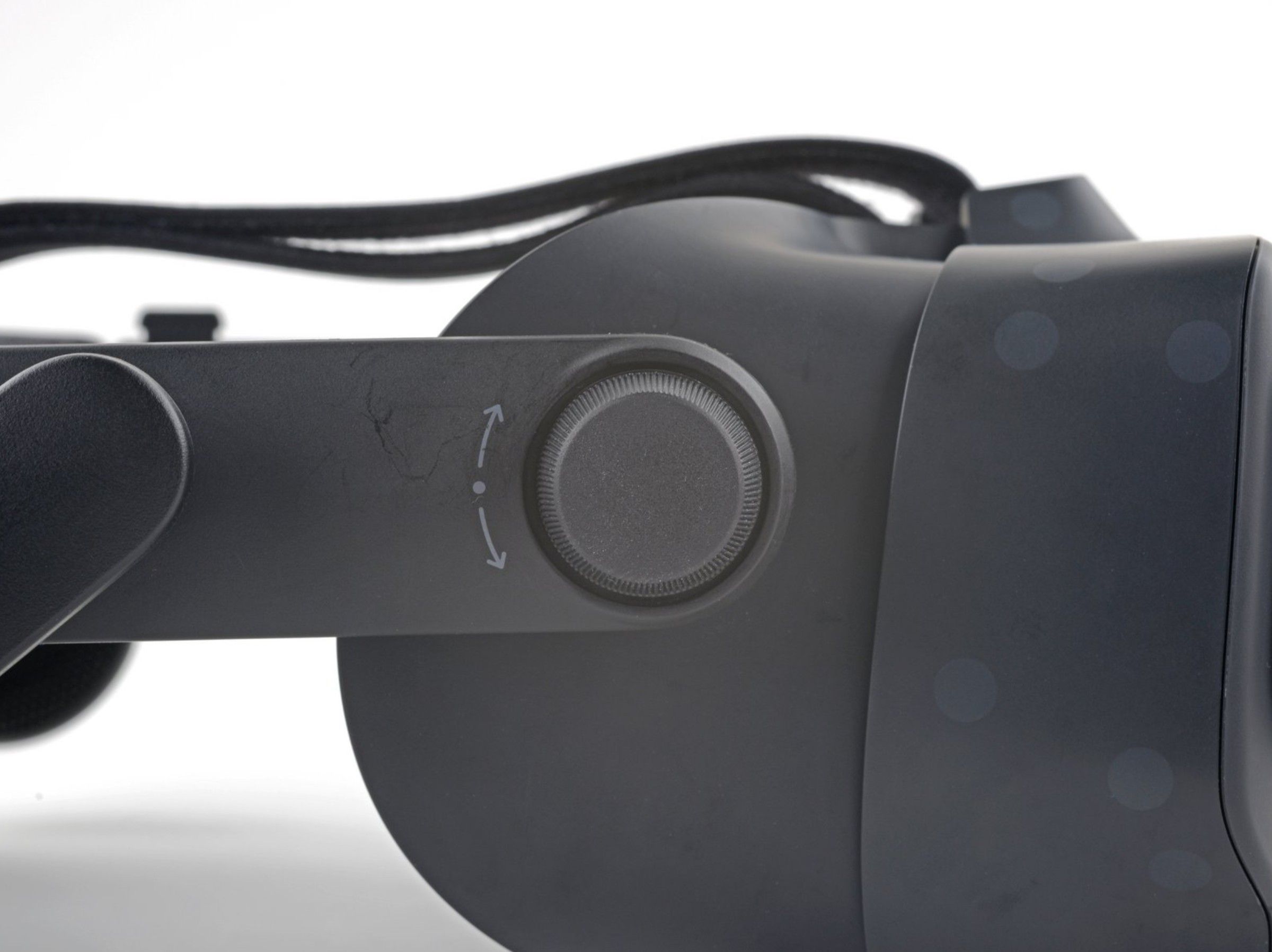

    Matymo lauko reguliavimo rankenėlė ant Valve Index

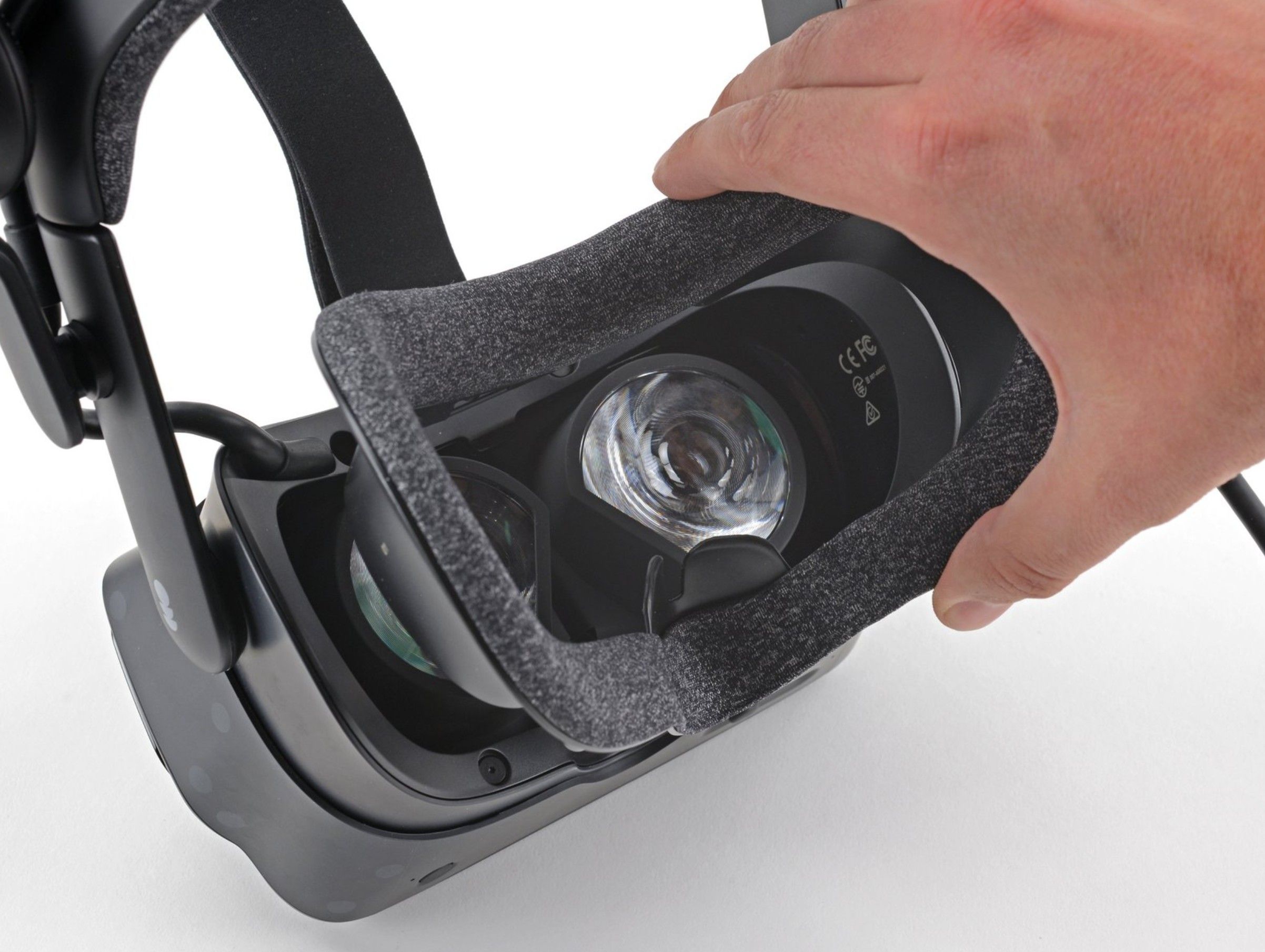

    Magnetinės veido pagalvėlės nuėmimas

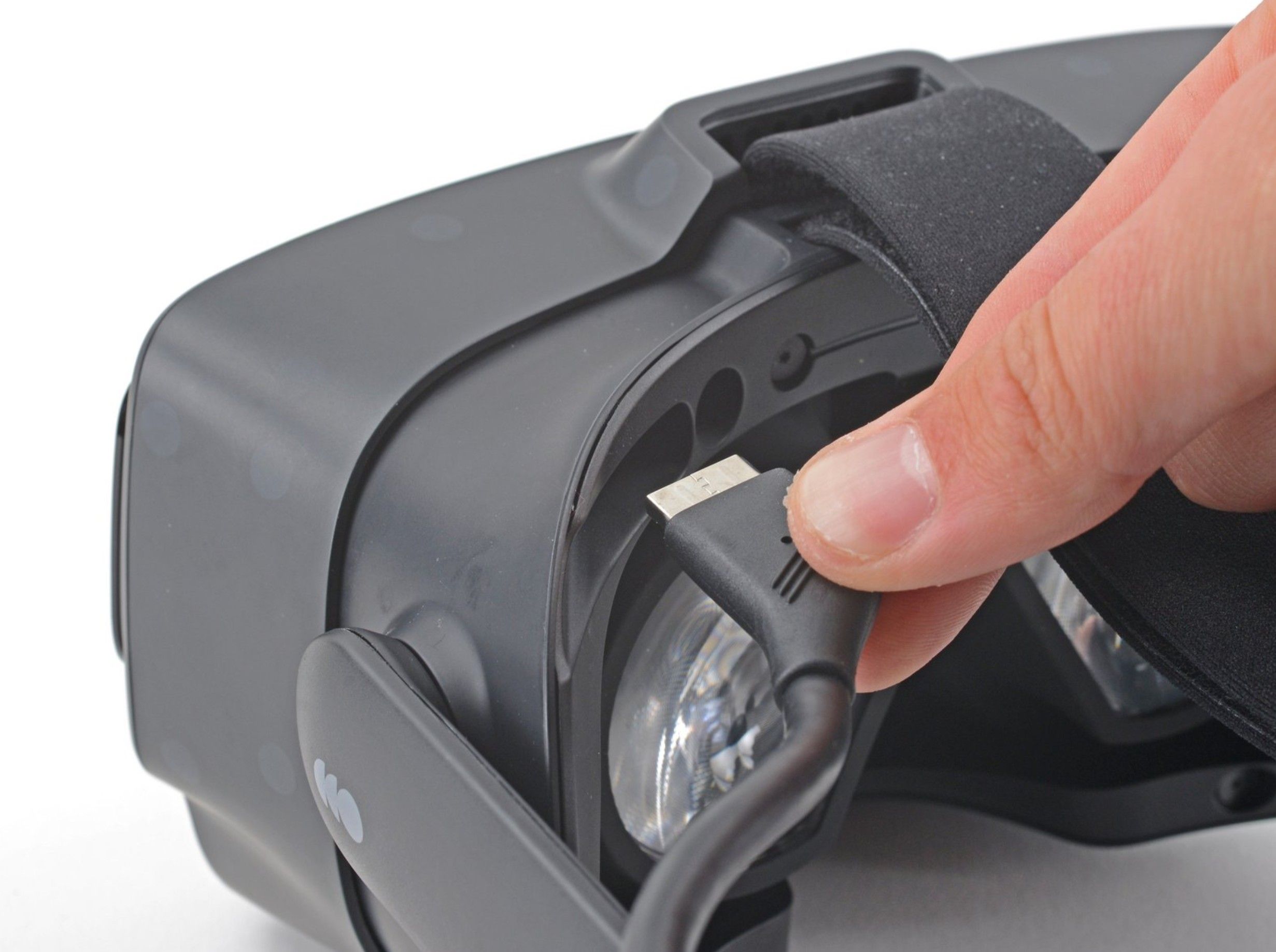

    Jungiamojo kabelio ištraukimas iš ausinių
    Source: ifixit.com
    1 / 3
    • Sukite matymo lauko reguliavimo rankenėlę pagal laikrodžio rodyklę, kol ji bus visiškai ištraukta.
    • Nustatykite IPD į mažiausią reikšmę (lęšiai visiškai į vidų).
    • Nuimkite magnetinę veido pagalvėlę.
    • Švelniai ištraukite jungiamąjį kabelį tiesiai iš ausinių (tik patį kabelį; kabelio laikiklius nuo galvos dirželio nuimti nereikia).
  2. 2

    Veido tarpiklio rėmelio nuėmimas

    Veido tarpiklio rėmelį reikia nuimti, kad galėtumėte pasiekti vidinius komponentus.

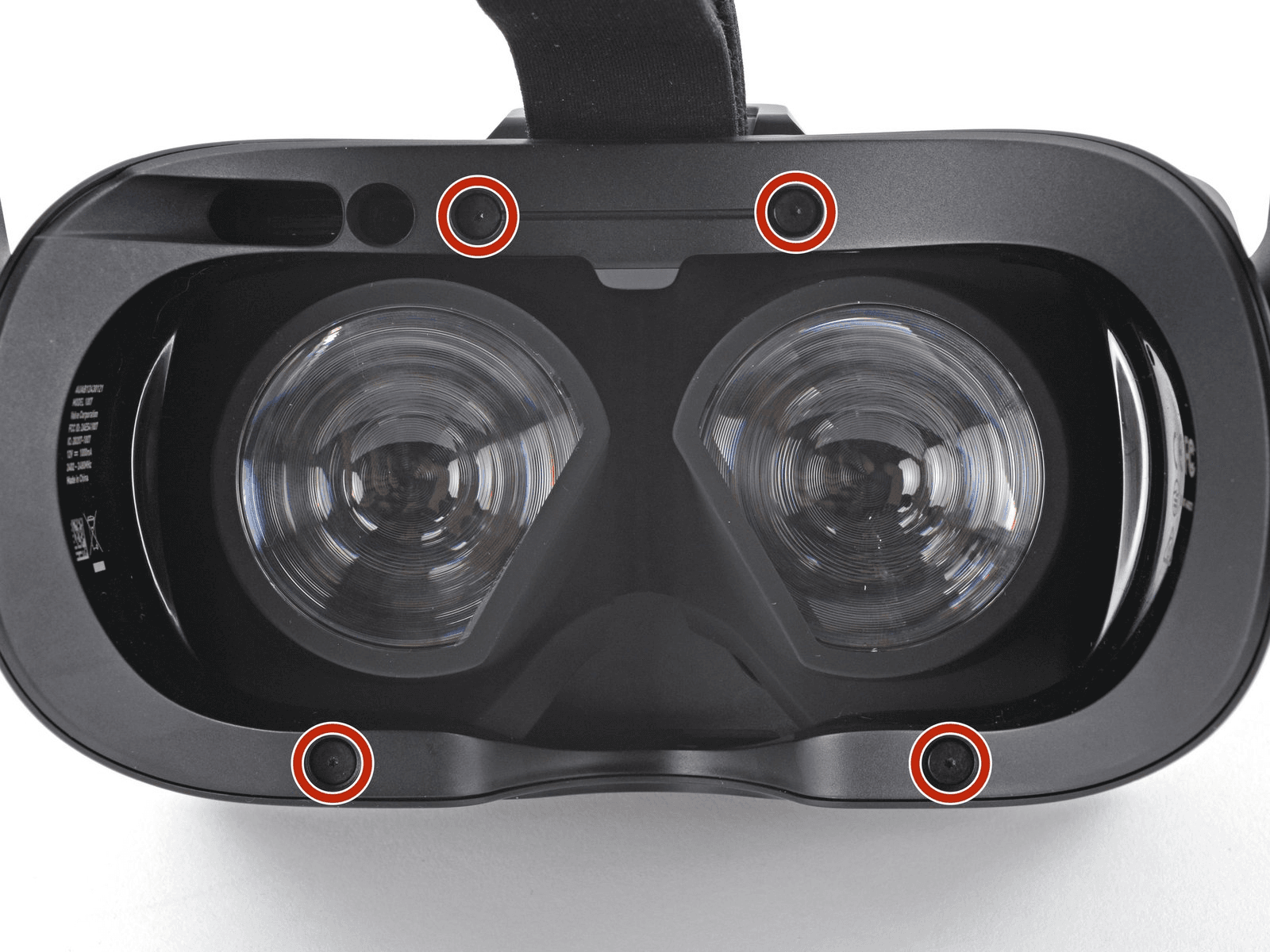

    Keturi T5 Torx varžtai pažymėti ant ausinių

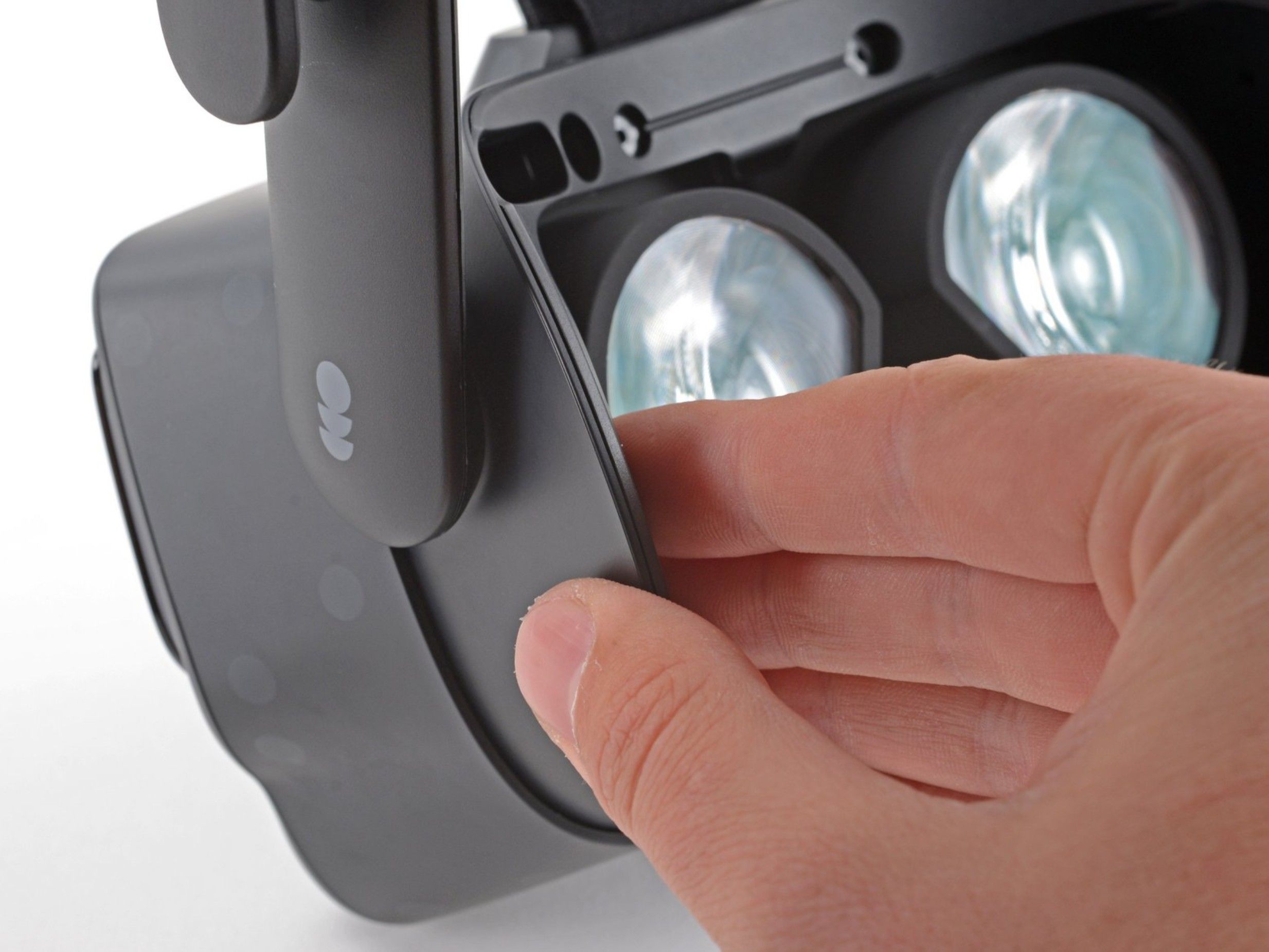

    Kairysis rėmelio kraštas suimtas ranka

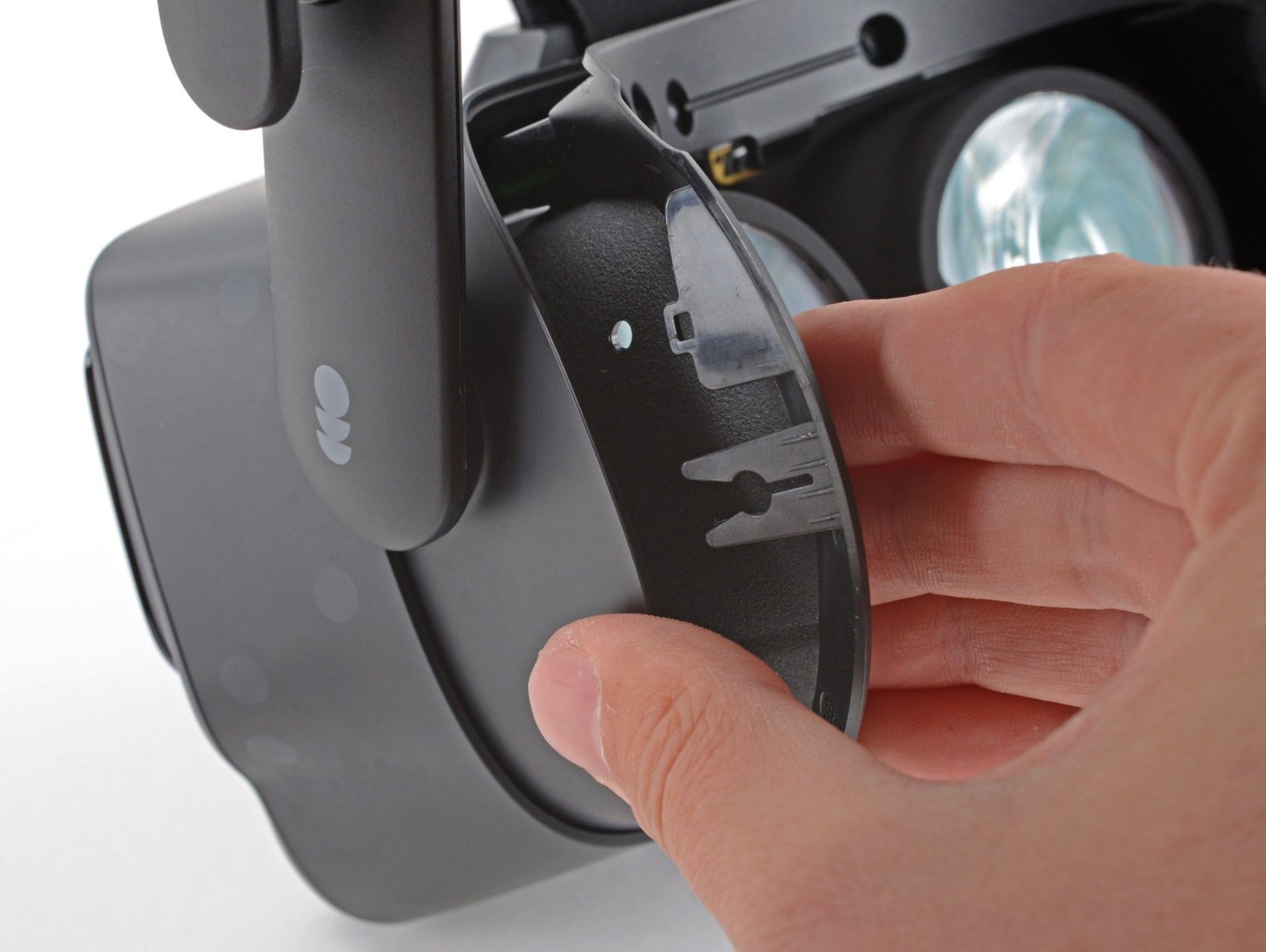

    Kairės pusės rėmelio nustūmimas

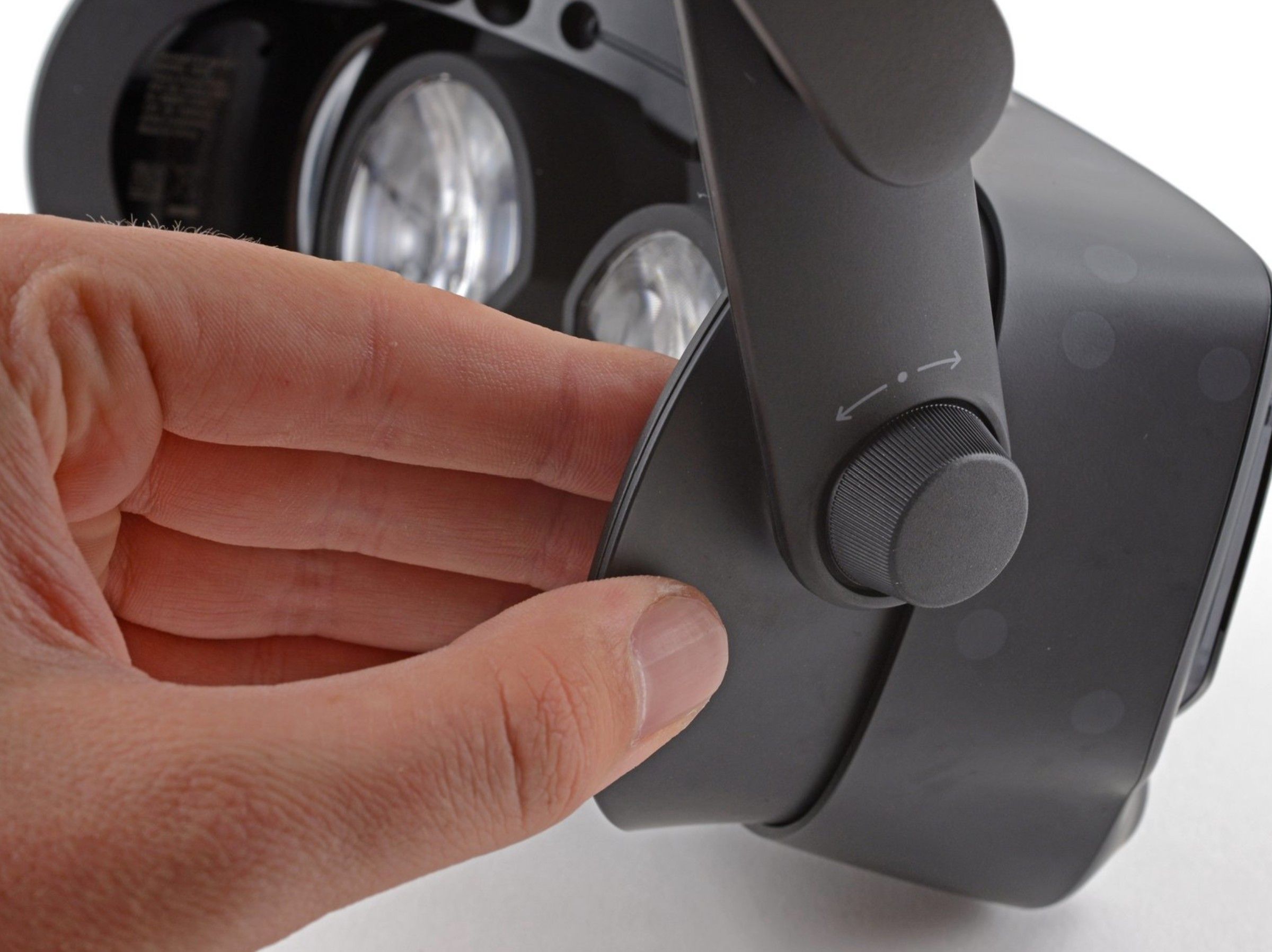

    Dešinės pusės rėmelio nustūmimas

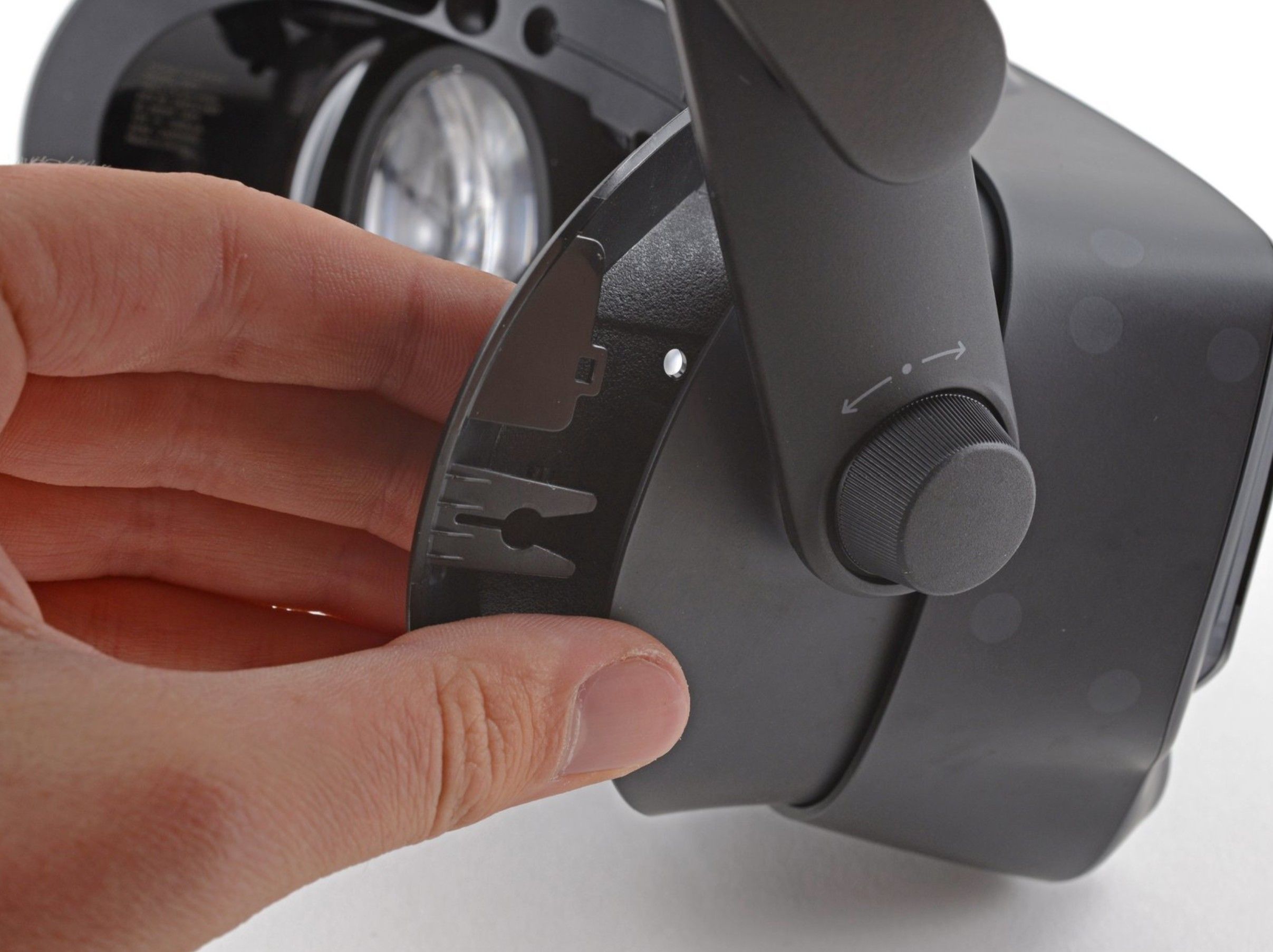

    Rėmelio traukimas toliau

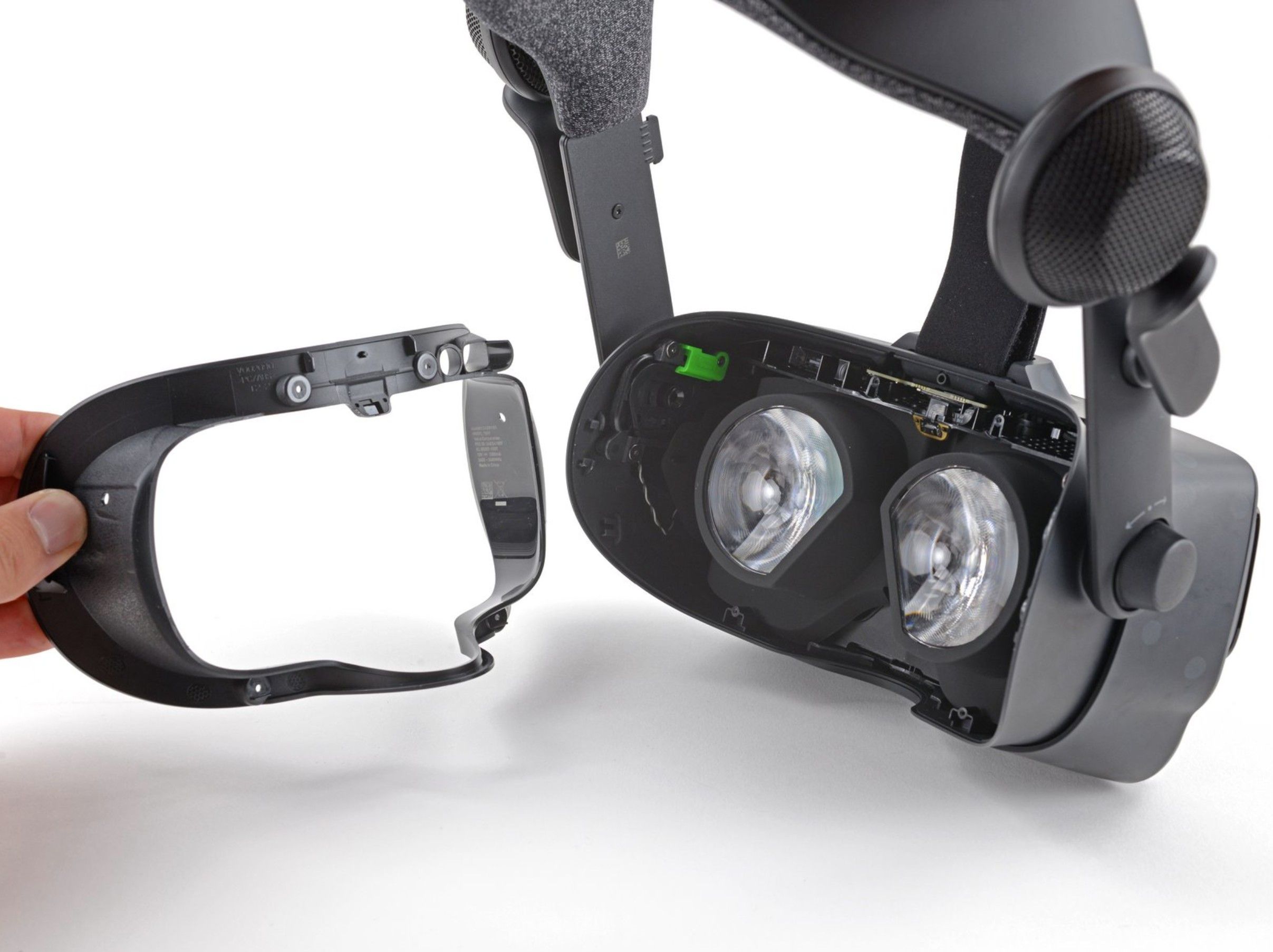

    Rėmelis visiškai nuimtas, matomi ausinių vidiniai komponentai
    Source: ifixit.com
    1 / 6
    • T5 Torx atsuktuvu išsukite keturis 6 mm varžtus, tvirtinančius priekinę plokštę prie ausinių.
    • Suimkite kairįjį veido tarpiklio rėmelio kraštą ranka ir nustumkite jį nuo ausinių.
    • Pakartokite ankstesnį žingsnį dešinei veido tarpiklio rėmelio pusei.
    • Nuimkite veido tarpiklio rėmelį.

    Nebandykite svirtu atskelti veido tarpiklio rėmelio, nes galite pažeisti ausines.

  3. 3

    Akių vamzdelio tarpiklio nuėmimas

    Nuėmus rėmelį, atsargiai nuimkite akių vamzdelio tarpiklį pincetais.

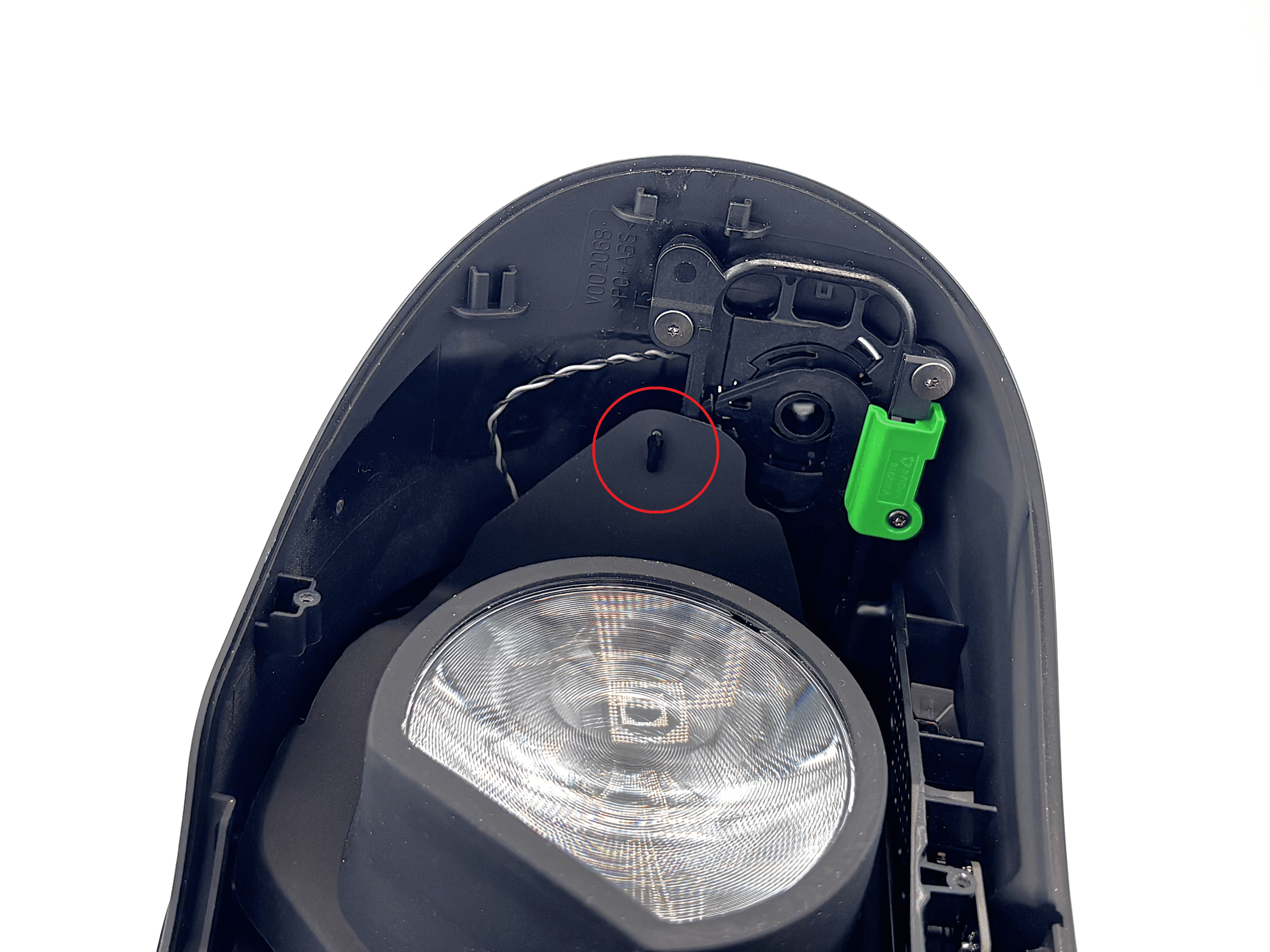

    Akių vamzdelio tarpiklio srities apžvalga

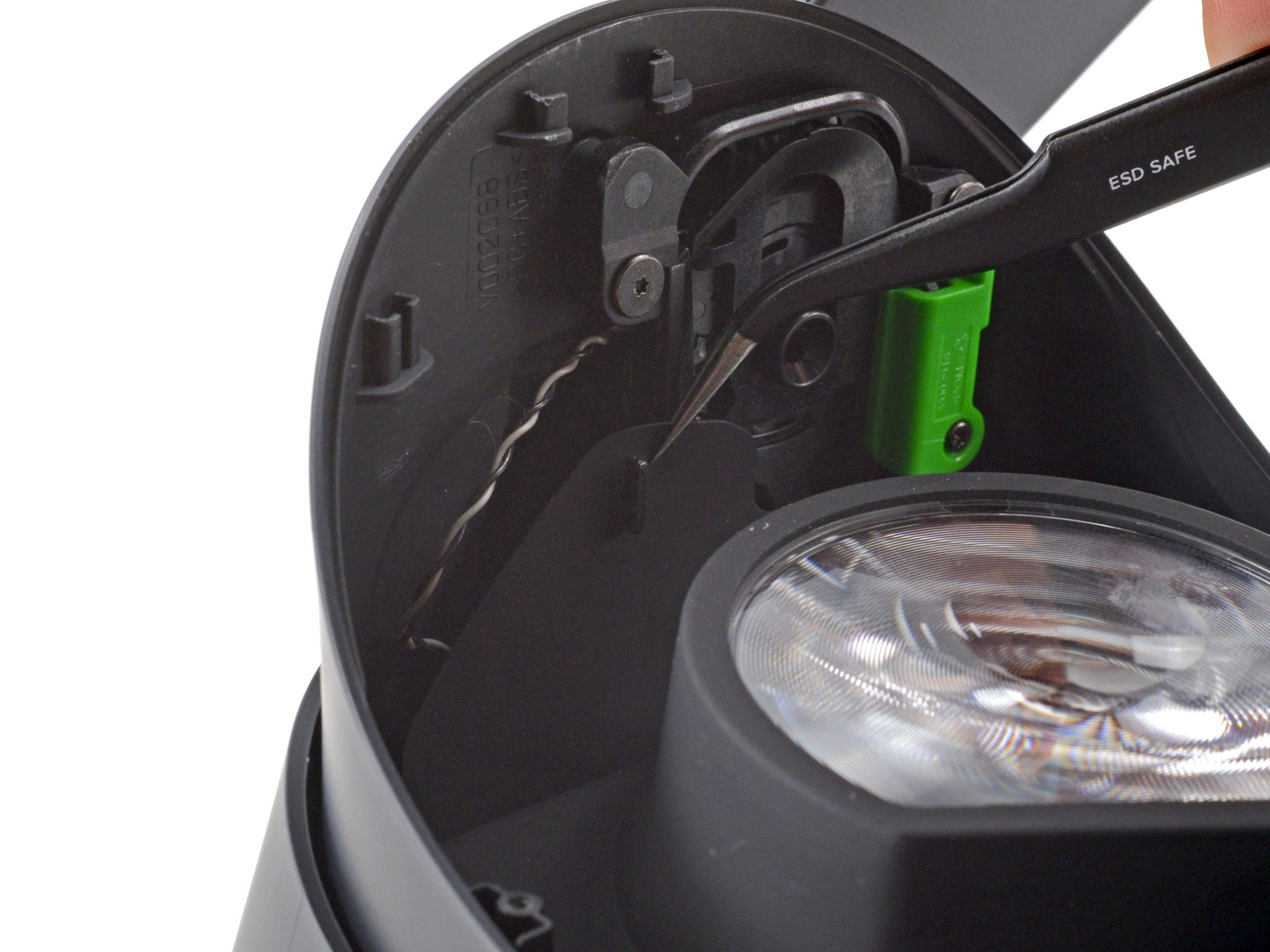

    Pincetais atskiriamas kairysis tarpiklio kraštas

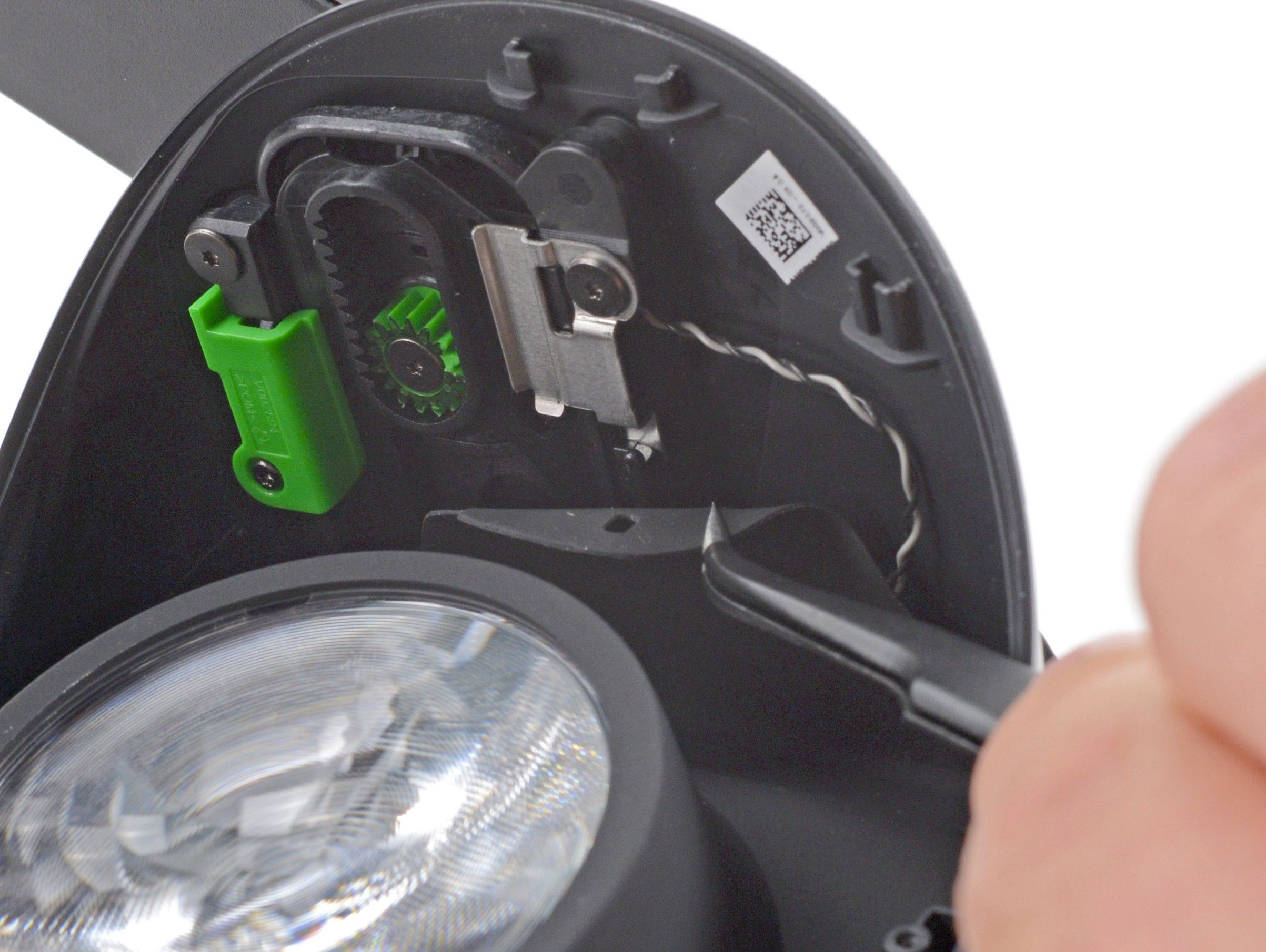

    Dešinysis tarpiklio kraštas atskiriamas pincetais
    Source: ifixit.com
    1 / 3
    • Pincetais atsargiai atskirkite kairįjį akių vamzdelio tarpiklio kraštą nuo ausinių, pakeldami tarpiklį per kabliu kiekvienoje pusėje.
    • Pakartokite procesą dešinei tarpiklio pusei.
  4. 4

    Pagrindinės plokštės dangtelio nuėmimas

    Nuėmus tarpiklį, nuimkite priekinį dangtelį ir pagrindinės plokštės dangtelį, kad pasiektumėte vidinius komponentus.

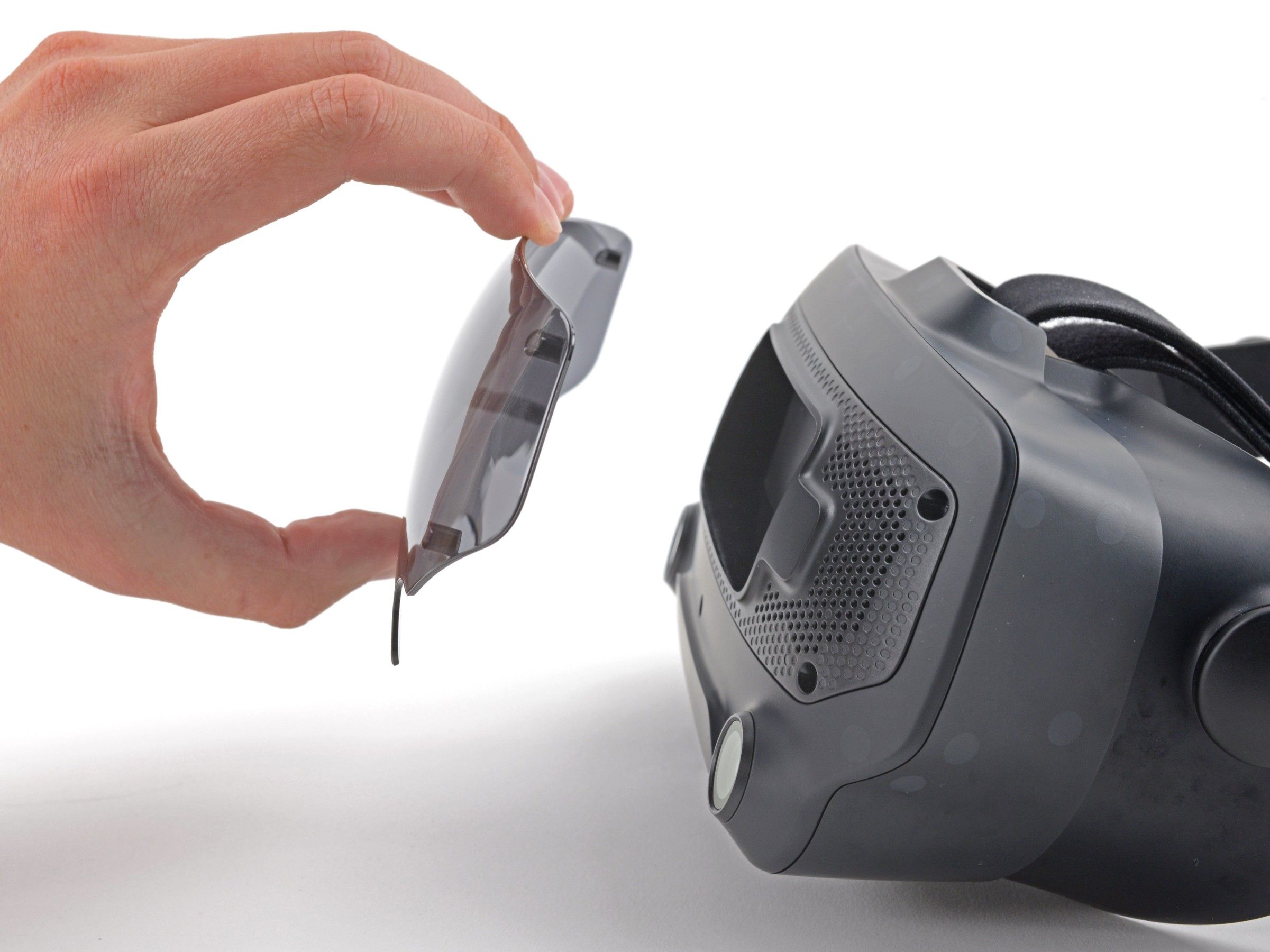

    Magnetinio priekinio dangtelio nutraukimas nuo ausinių

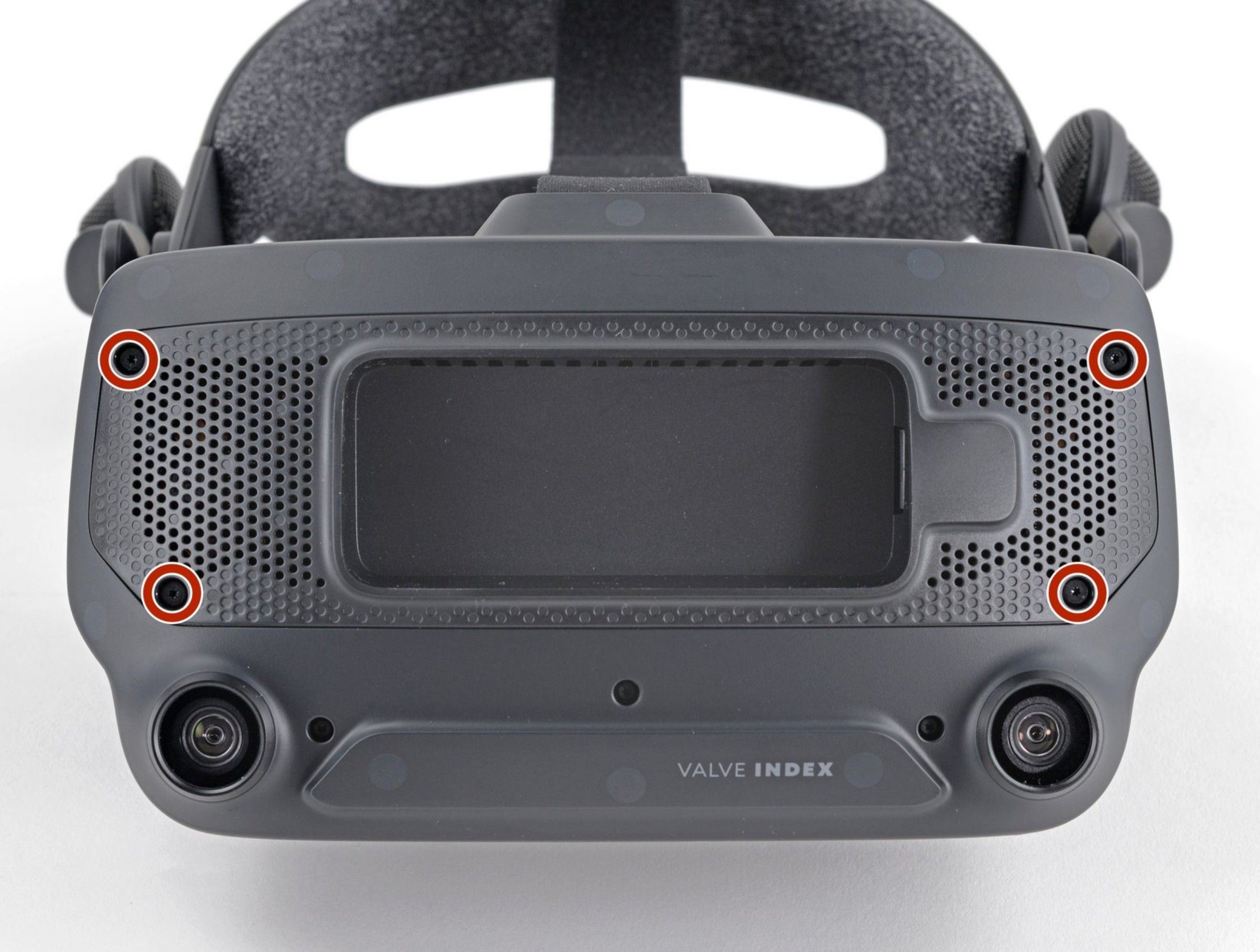

    Keturi T5 Torx varžtai pažymėti ant pagrindinės plokštės dangtelio

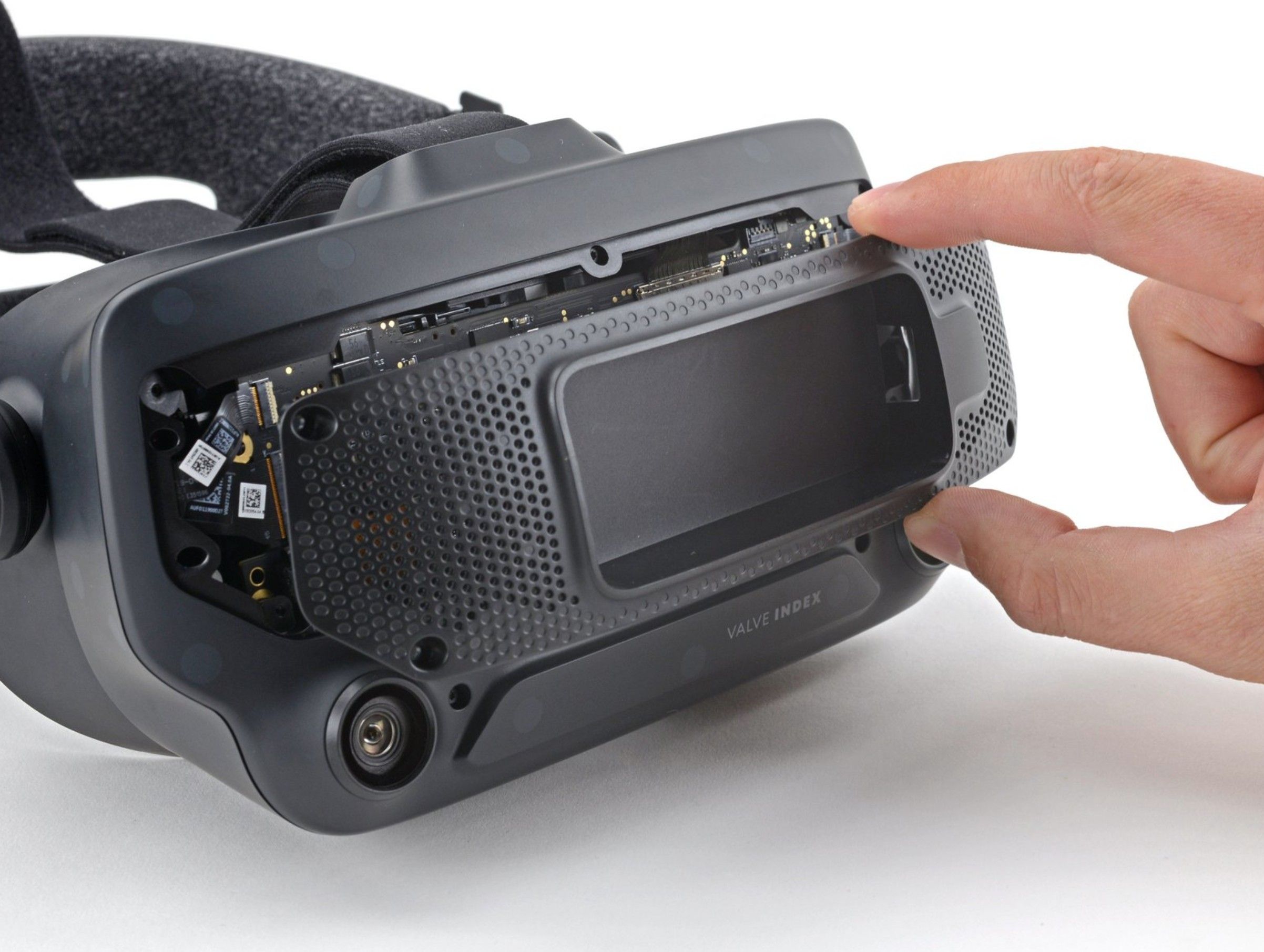

    Pagrindinės plokštės dangtelio nuėmimas, matomi vidiniai komponentai
    Source: ifixit.com
    1 / 3
    • Nutraukite priekinį dangtelį tiesiai nuo ausinių priekio. Jis laikomas keturiais magnetais.
    • T5 Torx atsuktuvu išsukite keturis 5,4 mm varžtus, tvirtinančius pagrindinės plokštės dangtelį prie ausinių.
    • Nuimkite pagrindinės plokštės dangtelį nuo ausinių.

  5. 5, 6, 7 ir 8 žingsnių tikslas

    Nuo šio momento procesas tampa subtilesnis, nes dirbate su juostiniais kabeliais. Neskubėkite!

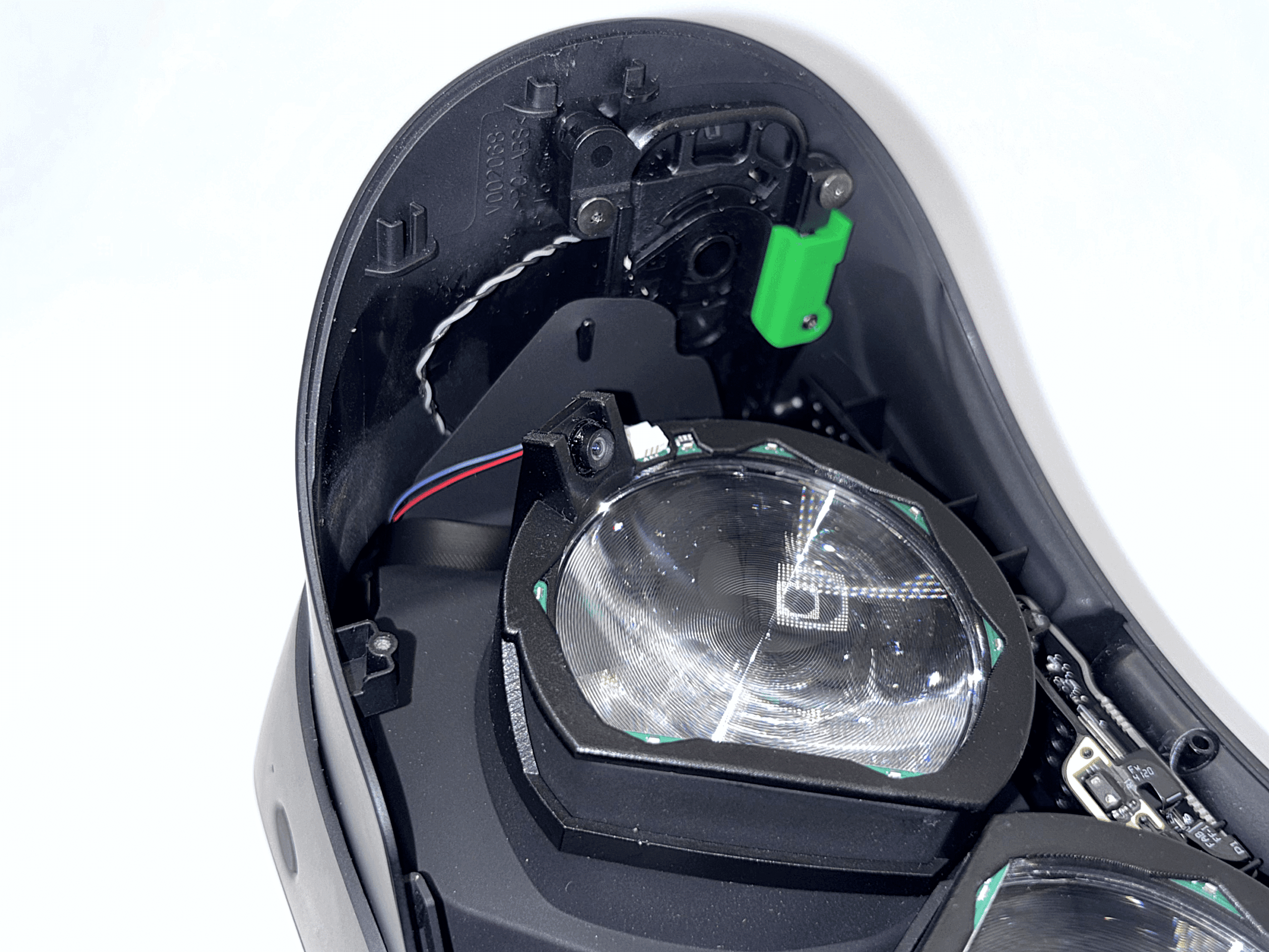

    Baigta sąranka su keturiais juostiniais kabeliais, nuvestais per ausinių priekį

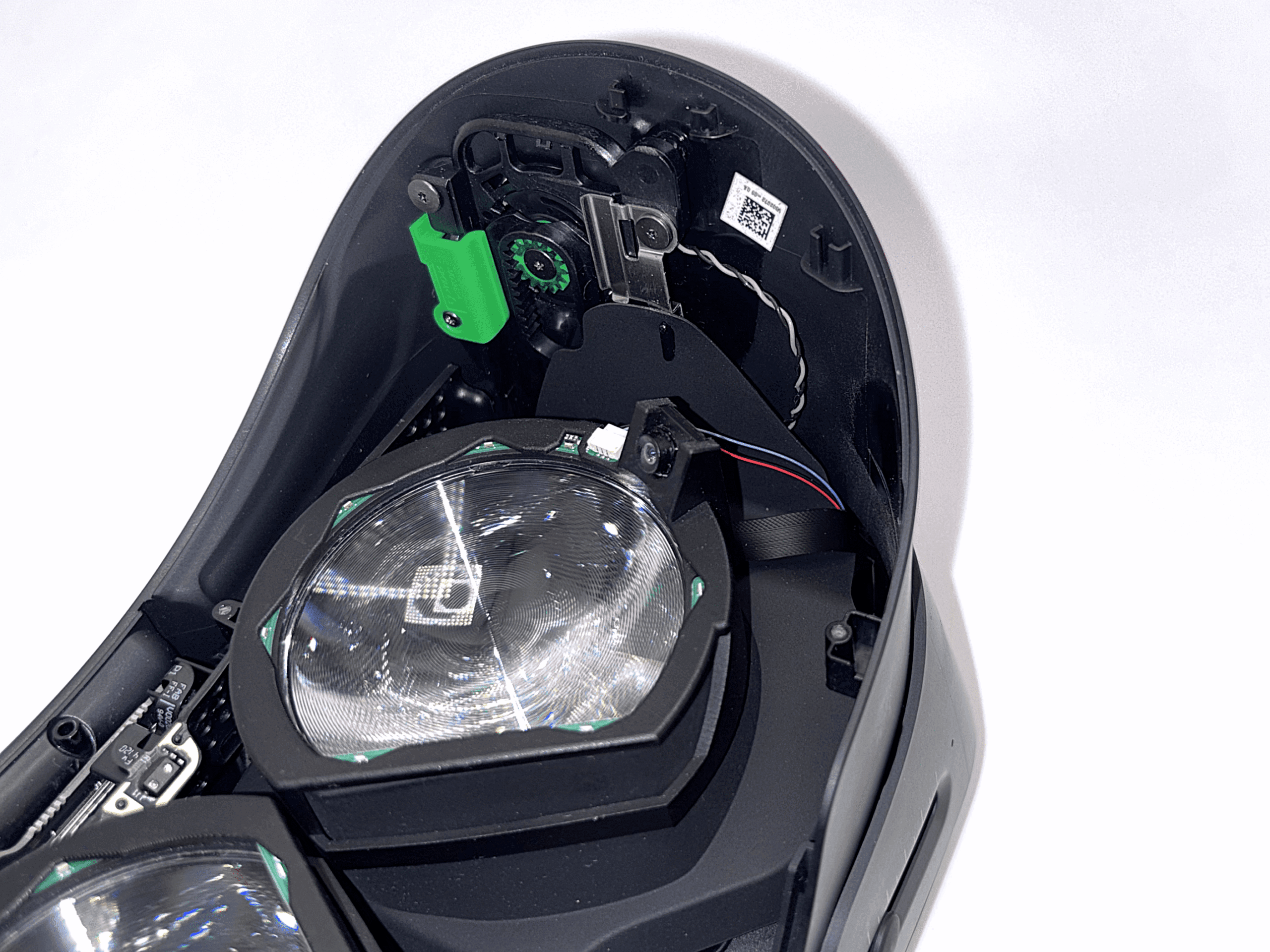

    Kairės pusės kabelių vedimo detalė

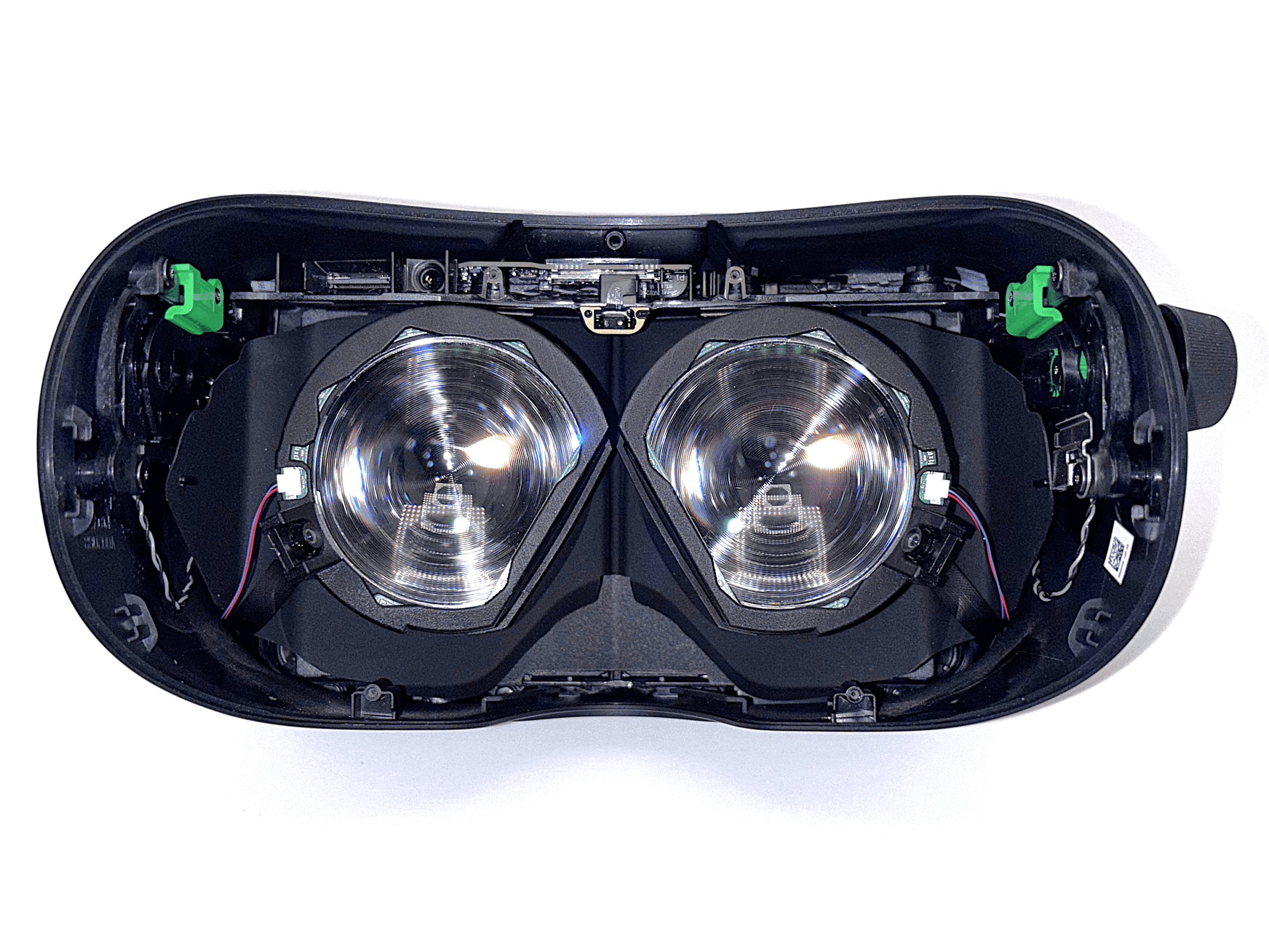

    Dešinės pusės kabelių vedimo detalė

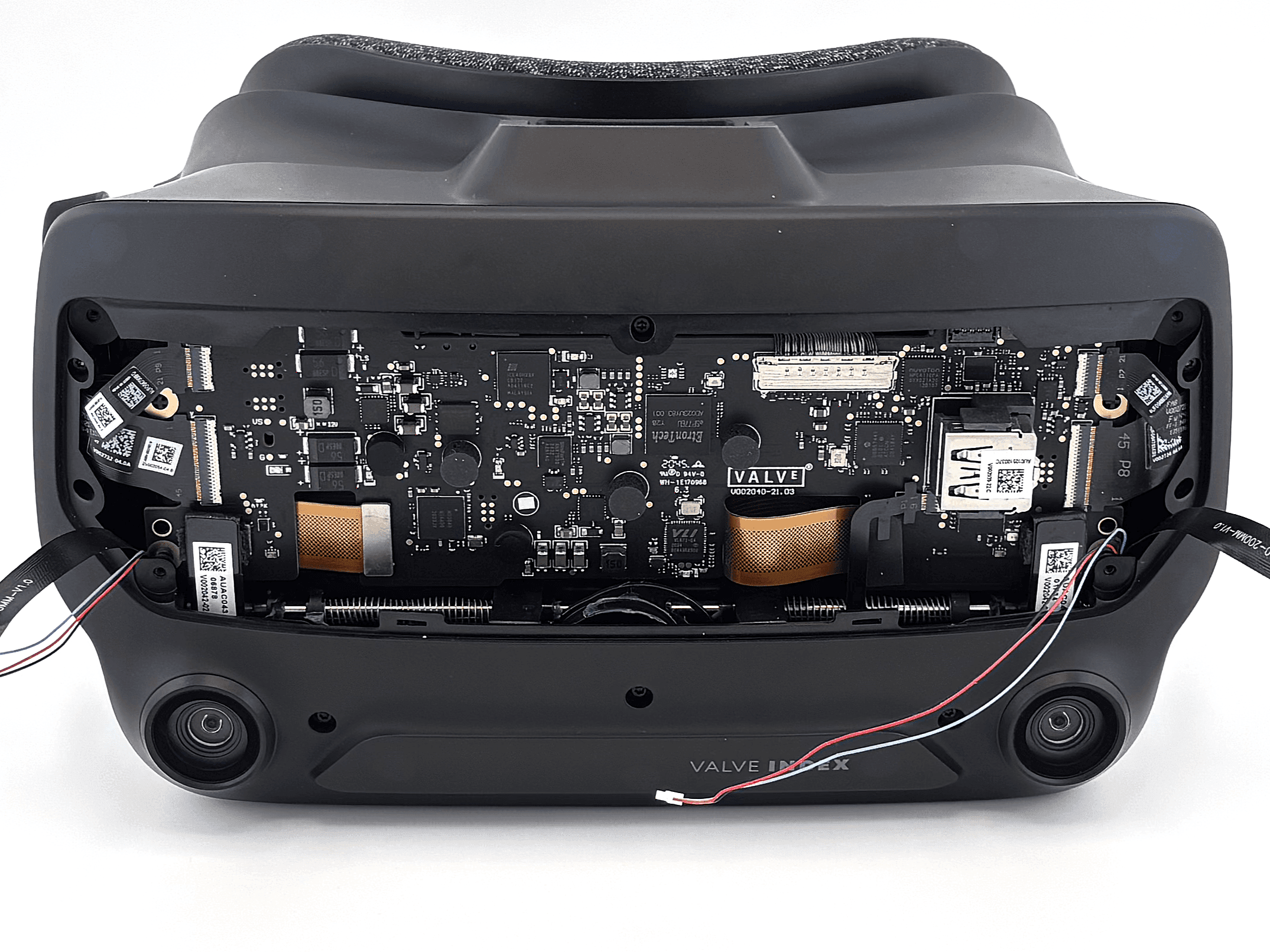

    Galutinė visų keturių kabelių padėties apžvalga
    1 / 4

    Per kitus keturis žingsnius sumontuosite du žiedus, naudojamus akių sekimui. Kiekviename žiede yra plokštė su LED akių apšvietimui ir kamera.

    Kadangi dažnai lengviau dirbti siekiant matomo tikslo, nuotraukose parodyta, kaip jūsų sąranka turėtų atrodyti baigus 5, 6, 7 ir 8 žingsnius.

    5 žingsnyje nuvesite kairės pusės juostinį kabelį per ausines. 6 žingsnyje tą patį padarysite dešinei pusei. 7 ir 8 žingsniai sujungs LED modulius.

    Galutiniame rezultate iš jūsų Index priekio turėtų eiti keturi kabeliai, išdėstyti tiksliai taip, kaip parodyta.

    Naujesnėse rinkinio revizijose LED ir jungtis yra įgilintos į žiedą, o LED kabelis yra pritvirtintas iš anksto.

  6. 5

    Kairiojo juostinio kabelio vedimas

    Nuvesite kairįjį juostinį kabelį per ausines, kad jis išeitų priekinėje pusėje.

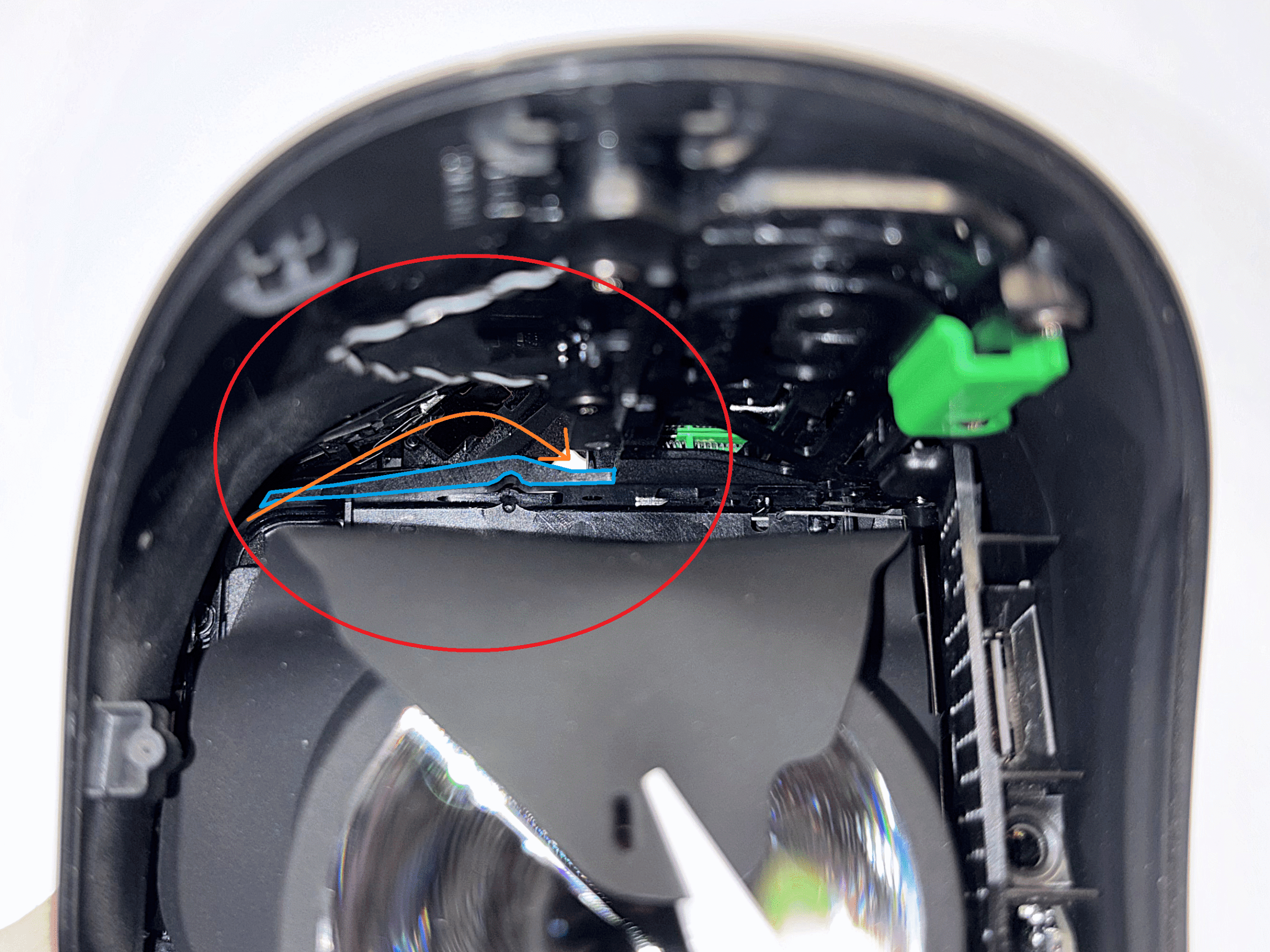

    Pavyzdinis paveikslėlis su mėlynai pažymėta plastikine detalimi ir oranžine rodykle kabelio vedimui

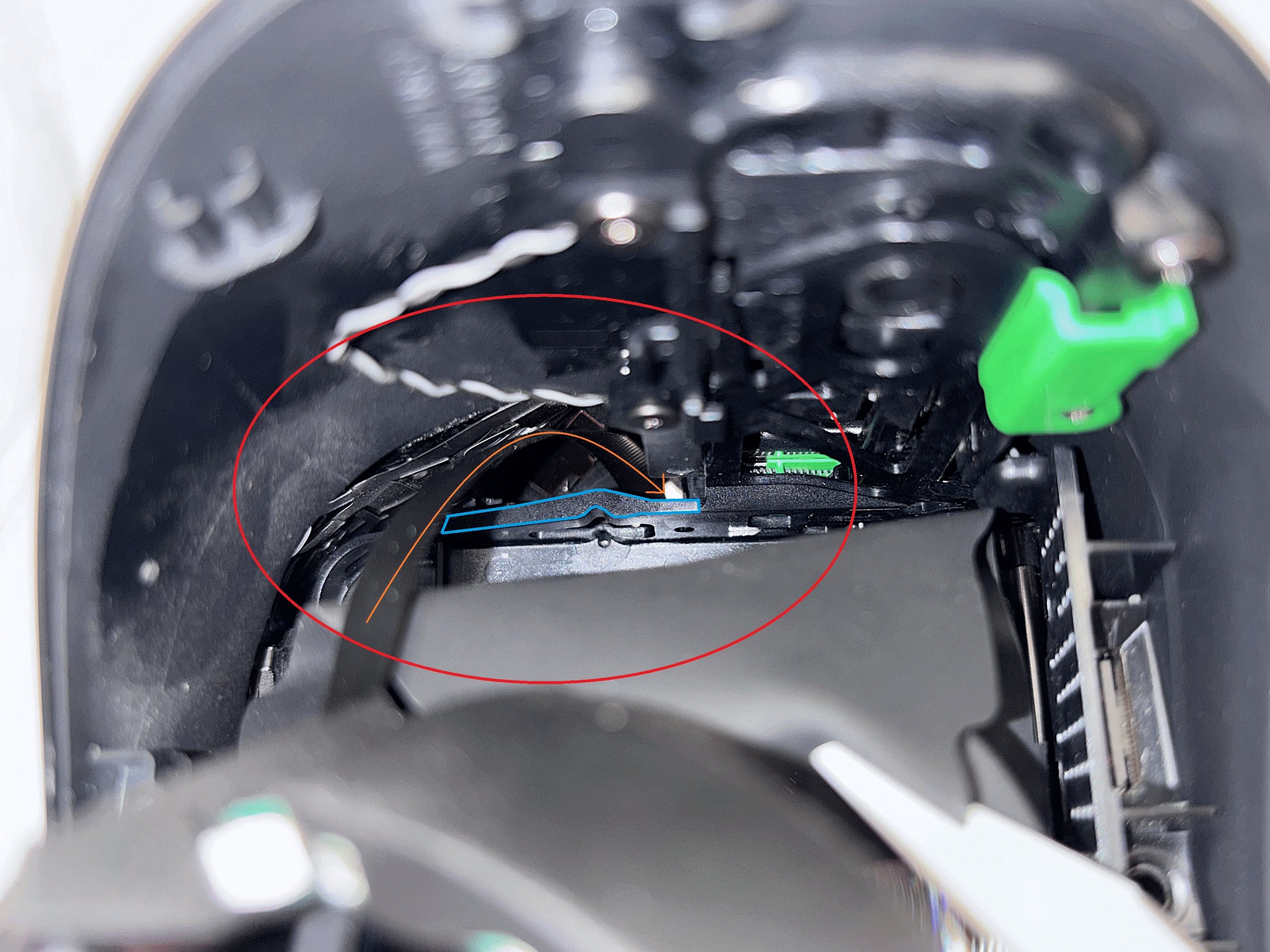

    Šviesos šaltinio naudojimas kabelio angos apšvietimui

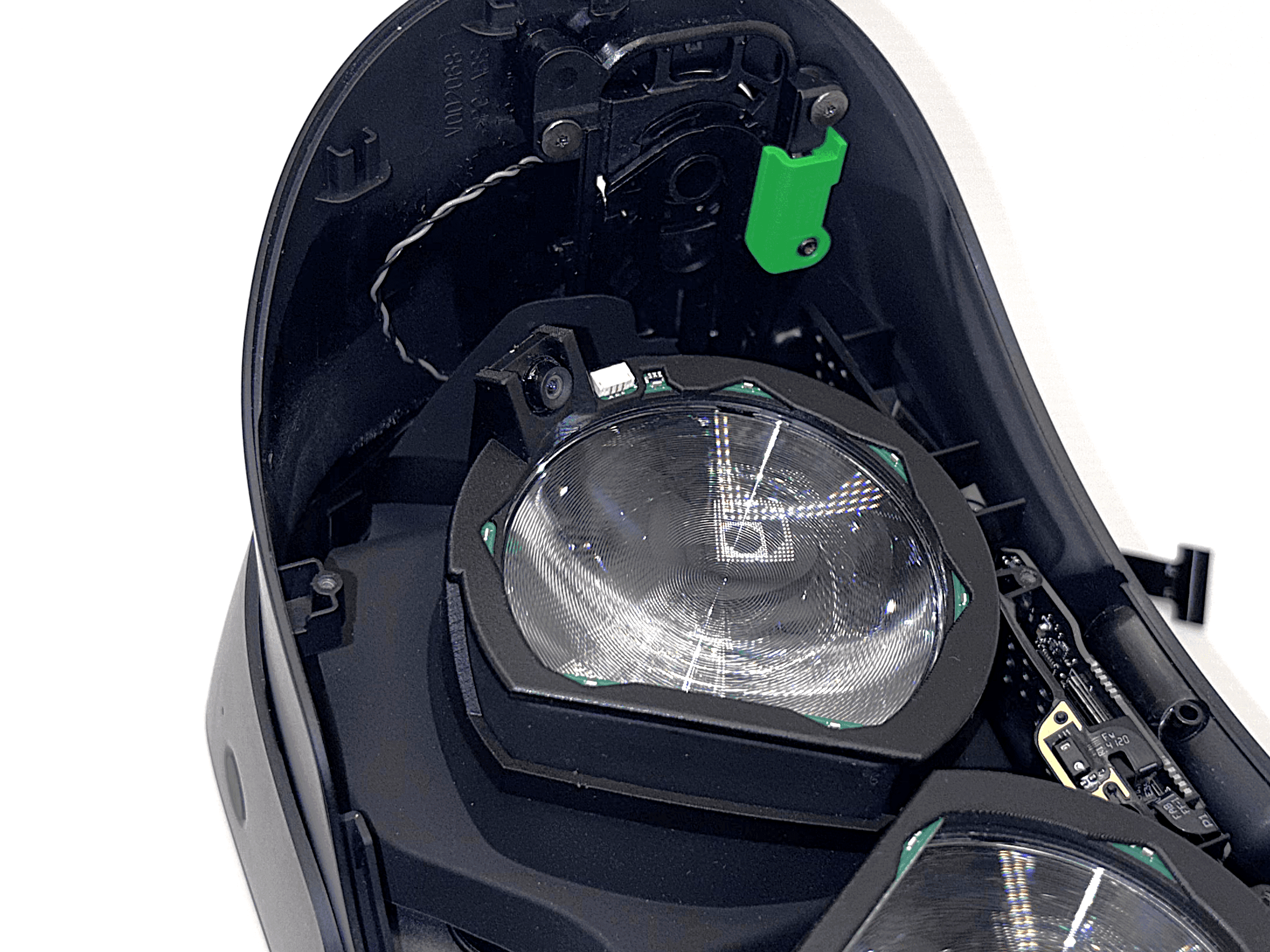

    Vidinis vaizdas, rodantis juostinio kabelio išėjimo tašką

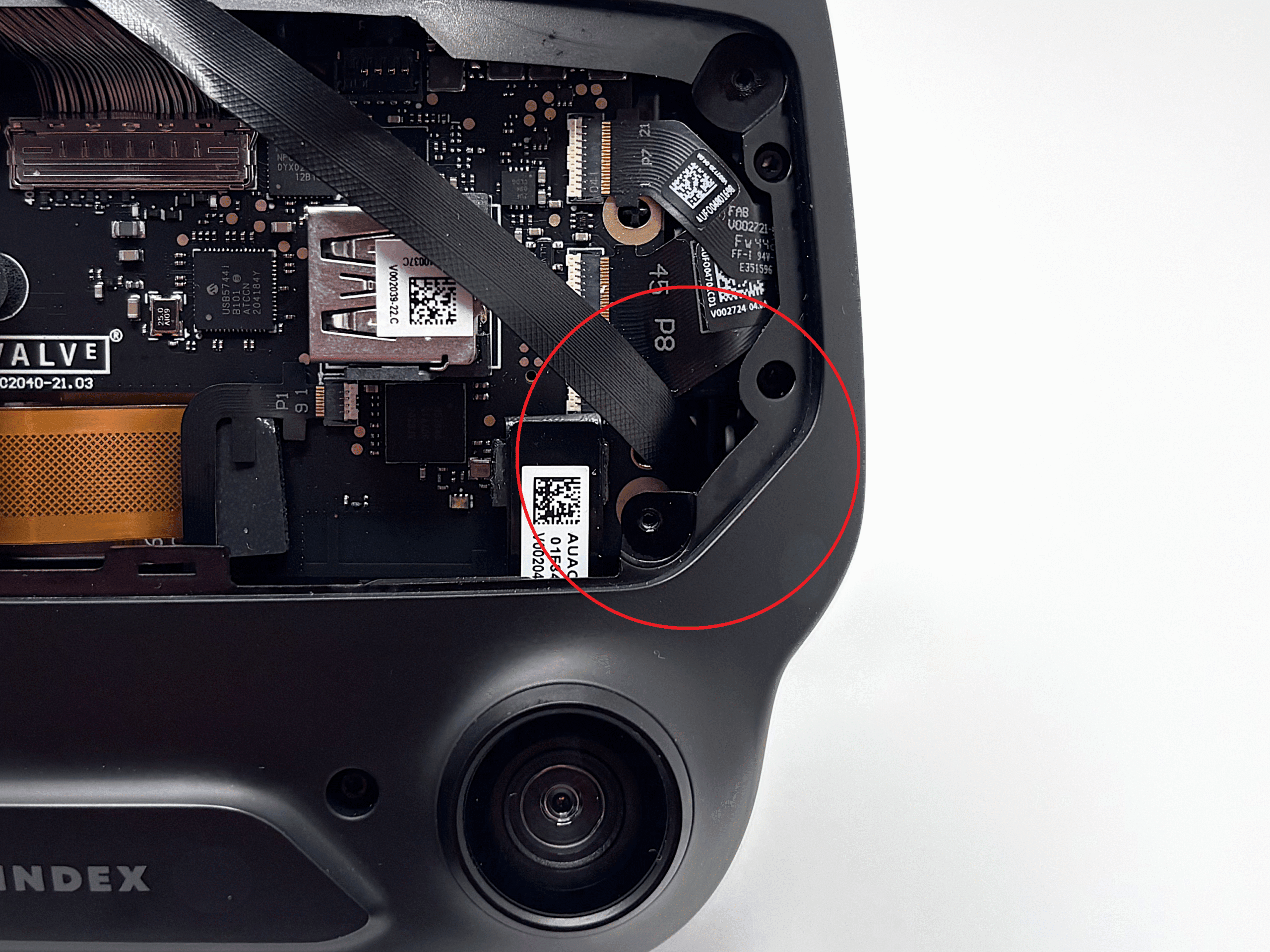

    Priekinis vaizdas su pažymėta zona, kur kabelis išeina
    1 / 4

    Juostinis kabelis turi pereiti už mėlynai pažymėtos plastikinės detalės ir išeiti per šviečiančią angą, sekdamas oranžinę rodyklę, parodytą pavyzdiniame paveiksle.

    Jei sunku nukreipti kabelį per angą ar ją pamatyti, padėkite šviesos šaltinį prieš ausines, kad aiškiai matytumėte, kur kabelis turėtų išeiti.

    Paskutiniame paveiksle matote, kur juostinis kabelis turėtų išeiti. Su pakankamu apšvietimu ir šiek tiek kantrybės juostinį kabelį nukreipti per angą yra gana lengva.

    Kai kabelis pasiekia kitą pusę, švelniai prispauskite žiedą ant lęšio, kad laikytų jį vietoje.

  7. 6

    Dešiniojo juostinio kabelio vedimas

    Dabar pakartokite 5 žingsnį dešinei pusei.

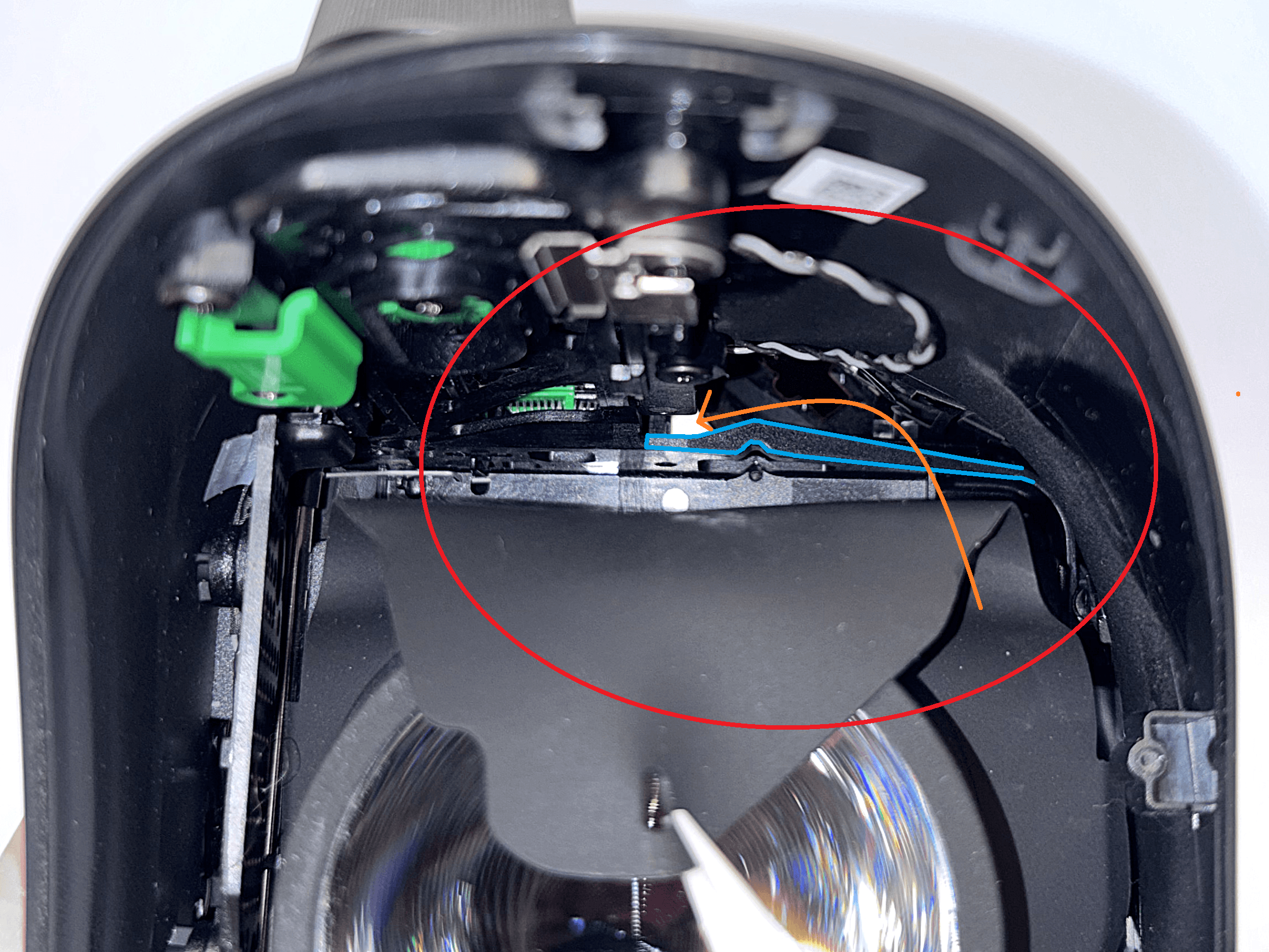

    Pavyzdinis paveikslėlis, rodantis kabelio vedimo kelią dešinei pusei

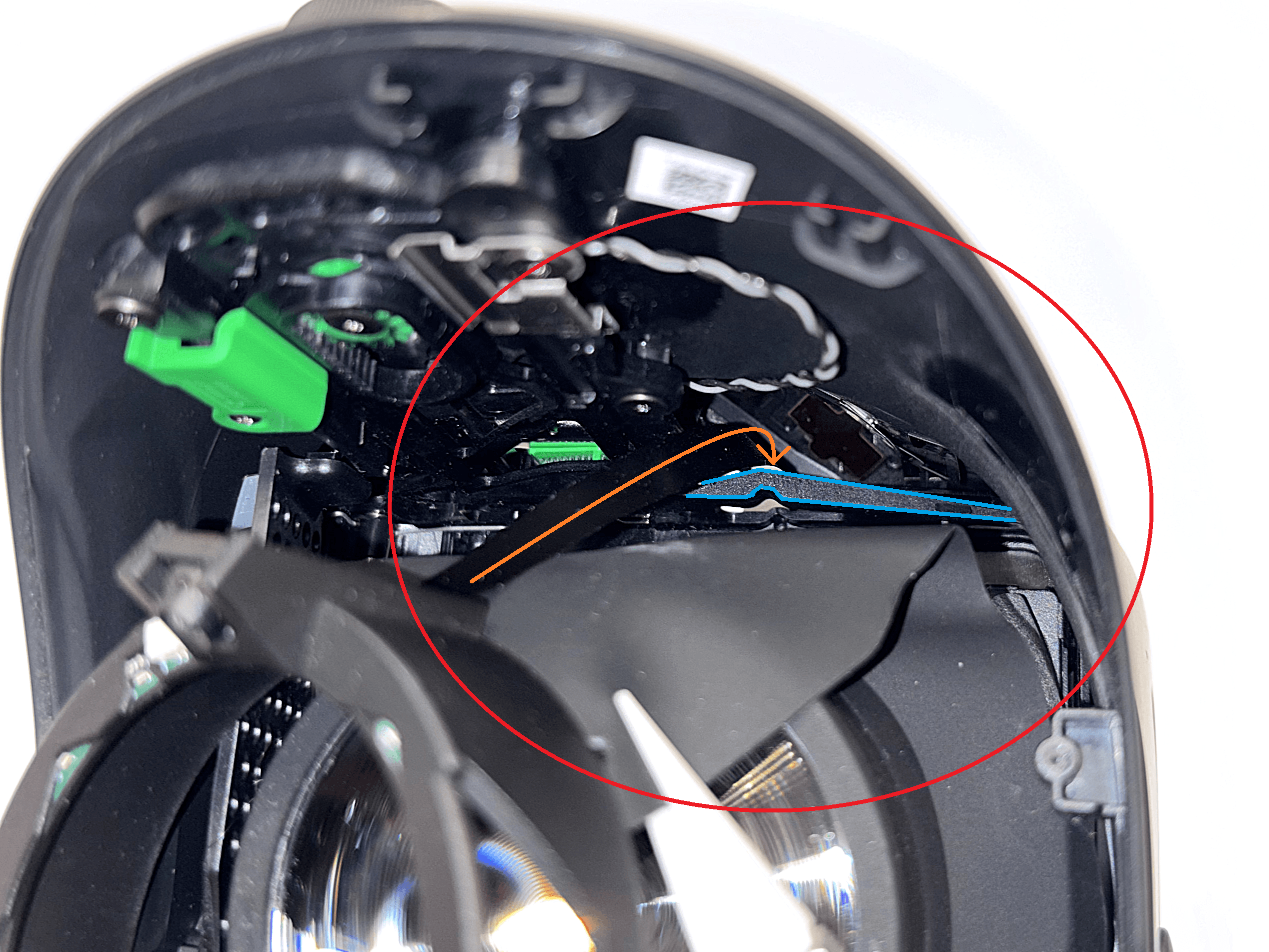

    Dešiniojo juostinio kabelio vedimas už plastikinės detalės

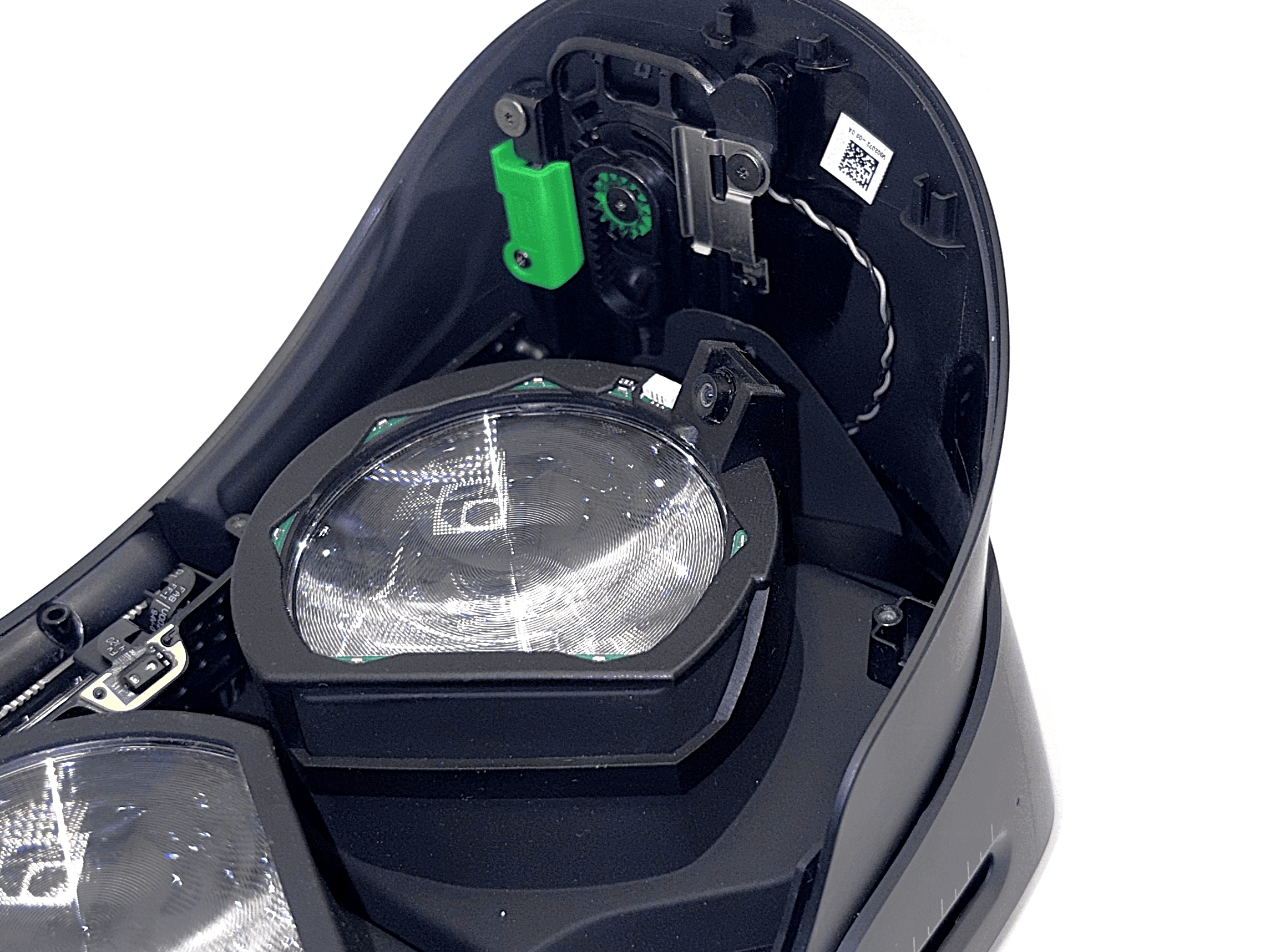

    Vidinis vaizdas, rodantis dešiniojo juostinio kabelio išėjimo tašką

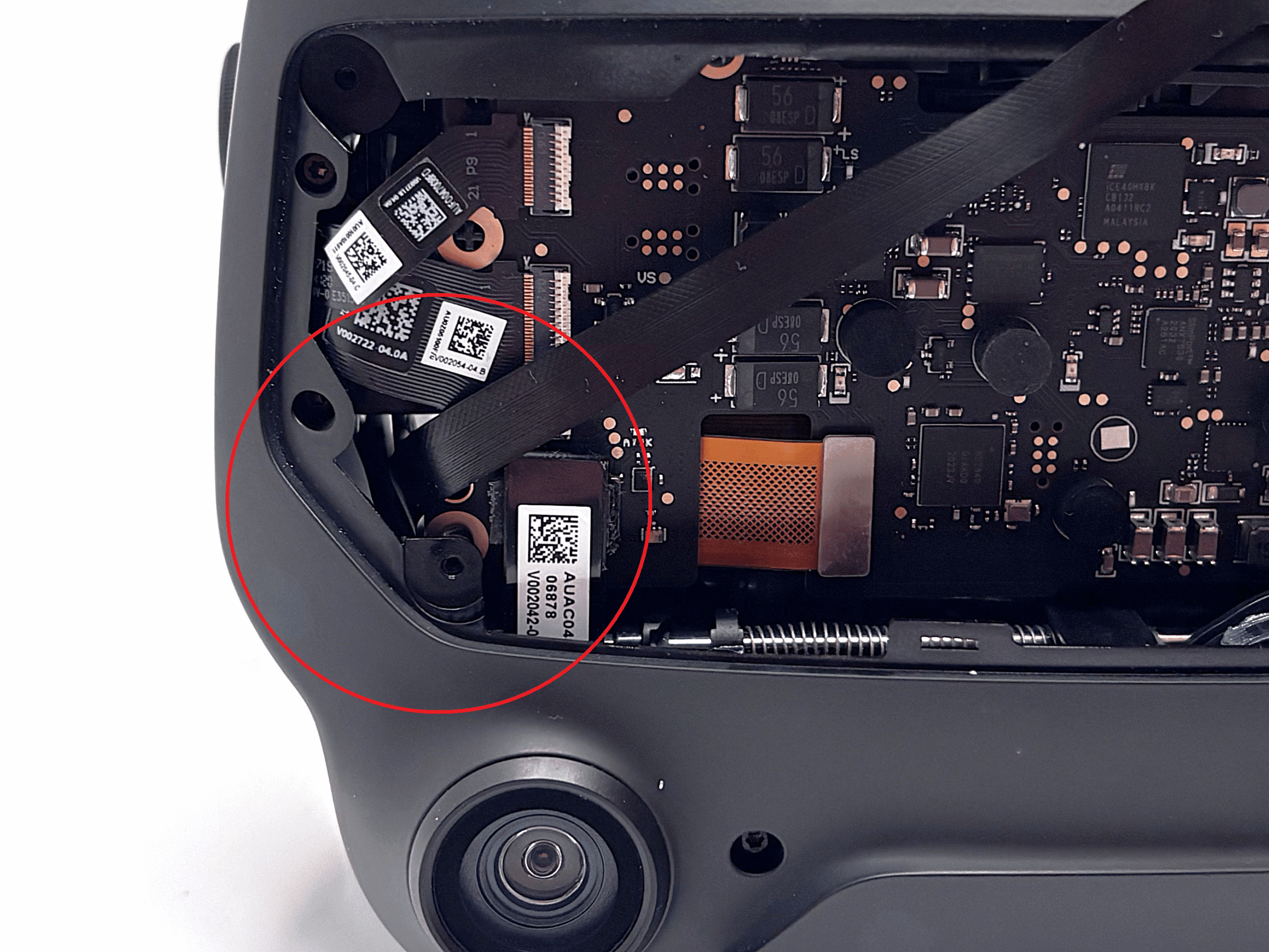

    Priekinis vaizdas su pažymėta zona, kur dešinysis kabelis išeina
    1 / 4

    Juostinis kabelis vėl turi pereiti už mėlynai pažymėtos plastikinės detalės ir išeiti per šviečiančią angą, sekdamas oranžinę rodyklę, parodytą pavyzdiniame paveikslėlyje.

    Paskutiniame paveikslėlyje matote, kur juostinis kabelis turėtų išeiti.

    Kai kabelis pasiekia kitą pusę, švelniai prispauskite žiedą ant lęšio, kad laikytų jį vietoje.

  8. 7

    Kairiojo LED kabelio vedimas

    Nuvesite lankstų LED kabelį kairėje pusėje tuo pačiu keliu, naudotu 5 žingsnyje.

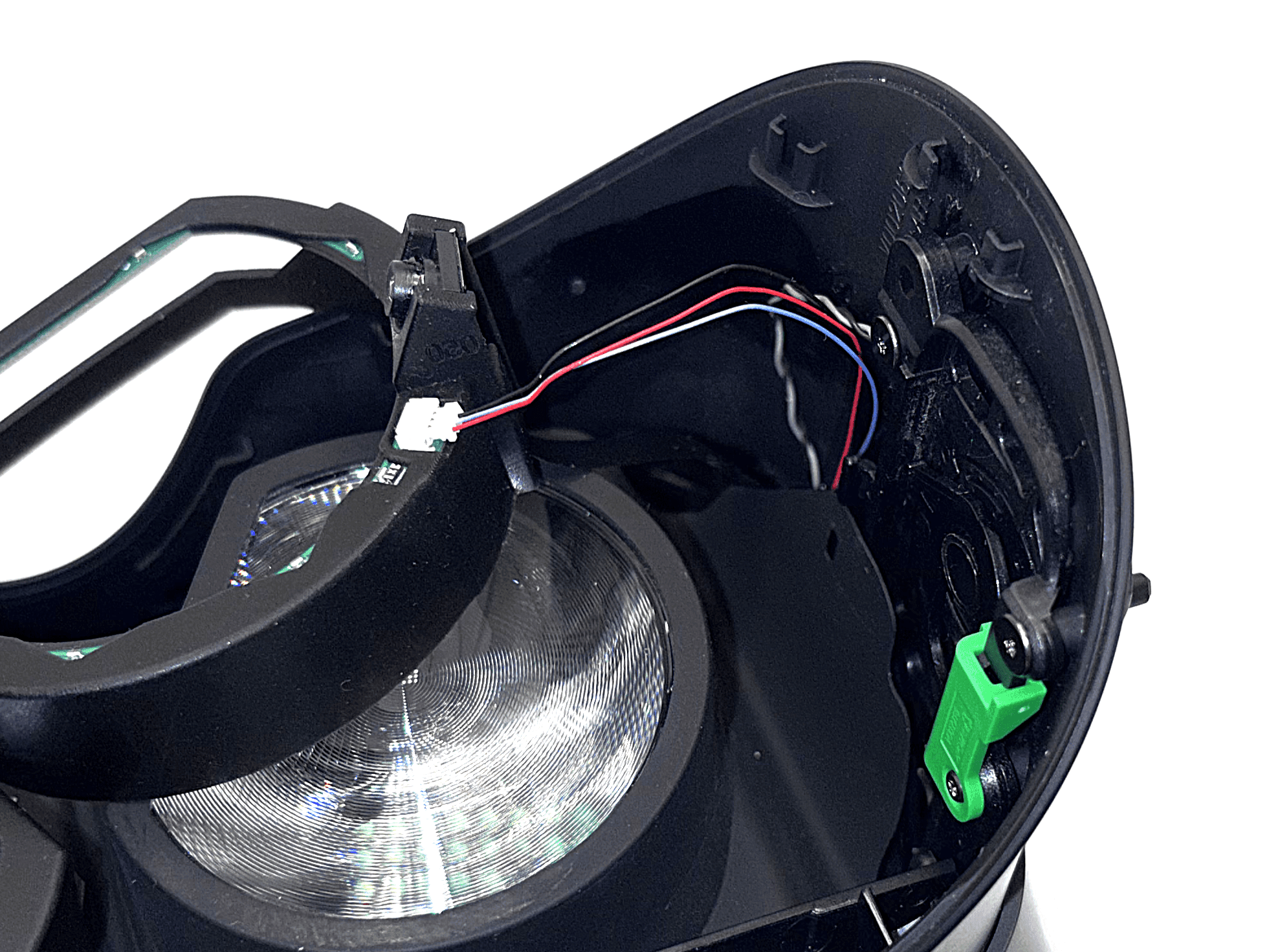

    Kairysis LED kabelis vedamas tuo pačiu keliu kaip 5 žingsnyje

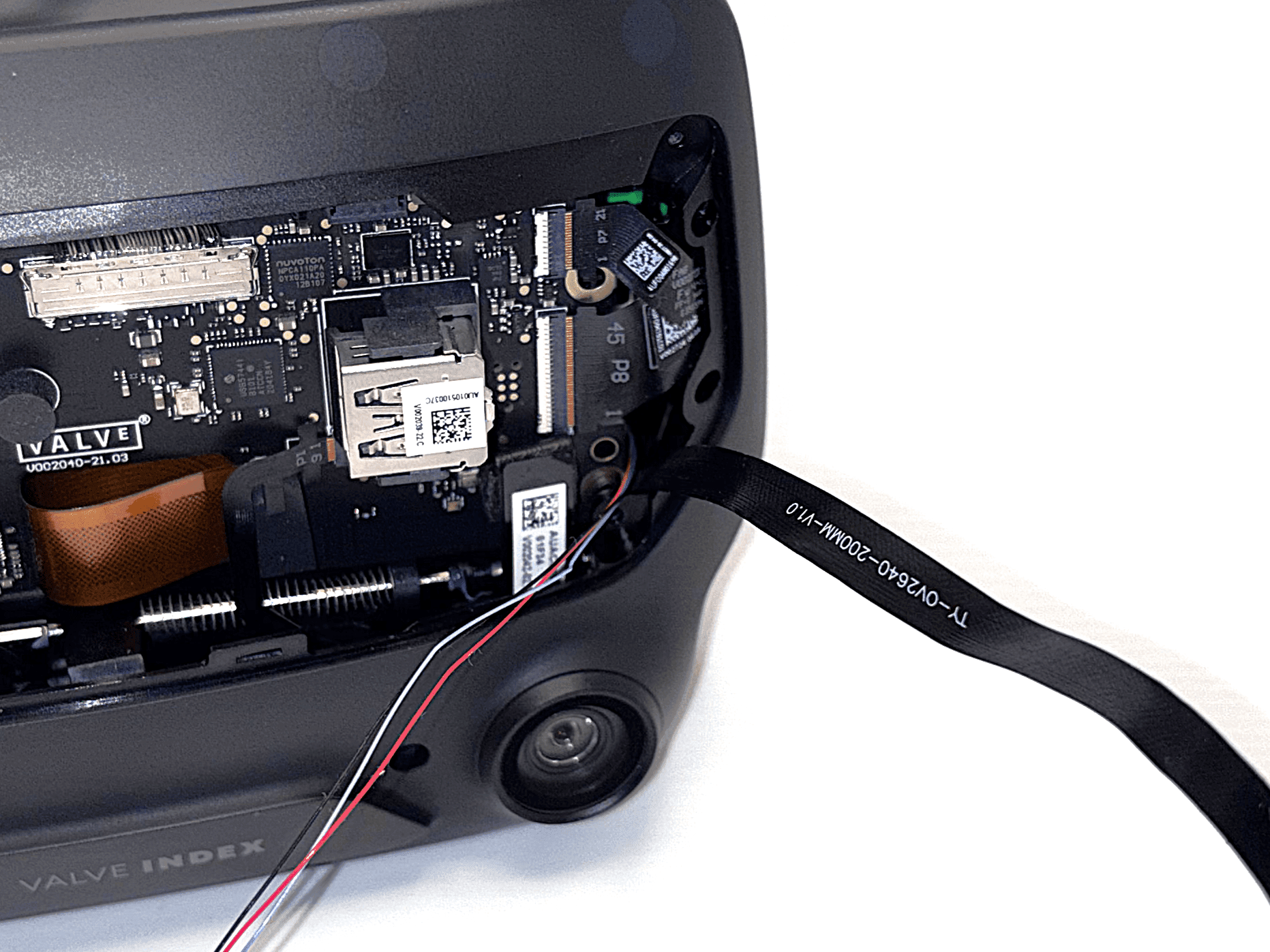

    LED kabelio prijungimas prie žiedo

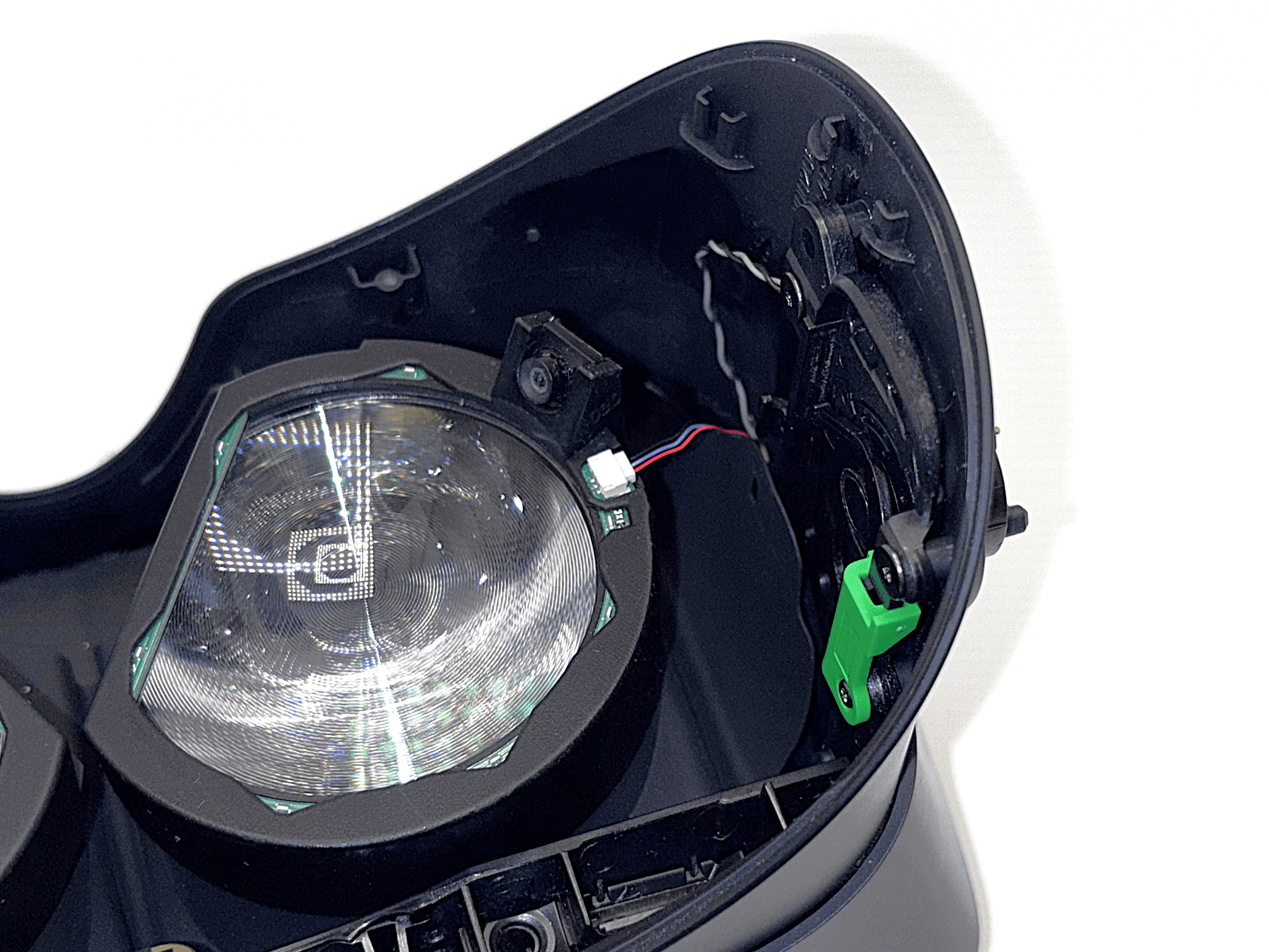

    Žiedas prispaustas ant lęšio, perteklinis kabelis ištrauktas
    1 / 3

    Nuvedus du juostinius kameų kabelius, nuvesite kairįjį lankstų LED kabelį tuo pačiu keliu, parodytu 5 žingsnyje.

    Gali tekti šiek tiek pakelti žiedą nuo lęšio, kad nuvestumėte kabelį. Būkite atsargūs, kad kameros juostinis kabelis neišslystu.

    Prijungę kabelį prie žiedo, prispauskite žiedą atgal ant lęšio ir švelniai ištraukite perteklinį kabelį iš priekio.

  9. 8

    Dešiniojo LED kabelio vedimas

    Nuvesite lankstų LED kabelį dešinėje pusėje tuo pačiu keliu, naudotu 6 žingsnyje.

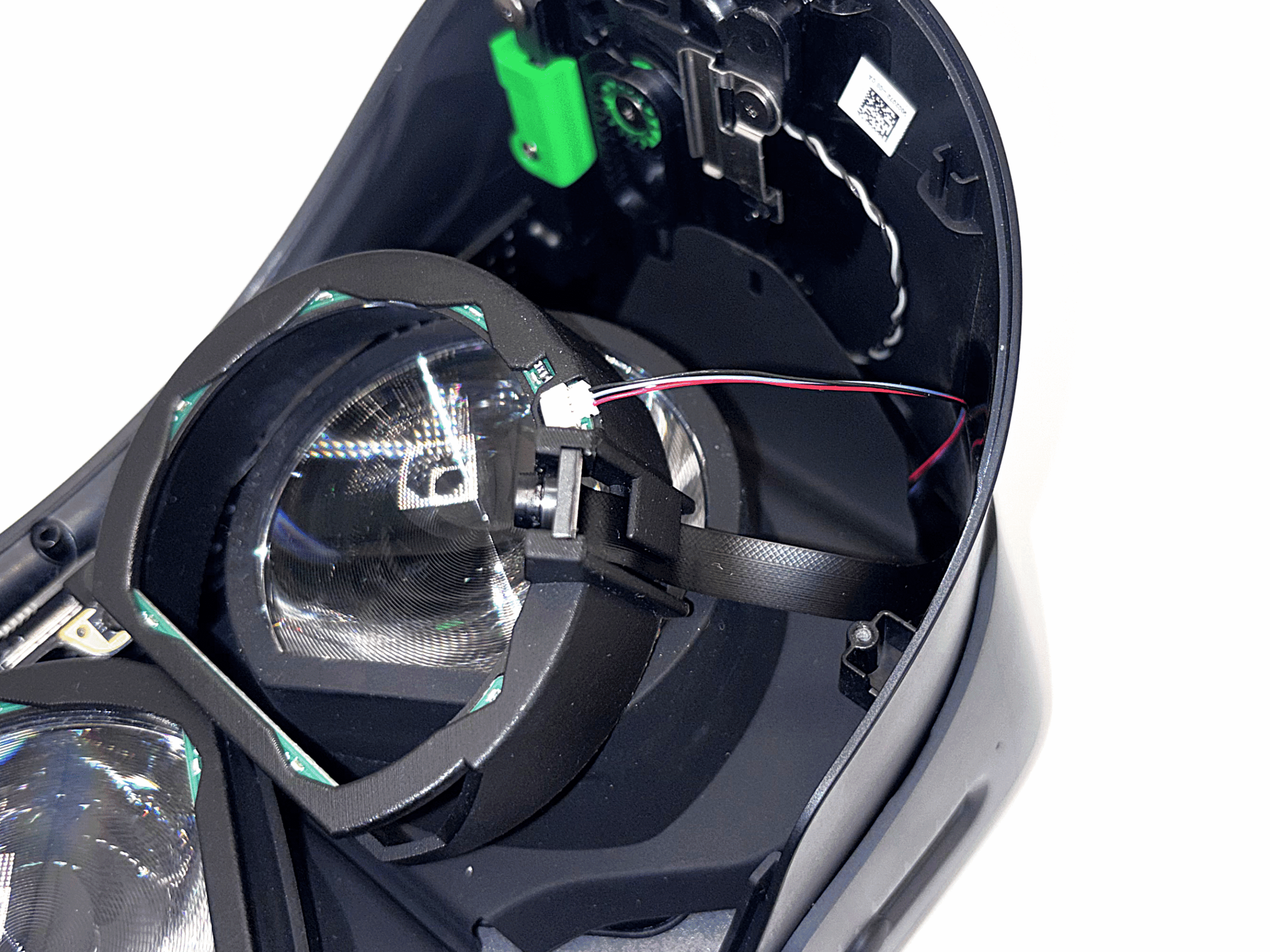

    Dešinysis LED kabelis vedamas tuo pačiu keliu kaip 6 žingsnyje

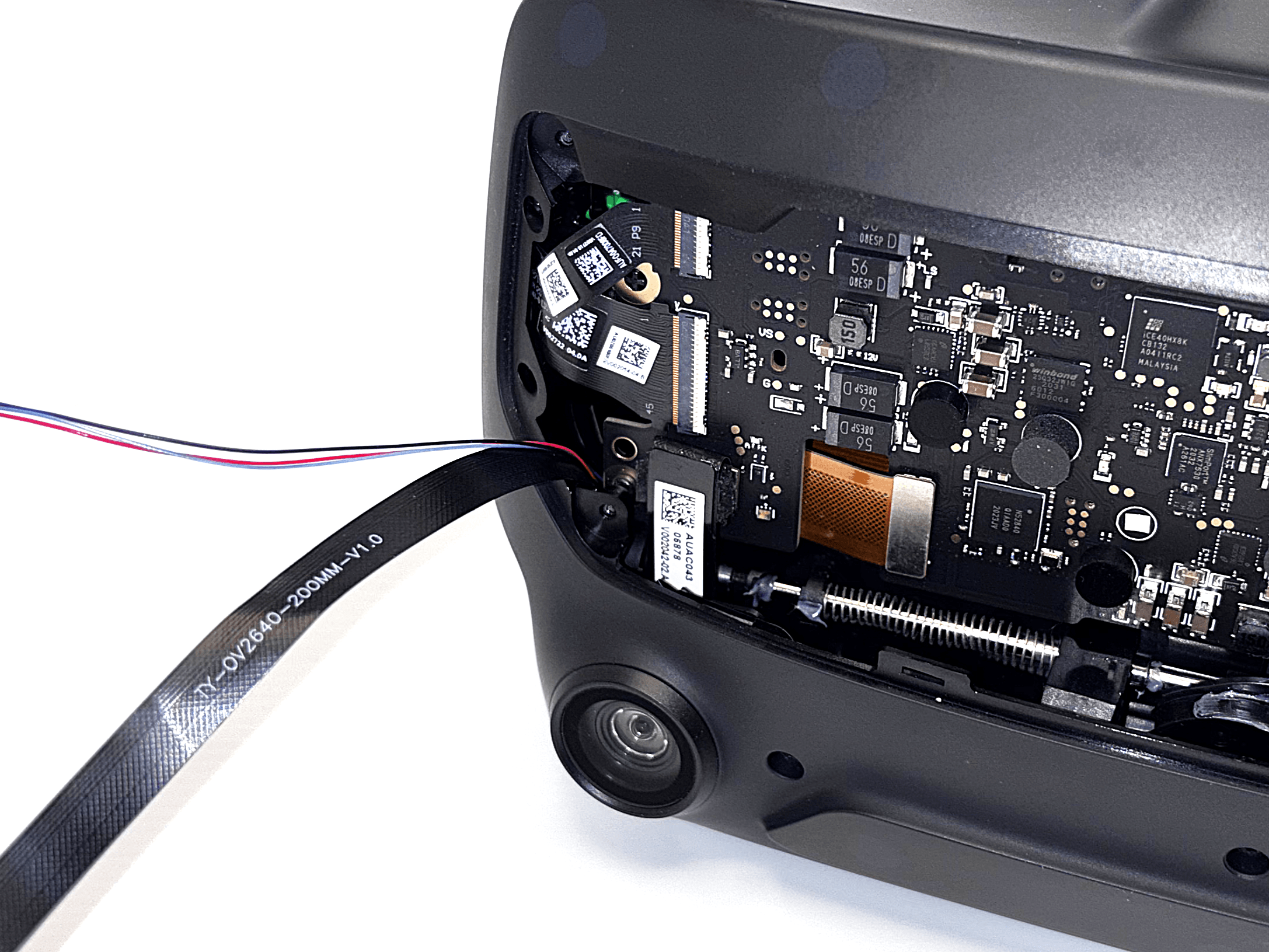

    Dešiniojo LED kabelio prijungimas prie žiedo

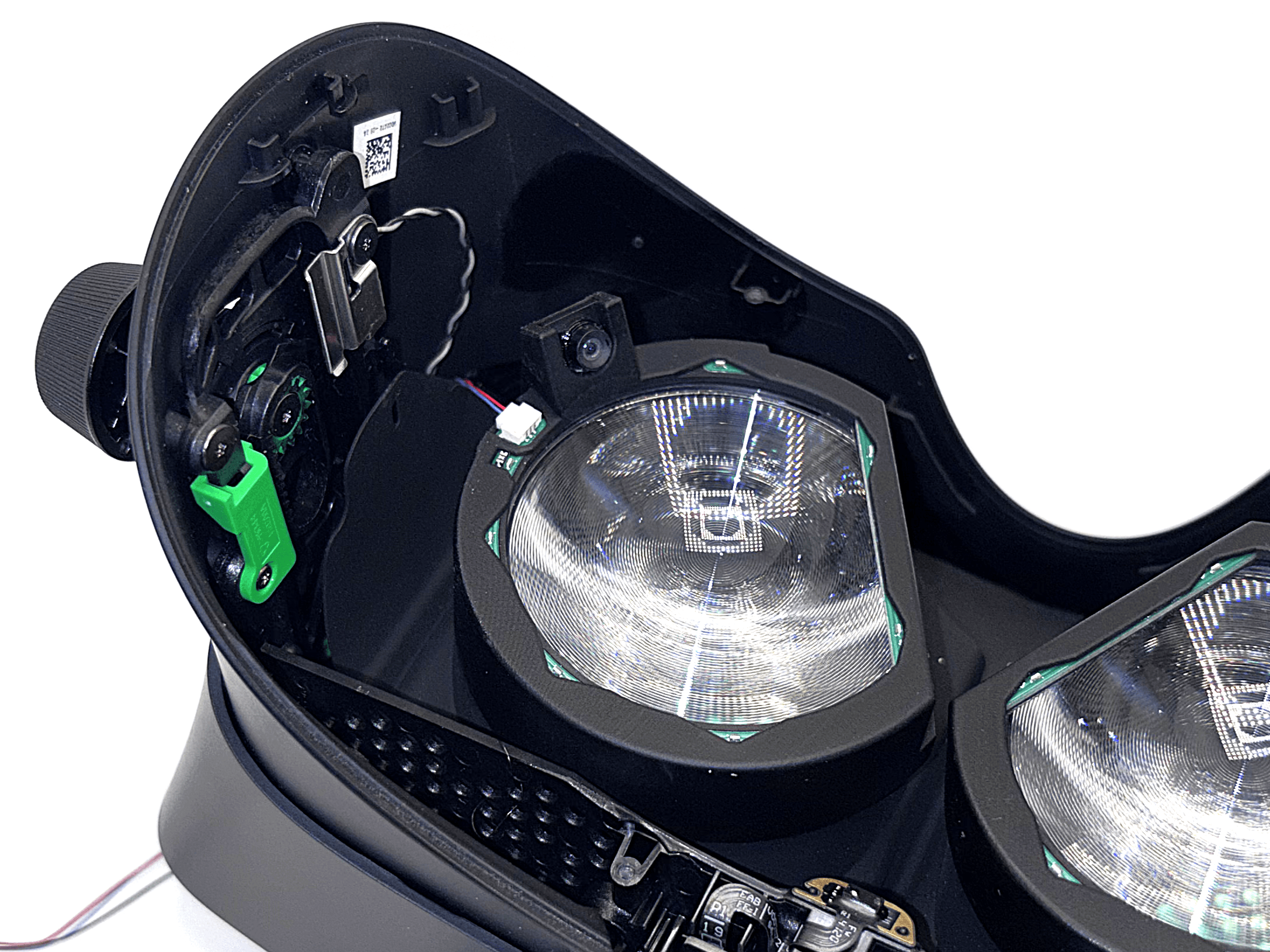

    Žiedas prispaustas ant lęšio, perteklinis kabelis ištrauktas
    1 / 3

    Dabar pakartokite 7 žingsnį dešinei pusei. Nuvesite dešinįjį lankstų LED kabelį tuo pačiu keliu, parodytu 6 žingsnyje.

    Vėl gali tekti šiek tiek pakelti žiedą nuo lęšio, kad nuvestumėte kabelį. Būkite atsargūs, kad kameros juostinis kabelis neišslystu.

    Prijungę kabelį prie žiedo, prispauskite žiedą atgal ant lęšio ir švelniai ištraukite perteklinį kabelį iš priekio.

  10. 9

    Akių vamzdelio tarpiklio grąžinimas

    Nuvedus visus kabelius, grąžinkite akių vamzdelio tarpiklį ant ausinių.

    Kairiojo akių vamzdelio tarpiklio krašto uždėjimas ant kablių

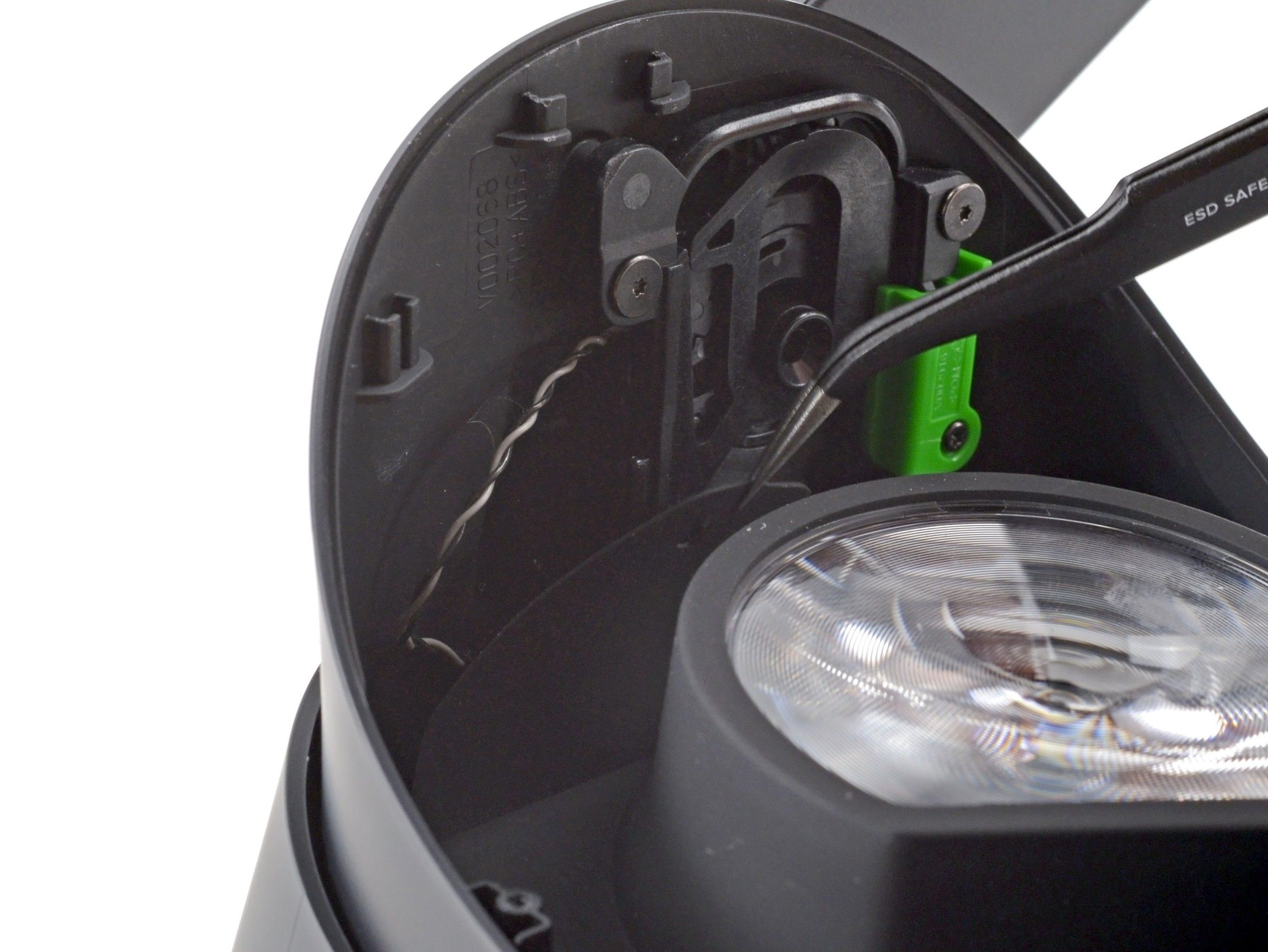

    Dešiniojo tarpiklio krašto tvirtinimas
    Akių vamzdelio tarpiklis visiškai grąžintas
    Source: ifixit.com
    1 / 3
    • Pincetais uždėkite kairįjį akių vamzdelio tarpiklio kraštą ant mažų kablių ant ausinių.
    • Pakartokite procesą dešinei tarpiklio pusei.
  11. 10

    Veido tarpiklio rėmelio grąžinimas

    Kai visi kabeliai vietoje, grąžinkite veido tarpiklio rėmelį, kad užbaigtumėte aparatinės įrangos montavimą.

    Kairės veido tarpiklio rėmelio pusės pozicionavimas
    Dešinės veido tarpiklio rėmelio pusės pozicionavimas

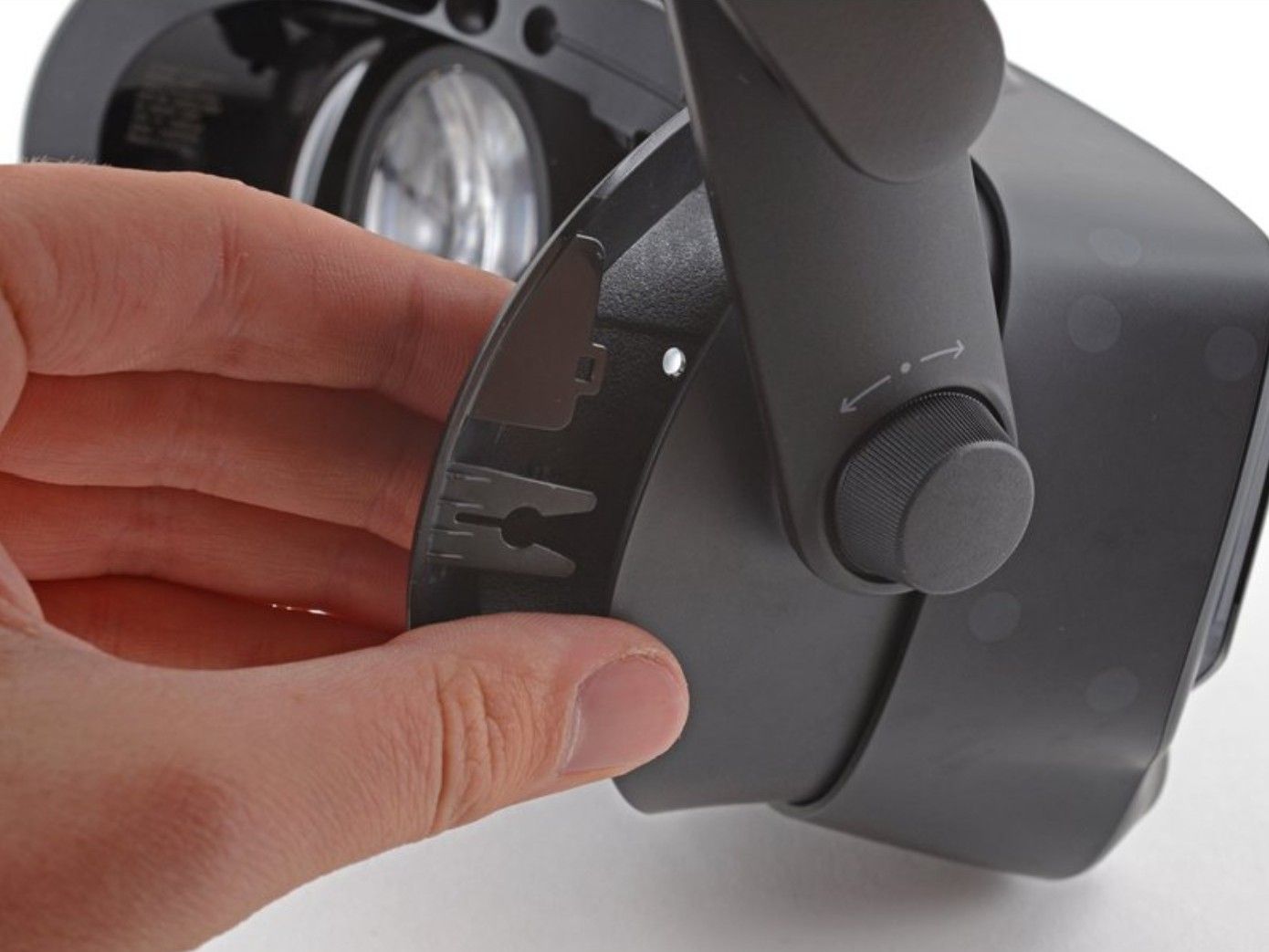

    Rėmelio stumimas ant ausinių
    Rėmelis visiškai nustumtas
    Keturių T5 Torx varžtų tvirtinimas

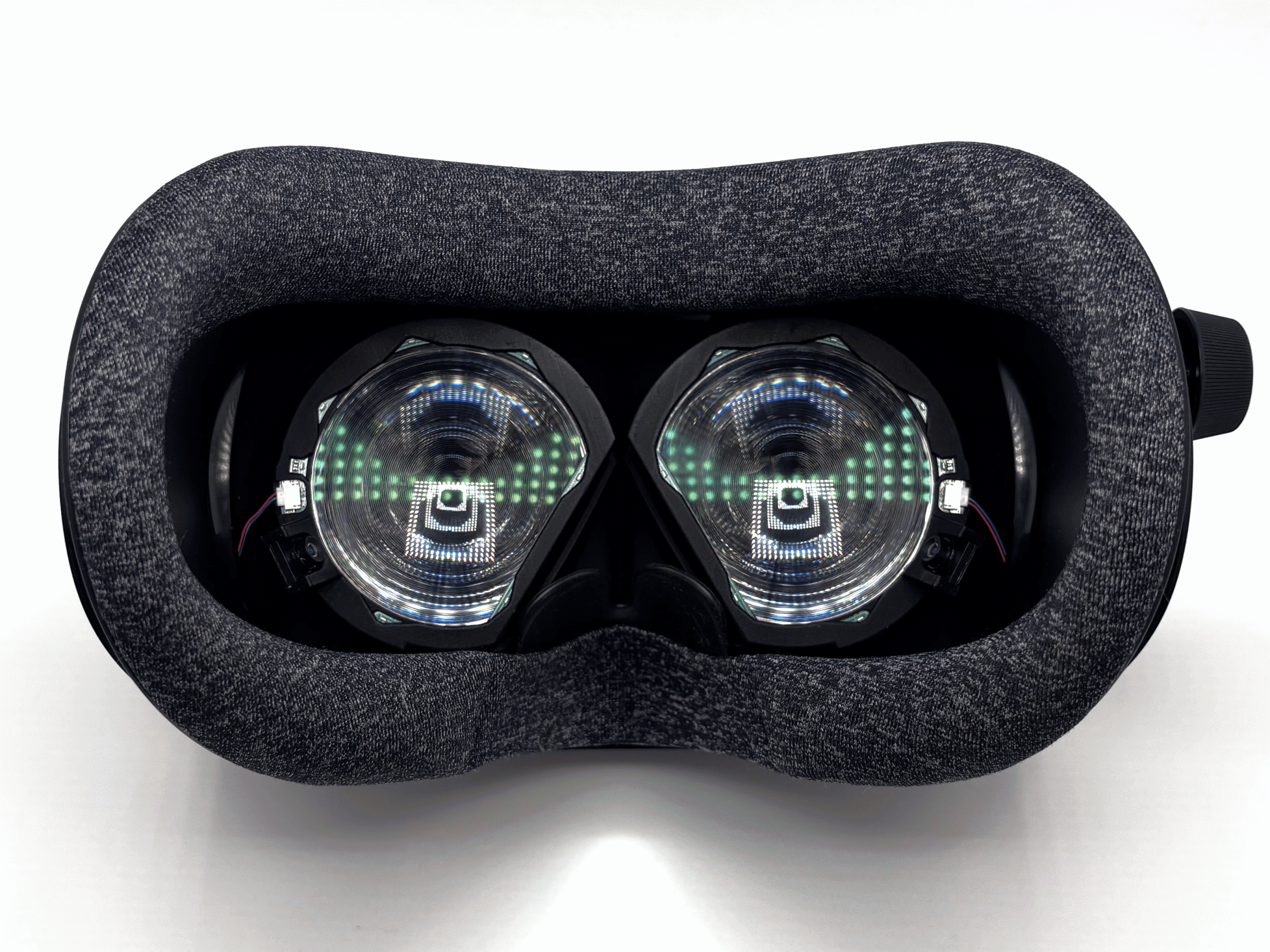

    Veido tarpiklio rėmelis visiškai grąžintas
    Source: ifixit.com
    1 / 6
    • Sulygiuokite abi veido tarpiklio rėmelio puses ir atsargiai nustumkite jį ant ausinių.
    • T5 Torx atsuktuvu priveržkite keturis 6 mm varžtus, pritvirtindami rėmelį prie ausinių, ir grąžinkite magnetinę veido pagalvėlę.

    Prieš galutinai nustumdami, įsitikinkite, kad veido tarpiklio rėmelio spaustukai tinkamai sulygiuoti su ausinėmis.

  12. 11

    Kabelių vedimo paruošimas

    Kad kairysis juostinis kabelis nepatektų į ventiliatorių, jį reikia pravesti per konkrečią angą.

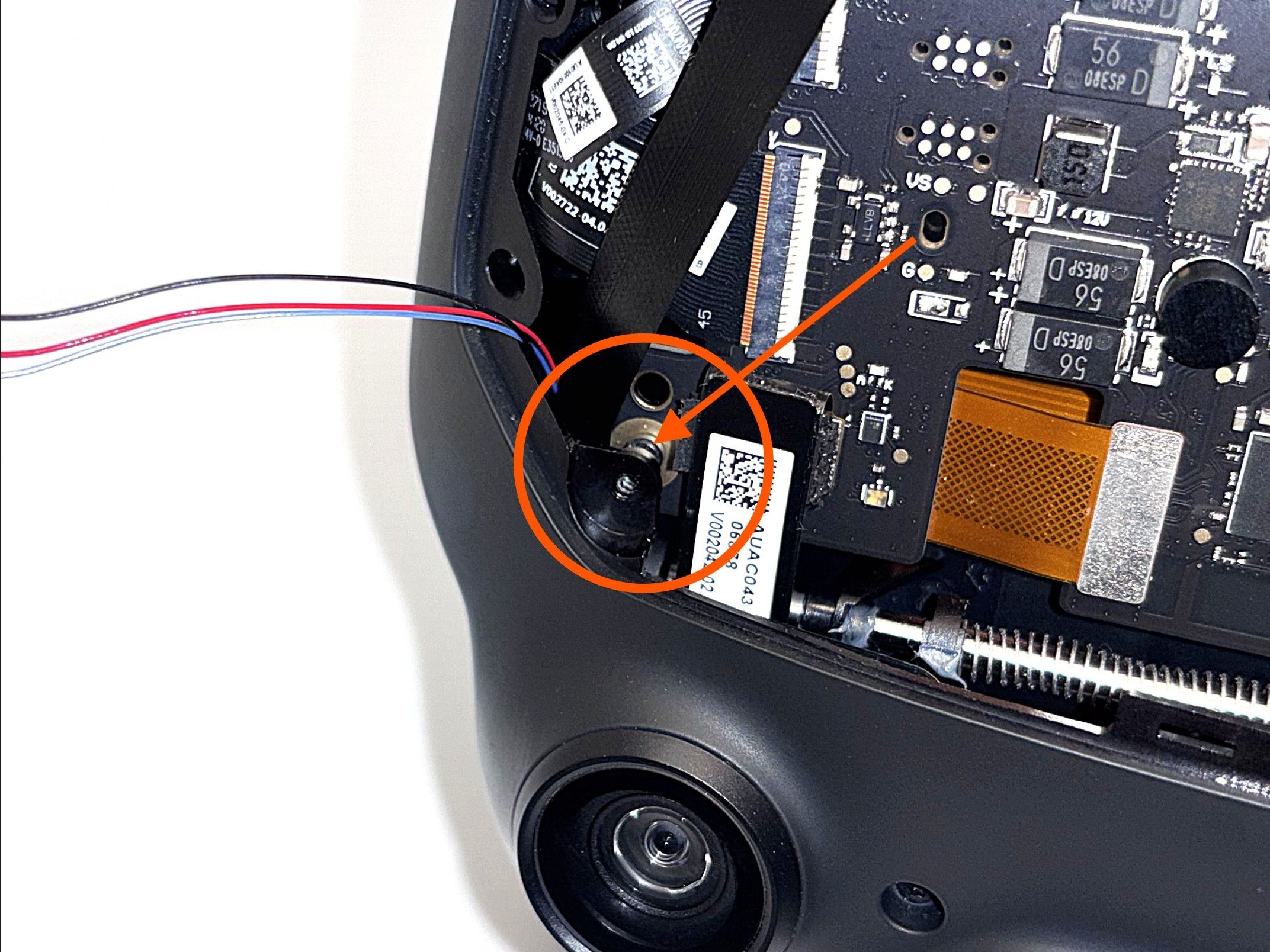

    Kabelio vedimo angos kairėje pusėje apžvalga

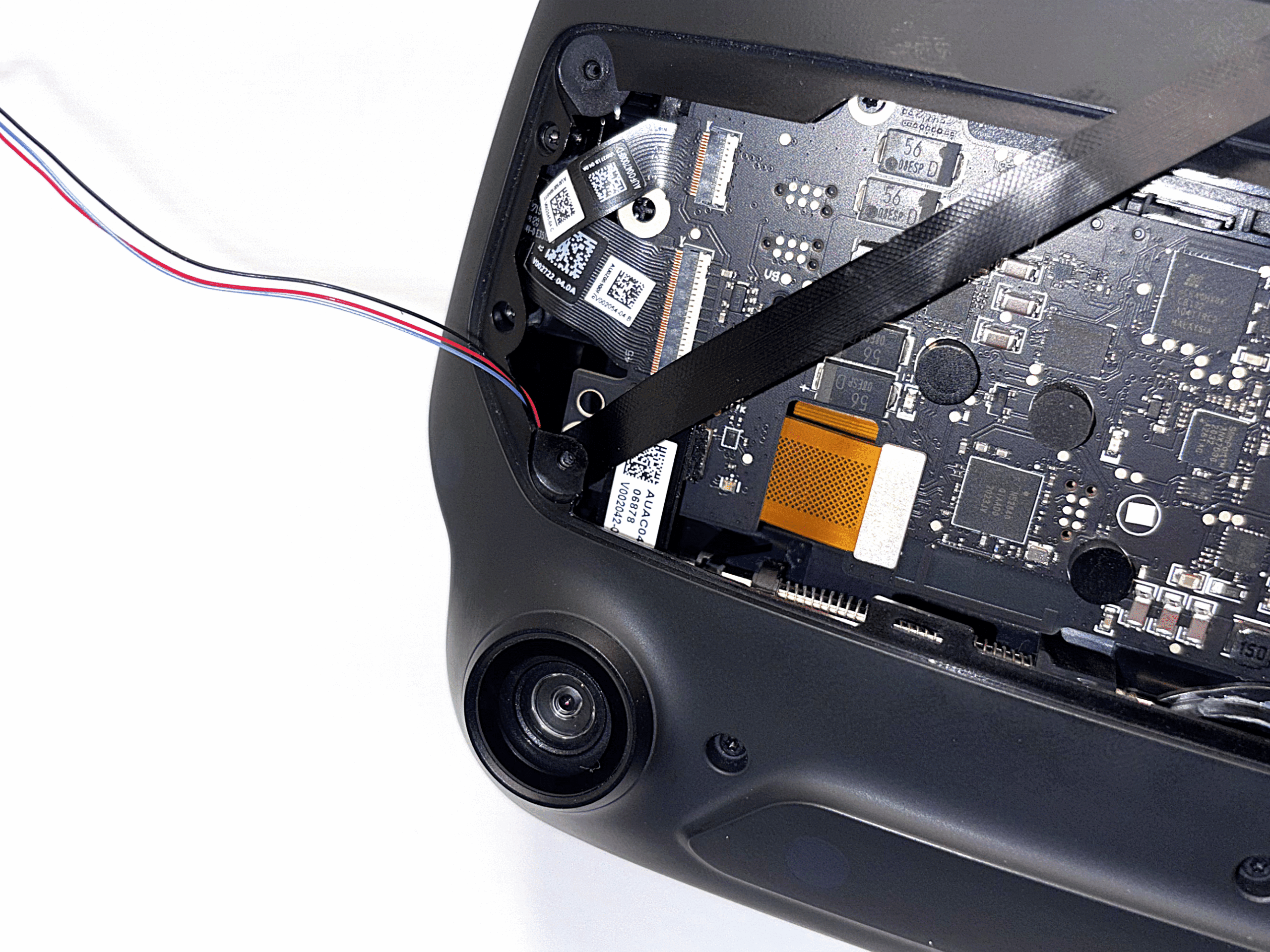

    Tarpas tarp plastikinio korpuso ir srieginio įdėklo pažymėtas

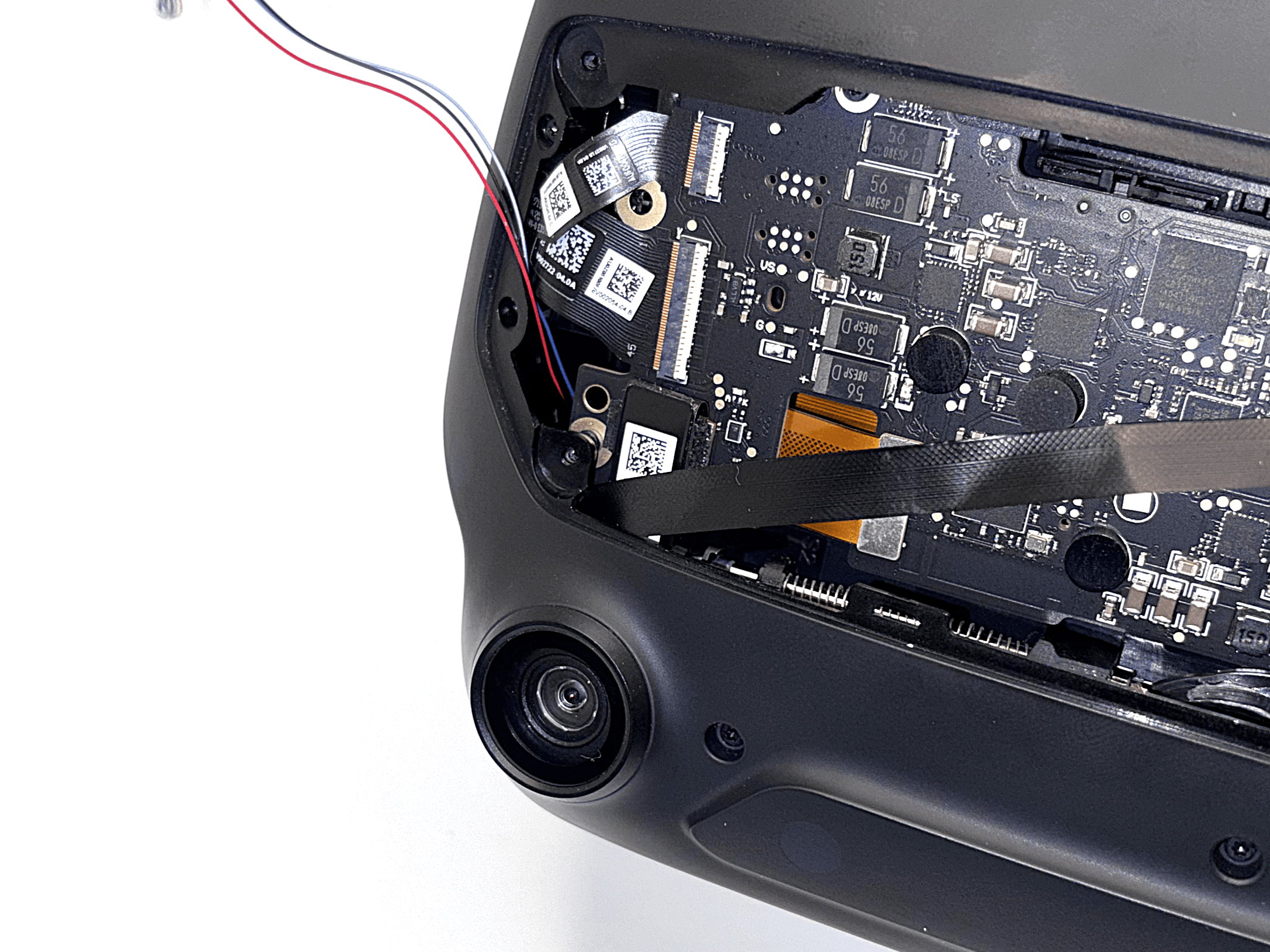

    Juostinio kabelio vedimas per tarpą

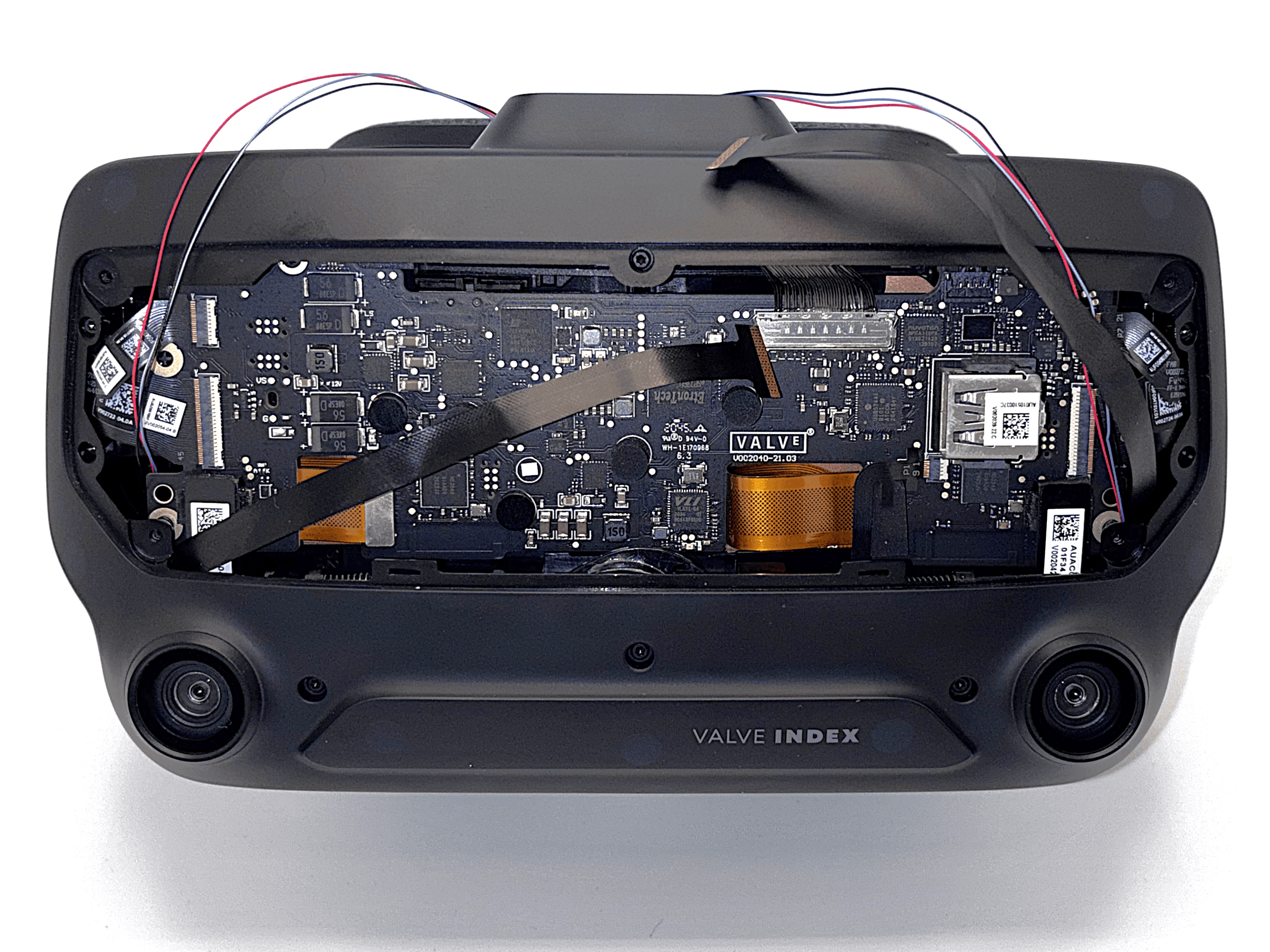

    Juostinis kabelis visiškai pravestas per tarpą
    1 / 4
    • Įsitikinkite, kad matymo lauko reguliavimas vis dar visiškai ištrauktas ir IPD nustatytas žemiausiai (lęšiai visiškai į vidų).
    • Praveskite KAIRĮJĮ juostinį kabelį (žiūrint į Index iš priekio) per mažą tarpą tarp Index plastikinio korpuso ir srieginio įdėklo, kaip parodyta nuotraukose.

    Būtinai įsitikinkite, kad juostinis kabelis yra visiškai pravestas ir neįstrigęs tarpe. Jei kabelis ten įstrigs, jis bus negrįžtamai pažeistas.

  13. 12

    Priekinio skydelio montavimas

    Praveskite kabelius per naują priekinį skydelį ir pritvirtinkite jį prie ausinių.

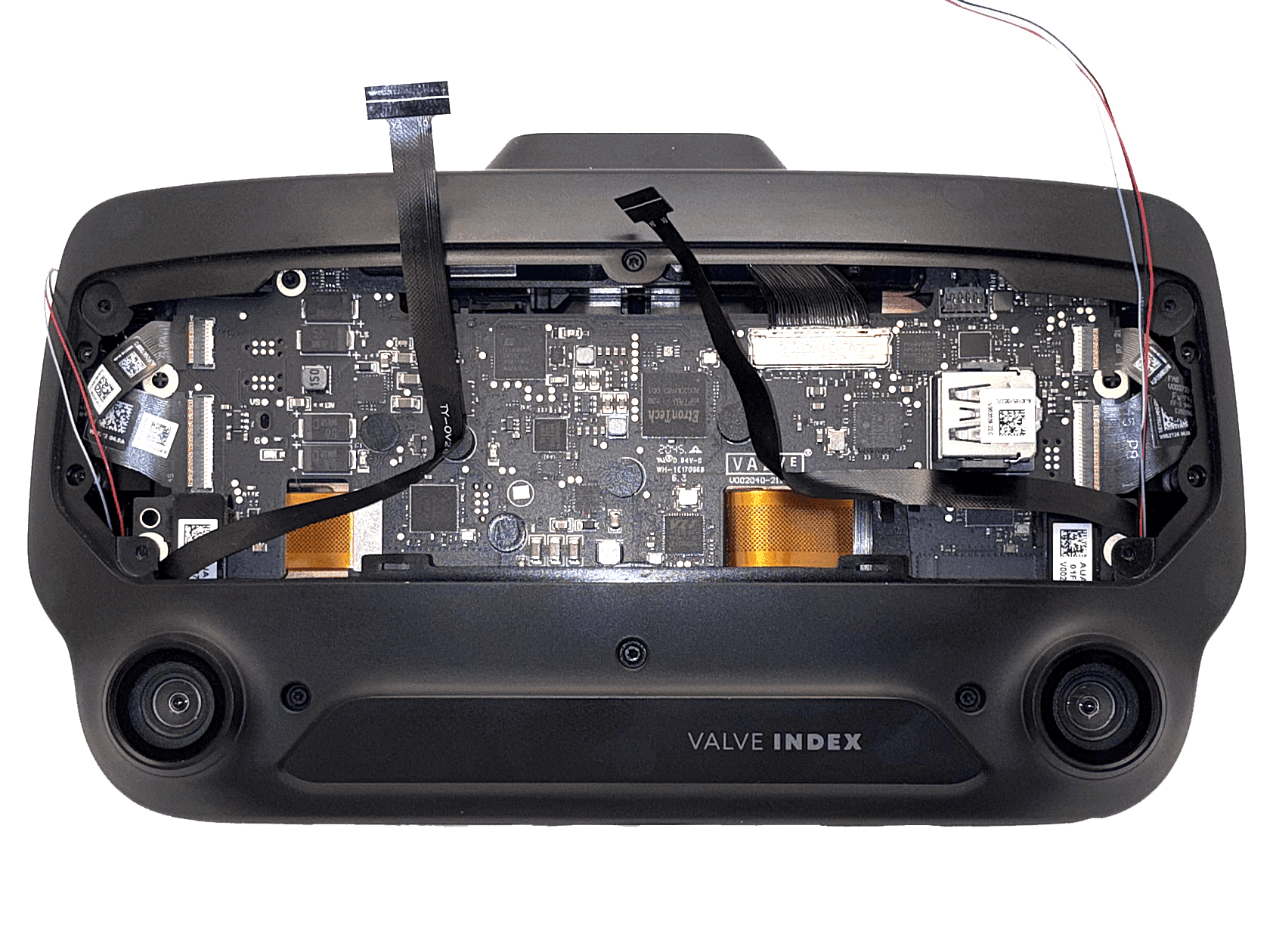

    Kabeliai iš anksto palenkti ir teisingai pravesti per priekinį skydelį

    Perskaitykite visą žingsnį prieš pradedant!

    • Venkite aštrių lenkimų: kabeliai neturi būti staigiai lenkiami ar laužomi. Švelnus lenkimas, kaip parodyta nuotraukose, yra normalus.
    • Nesuspauskite kabelių: įsitikinkite, kad juostiniai kabeliai nėra suspauti tvirtinant naują priekinį skydelį. Jie turėtų gulėti kuo plokščiau ir neturi stovėti ant krašto, nes tai gali juos suspausti ir pažeisti.

    Šis žingsnis reikalauja kantrybės ir atsargumo, nes kabeliai linkę stovėti vertikaliai arba pasisukti iš pozicijos.

    Kartais padeda šiek tiek iš anksto palenkti kabelius, kad jie natūraliai atsigultų į teisingą padėtį montavimo metu, kaip parodyta nuotraukoje.

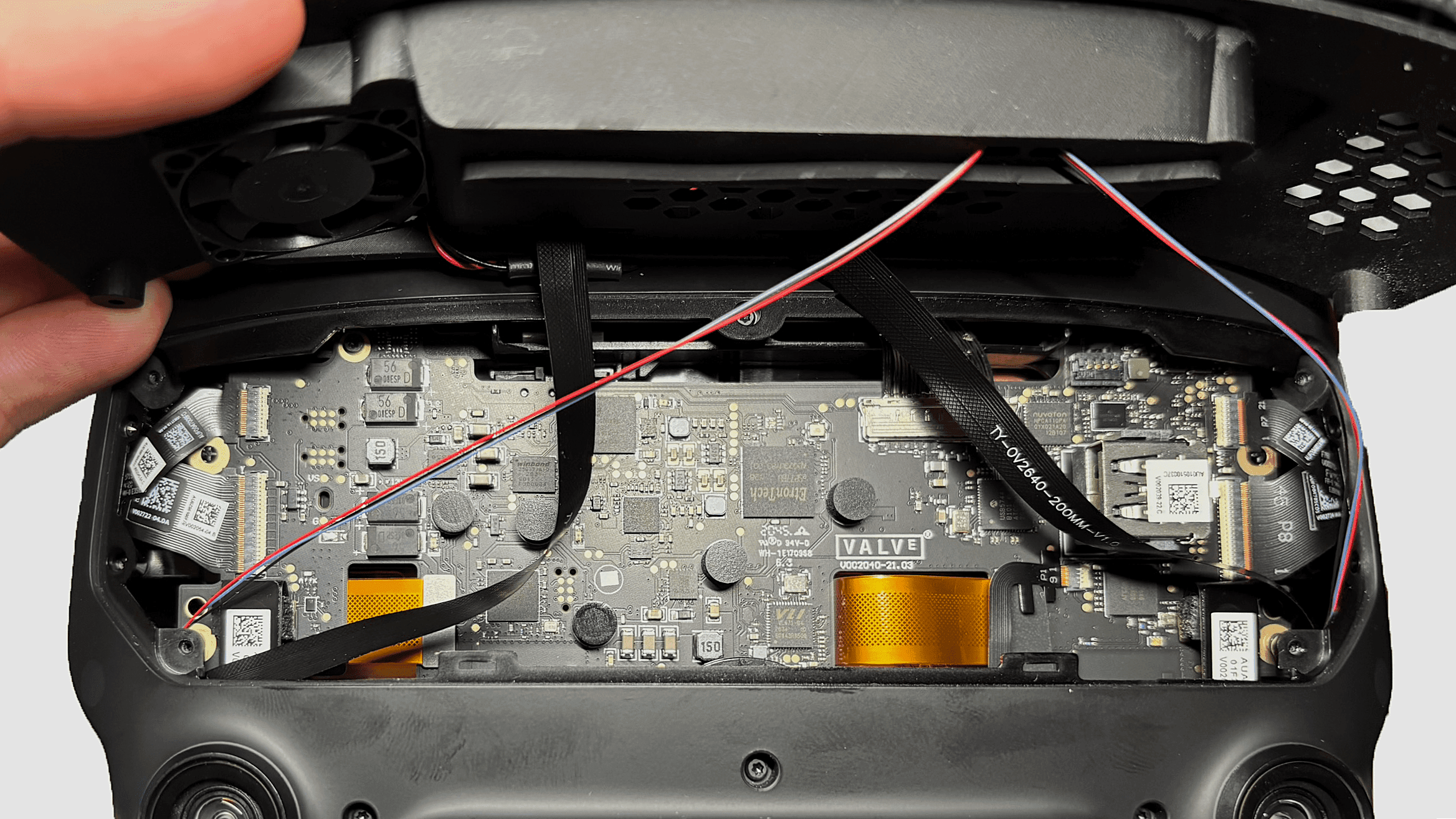

  14. Kabelių vedimas per priekinį skydelį, rodant teisingas pozicijas

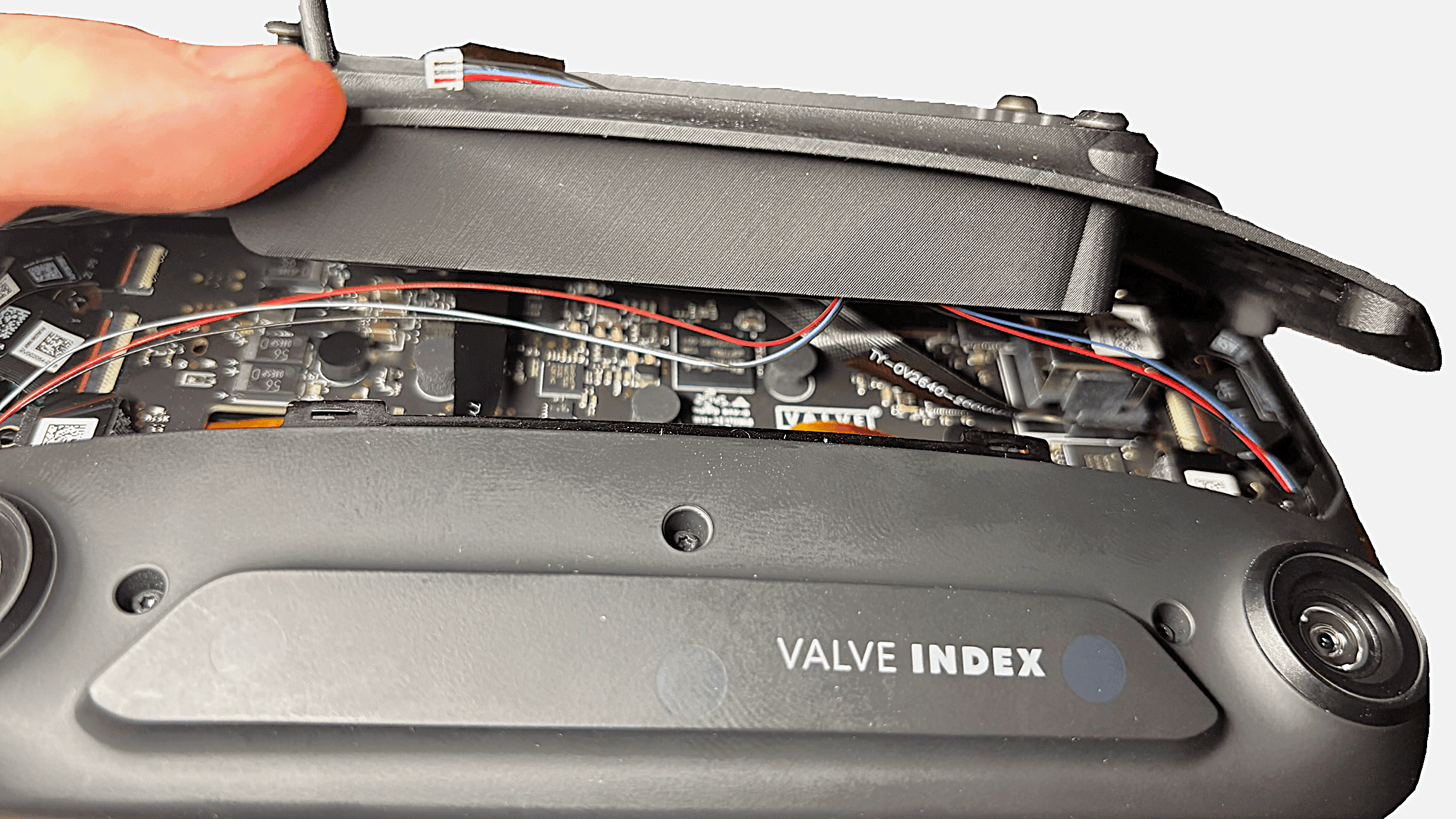

    Dešiniojo kabelio detalė prie USB prievado, nuvestas tolyn nuo jungties
    1 / 2

    Tvirtindami priekinį skydelį, įsitikinkite, kad kabeliai eina maždaug taip, kaip parodyta nuotraukose. Tikslus vedimas nėra kritiškas, bet labai svarbu, kad kabeliai nebūtų suspausti ar staigiai sulenkti.

    Ypatingą dėmesį atkreipkite į dešinįjį kabelį prie USB prievado. Mano patirtimi, jis linksta stovėti vertikaliai priešais jungtį. Kabelis turėtų eiti tolyn nuo USB prievado, ne priešais jį.

    Dedant naują priekinį skydelį neturėtumėte jausti didelio pasipriešinimo. Jei tenka naudoti jėgą, kad jį nuspustumėte, vienas iš juostinių kabelių tikriausiai yra suspaustas - greičiausiai dešinysis, žiūrint į Index iš priekio.

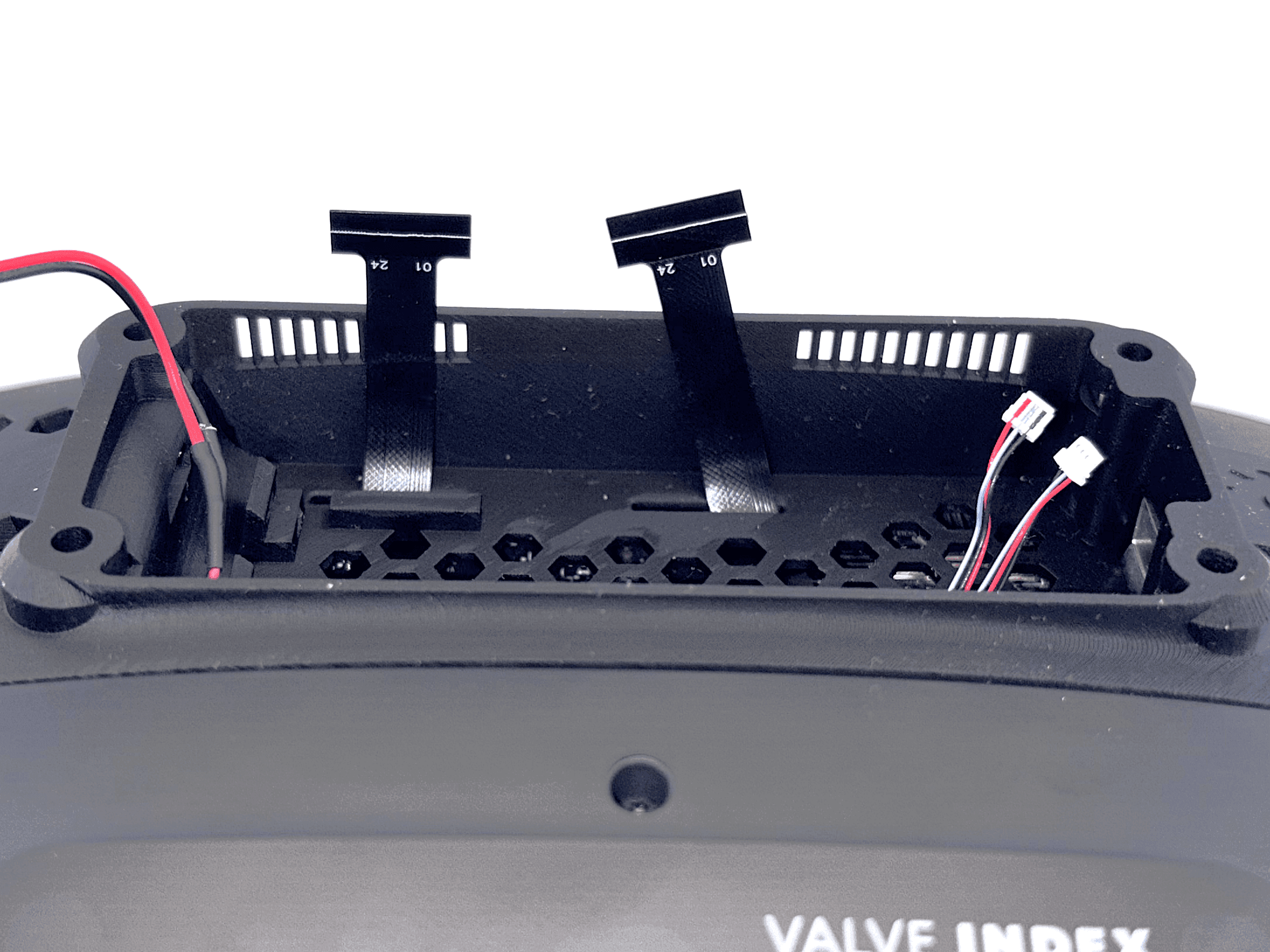

  15. Kabeliai, kyšantys maždaug 1 cm už priekinio skydelio krašto

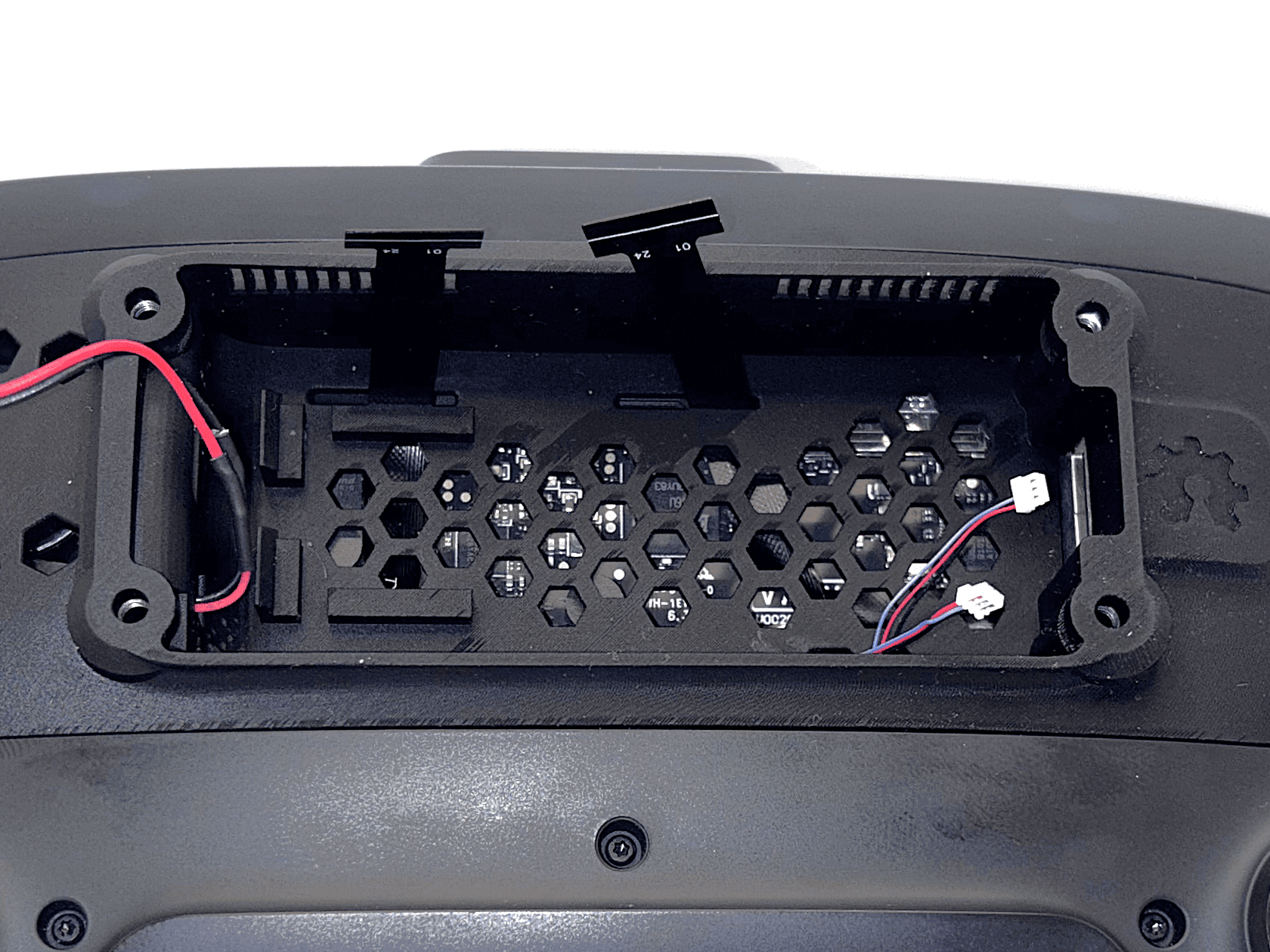

    Juostinių kabelių aukso kontaktai nukreipti aukštyn pralaidoje
    1 / 2

    Kabeliai turėtų išsikišti maždaug 1 cm už priekinio skydelio krašto, kad vėliau galėtumėte lengvai juos prijungti. Tikslus ilgis nėra kritiškas, svarbu, kad pakaktų kabelio patogiam prijungimui.

    Prieš veržant varžtus, įsitikinkite, kad joks juostinis kabelis nepersikėlė į varžto kelią (žr. 11 žingsnį).

    Įsitikinkite, kad juostinių kabelių aukso kontaktų pusė nukreipta aukštyn, kai juos vedate per pralaidą.

  16. 13

    Pagrindinės plokštės montavimas

    Atsargiai įdėkite pagrindinę plokštę į USB jungtį ir užfiksuokite ją.

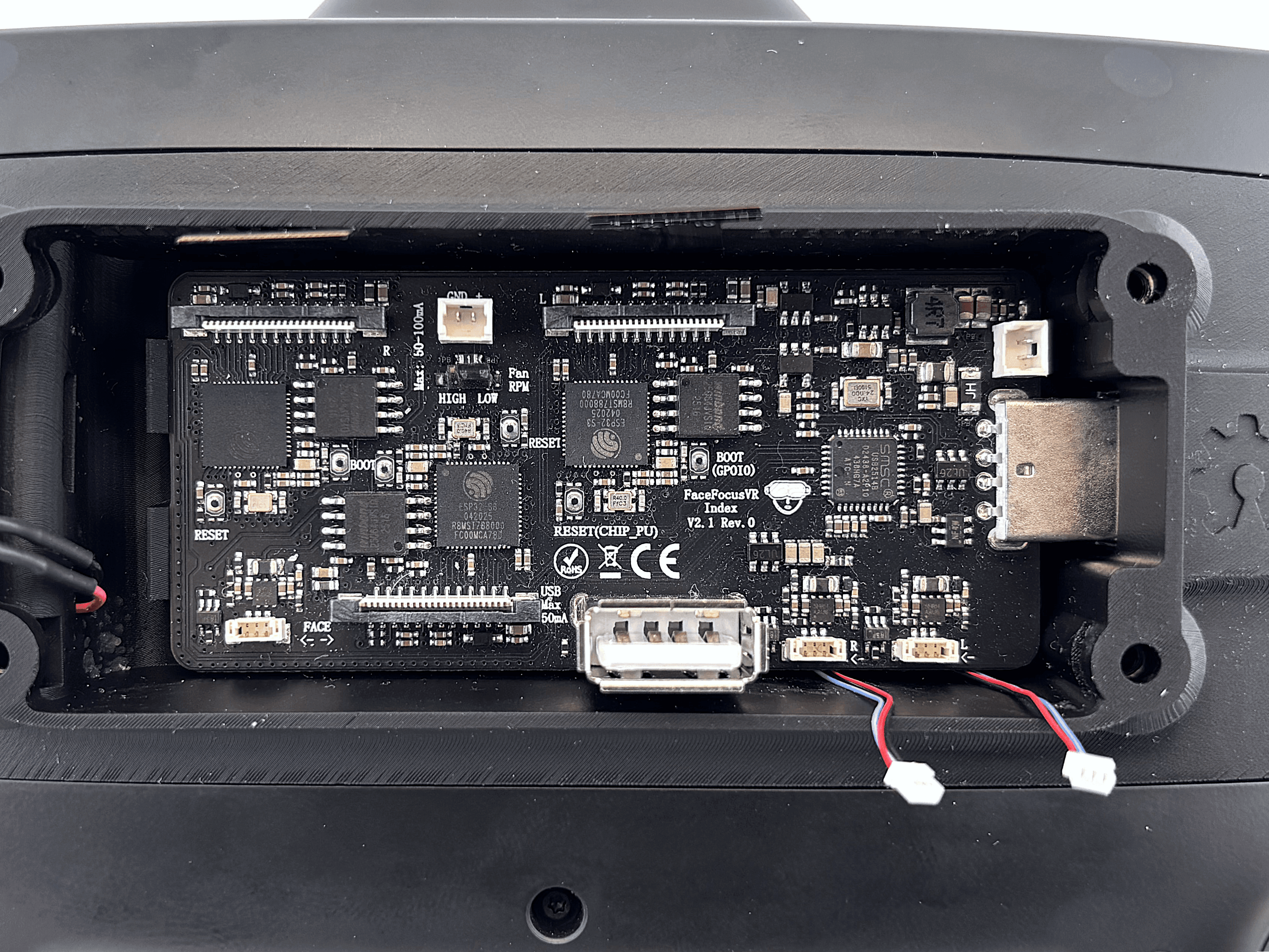

    Pagrindinė plokštė dedama kampu į USB jungtį
    • Įdėkite pagrindinę plokštę nedideliu kampu į USB jungtį. Kai tik ji praeina priekinio skydelio kraštą, išlyginkite ją, kad slystu tiesiai į USB jungtį.
    • Kai plokštė visiškai įdėta, paspauskite galinę dalį žemyn, kol ji užsifiksuos ant kablio.
  17. 14

    Visų kabelių prijungimas

    Prijunkite juostinius kabelius, LED jungtis ir ventiliatorių.

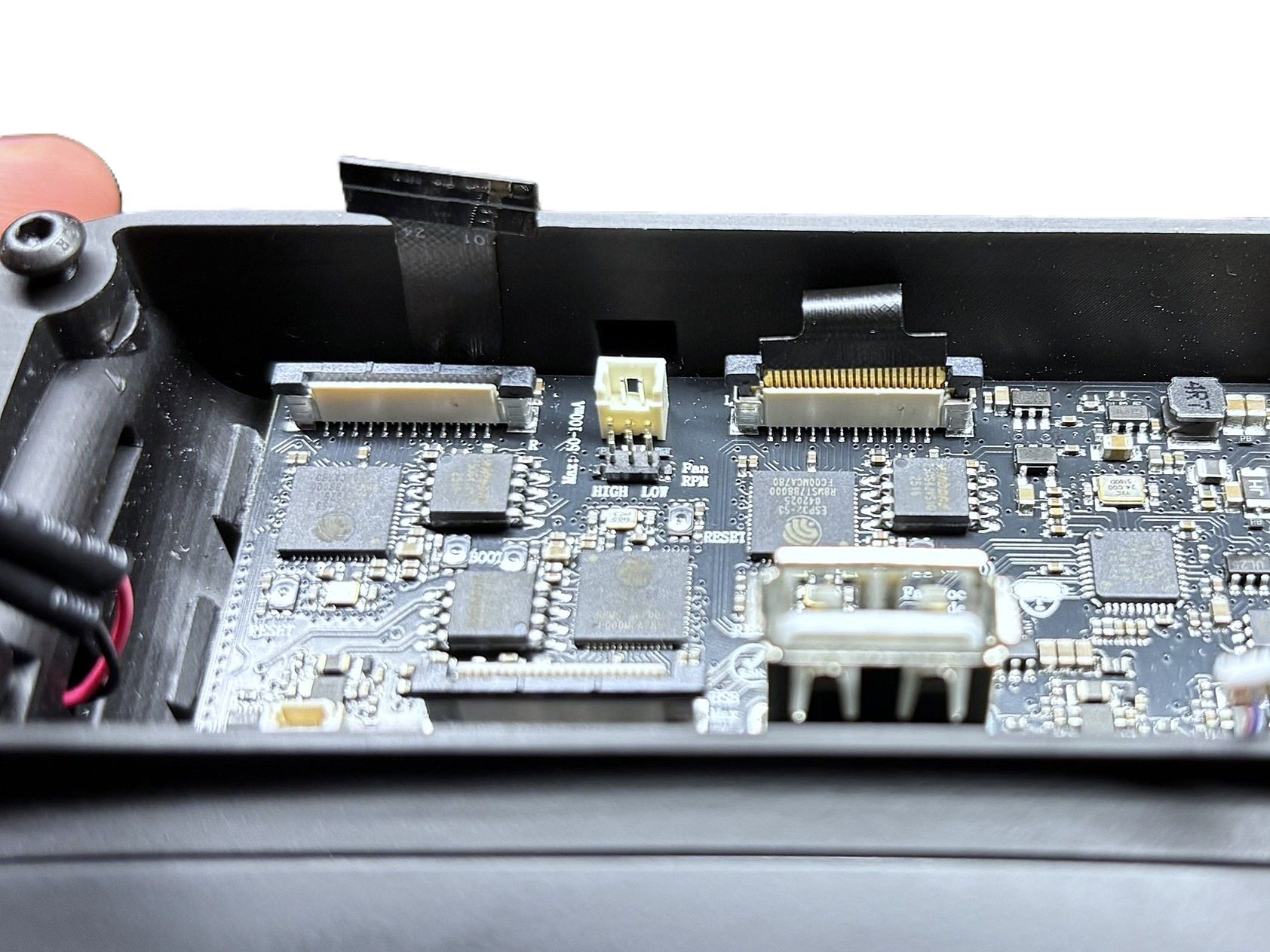

    Juostinis kabelis švelniai palenktas ir prijungtas prie pagrindinės plokštės

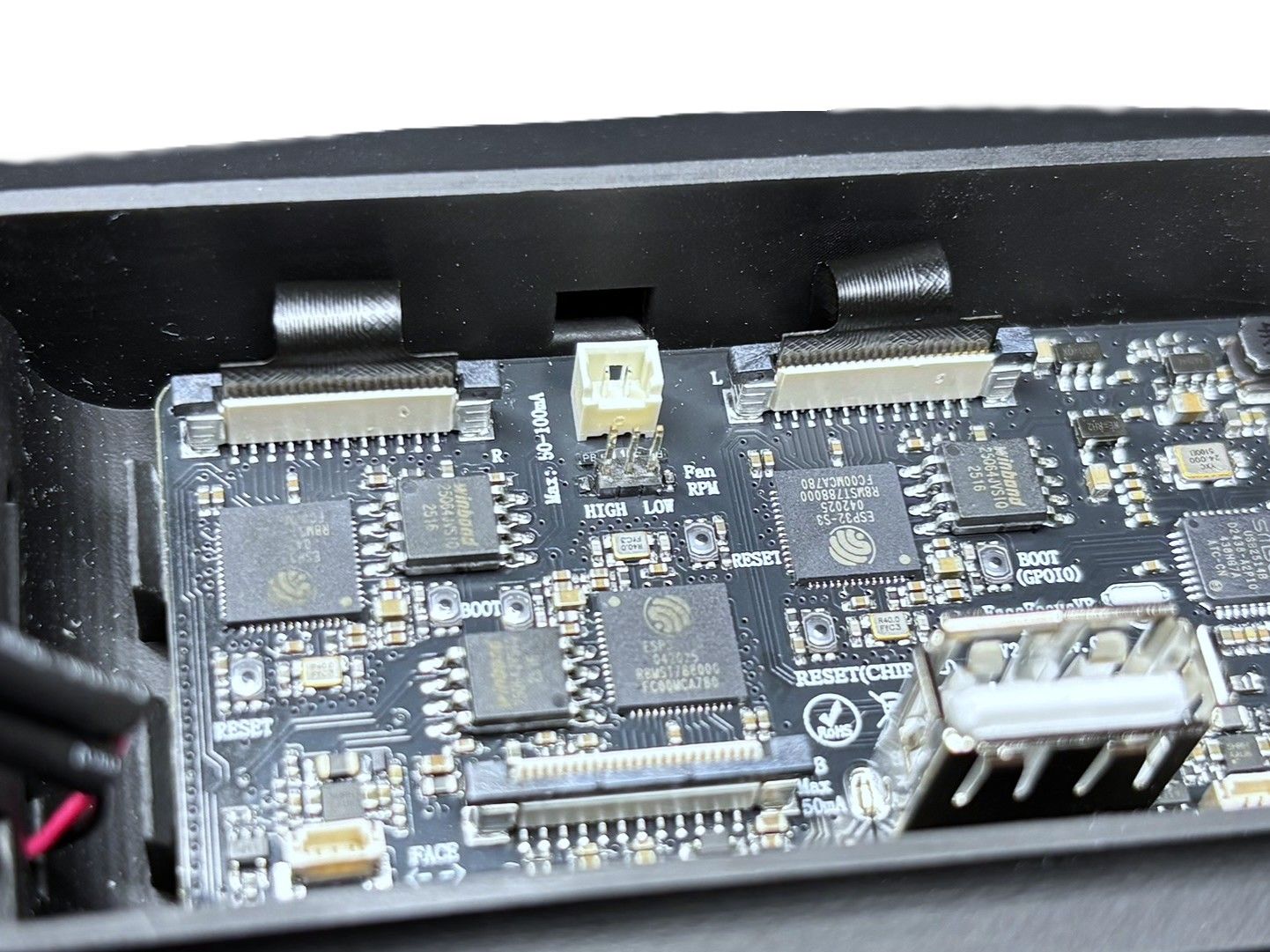

    Juodi ZIF jungties fiksatoriai pakelti aukštyn

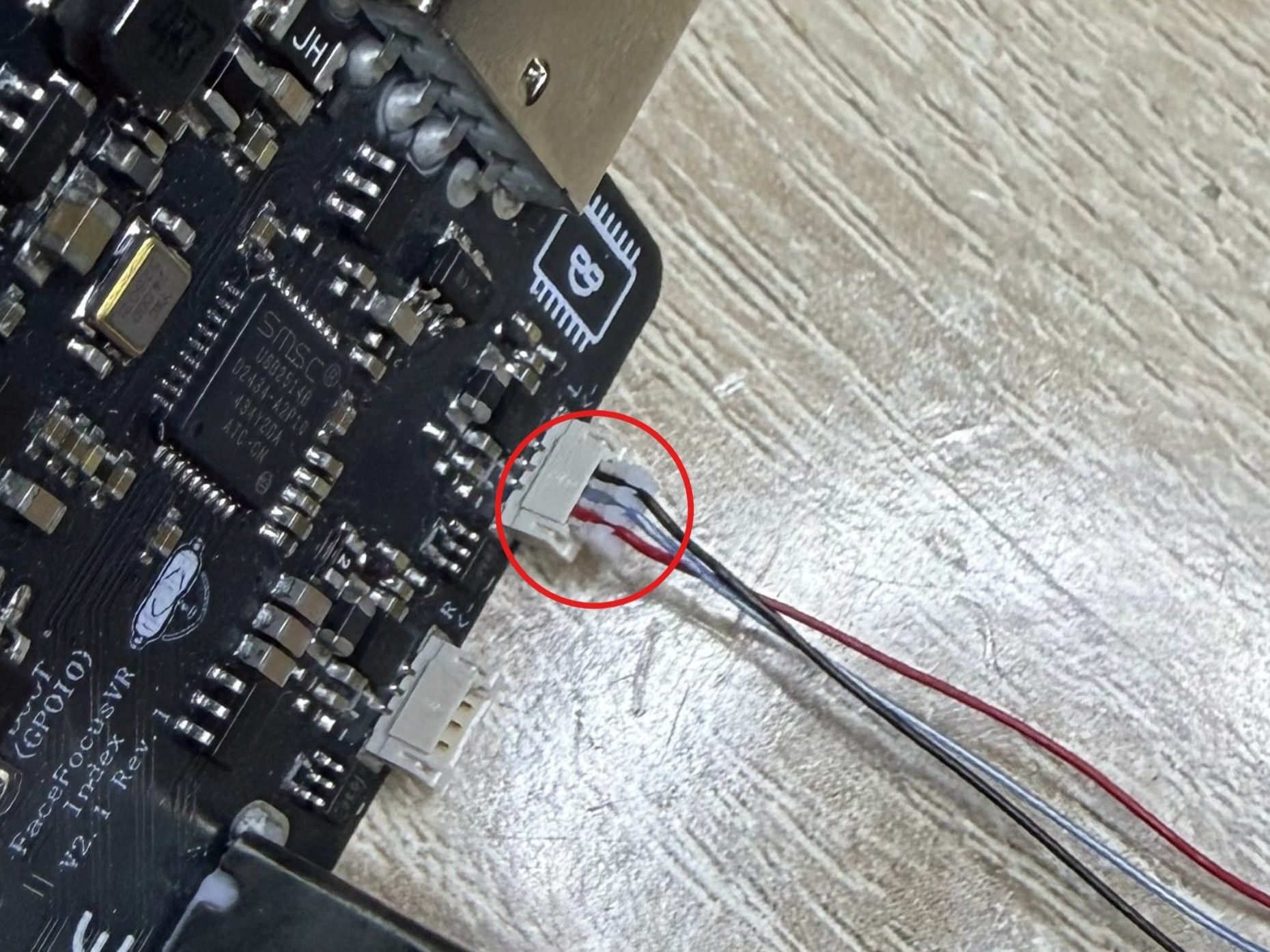

    LED jungties orientacijos nuoroda

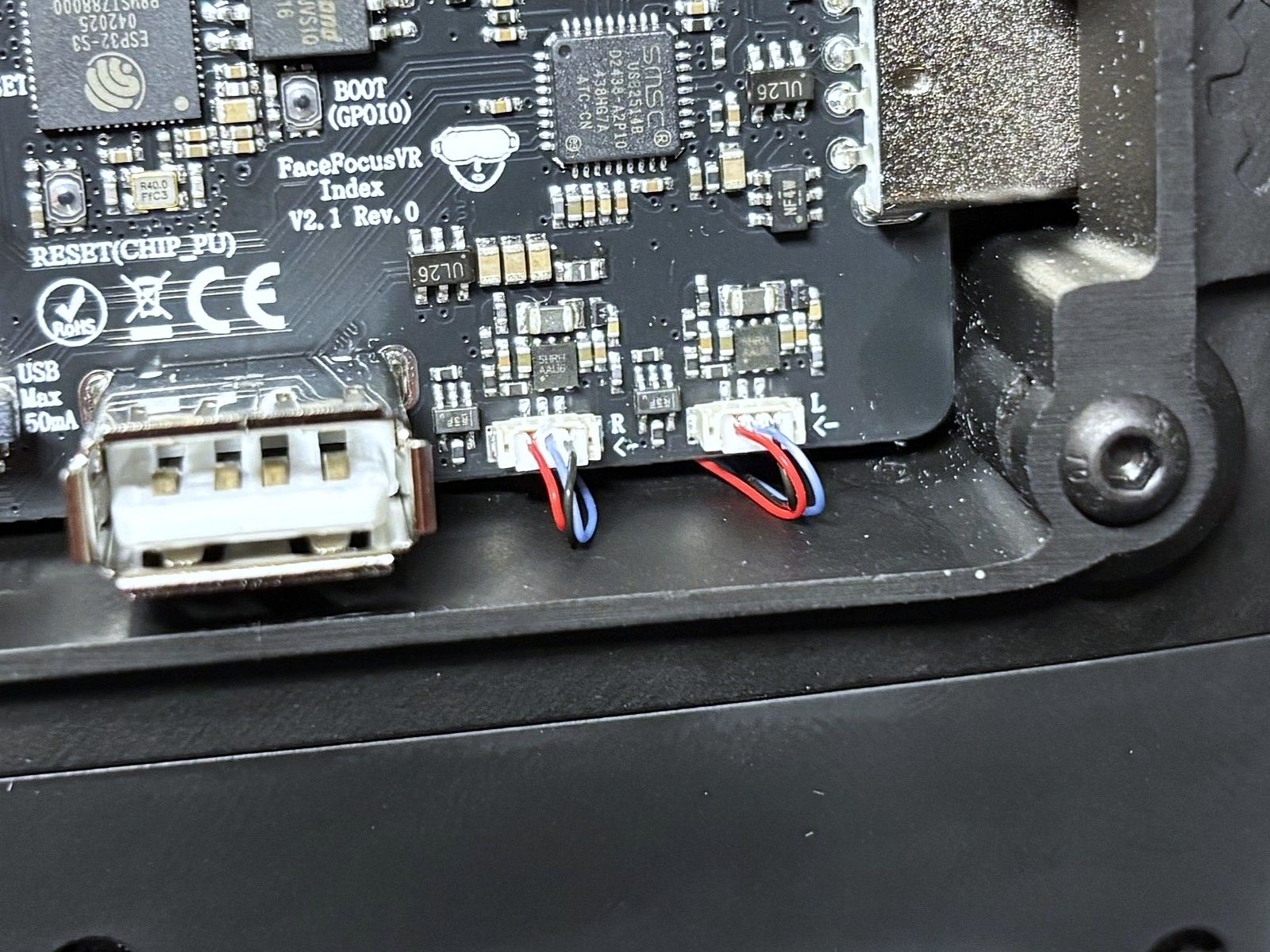

    LED jungtis su metaliniais kontaktais, nukreiptais žemyn

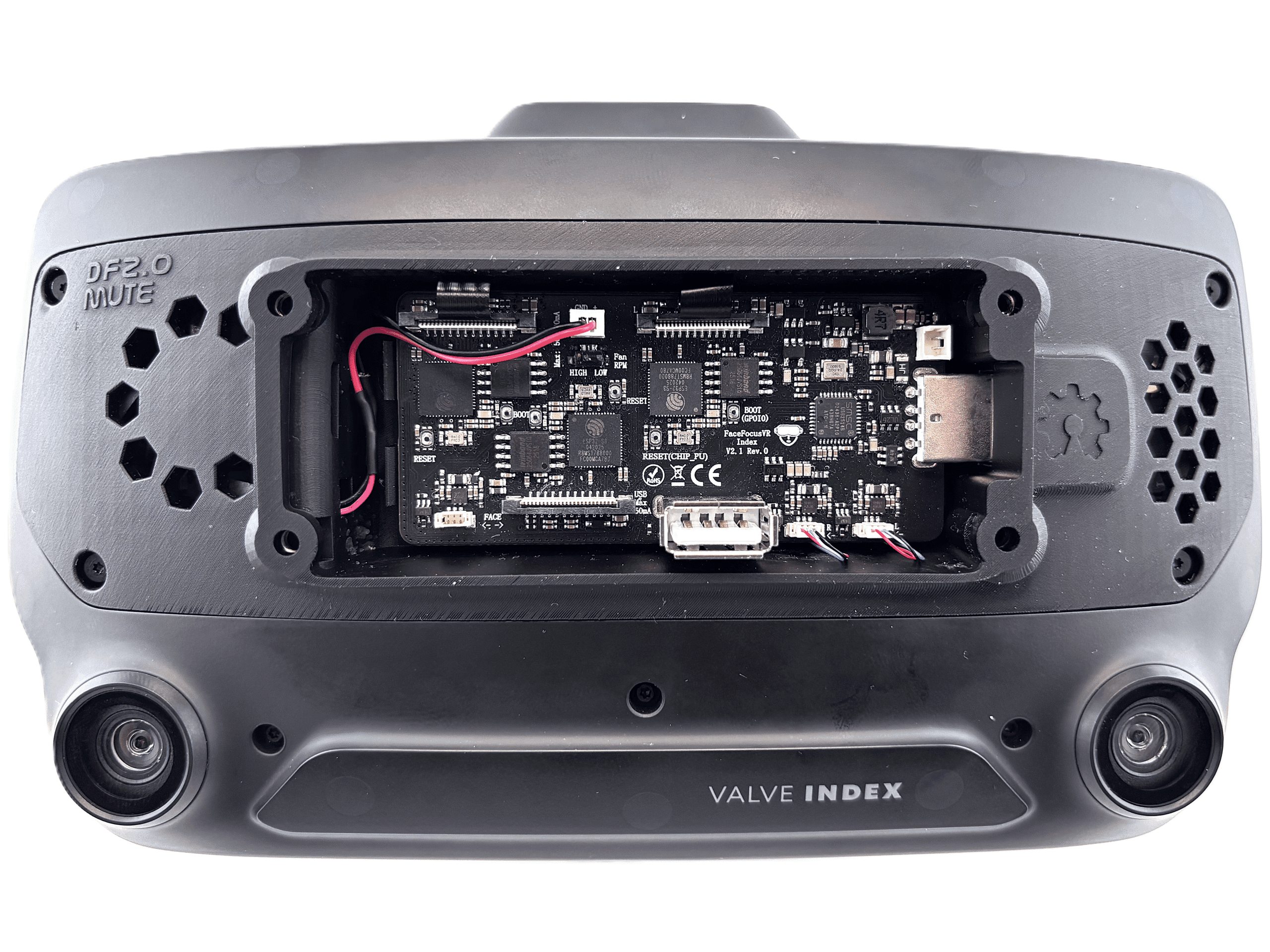

    Ventiliatoriaus jungtis prijungta prie pagrindinės plokštės
    1 / 5
    • Prijunkite juostinius kabelius. Jų nelaužykite, lenkite švelniai, kaip parodyta nuotraukoje.
    • Atidarykite jungtis pakeldami juodus fiksatorius šonuose aukštyn, kaip parodyta šiame vaizdo įraše.
    • Dabar taip pat galite jungti du LED jungčių kabelius. Atkreipkite dėmesį į jungties orientaciją - ji tinka tik viena kryptimi, nespauskite jėga. Laidų spalvos ir tvarka nesvarbu. Tiesiog įsitikinkite, kad jungties metaliniai kontaktai nukreipti žemyn, kaip parodyta trečioje nuotraukoje.
    • Galiausiai prijunkite ventiliatorių.

    Įsitikinkite, kad LED jungčių metaliniai kontaktai nukreipti žemyn, kai jungiate - jungtis tinka tik viena kryptimi, todėl nespauskite jėga.

  18. 15

    Priekinis dangtelis

    Pritvirtinkite priekinį dangtelį su veido sekimo moduliu ir maitinimo jungikliu.

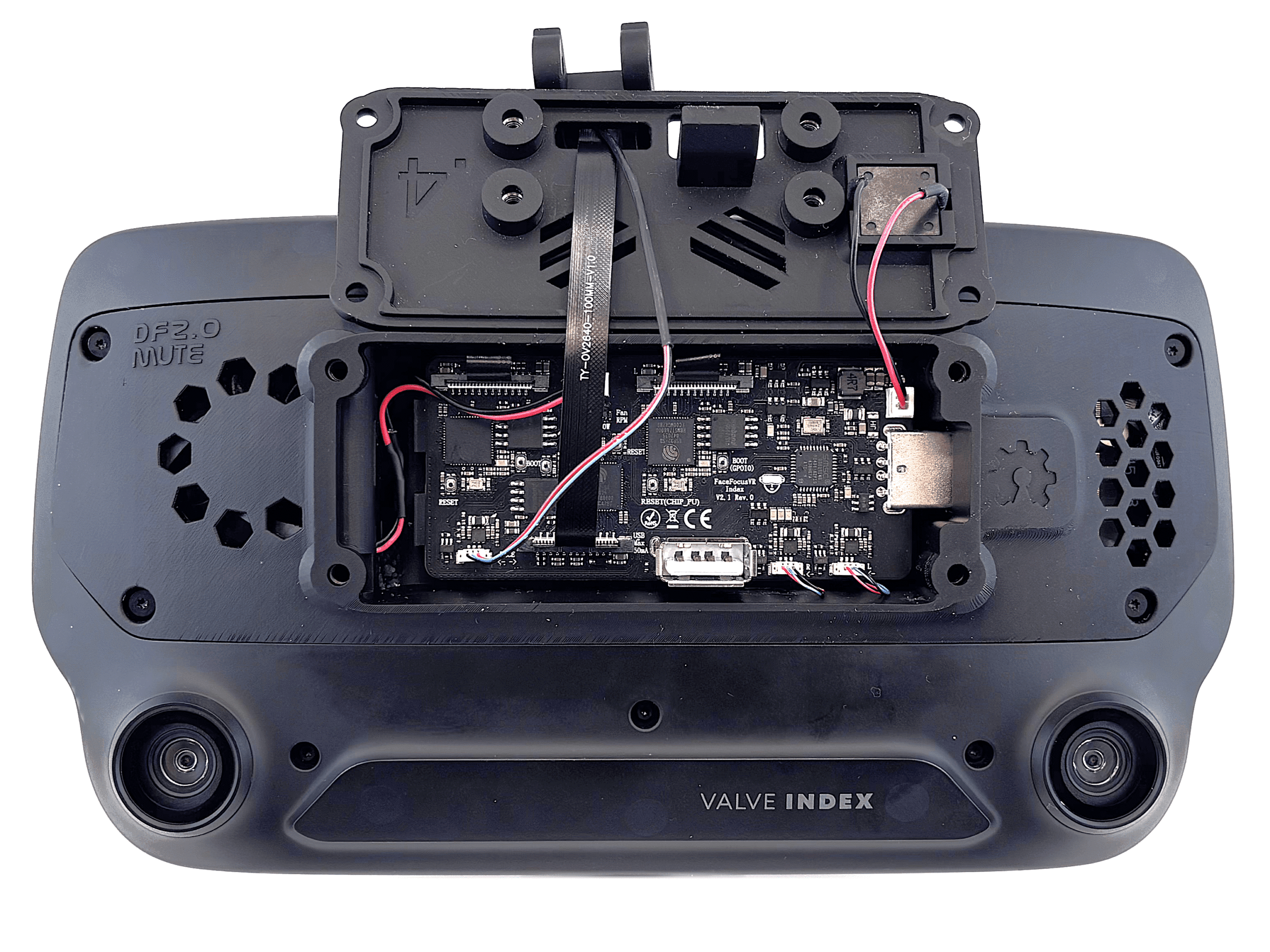

    Veido sekimo modulis pravestas per priekinį dangtelį ir prijungtas prie plokštės

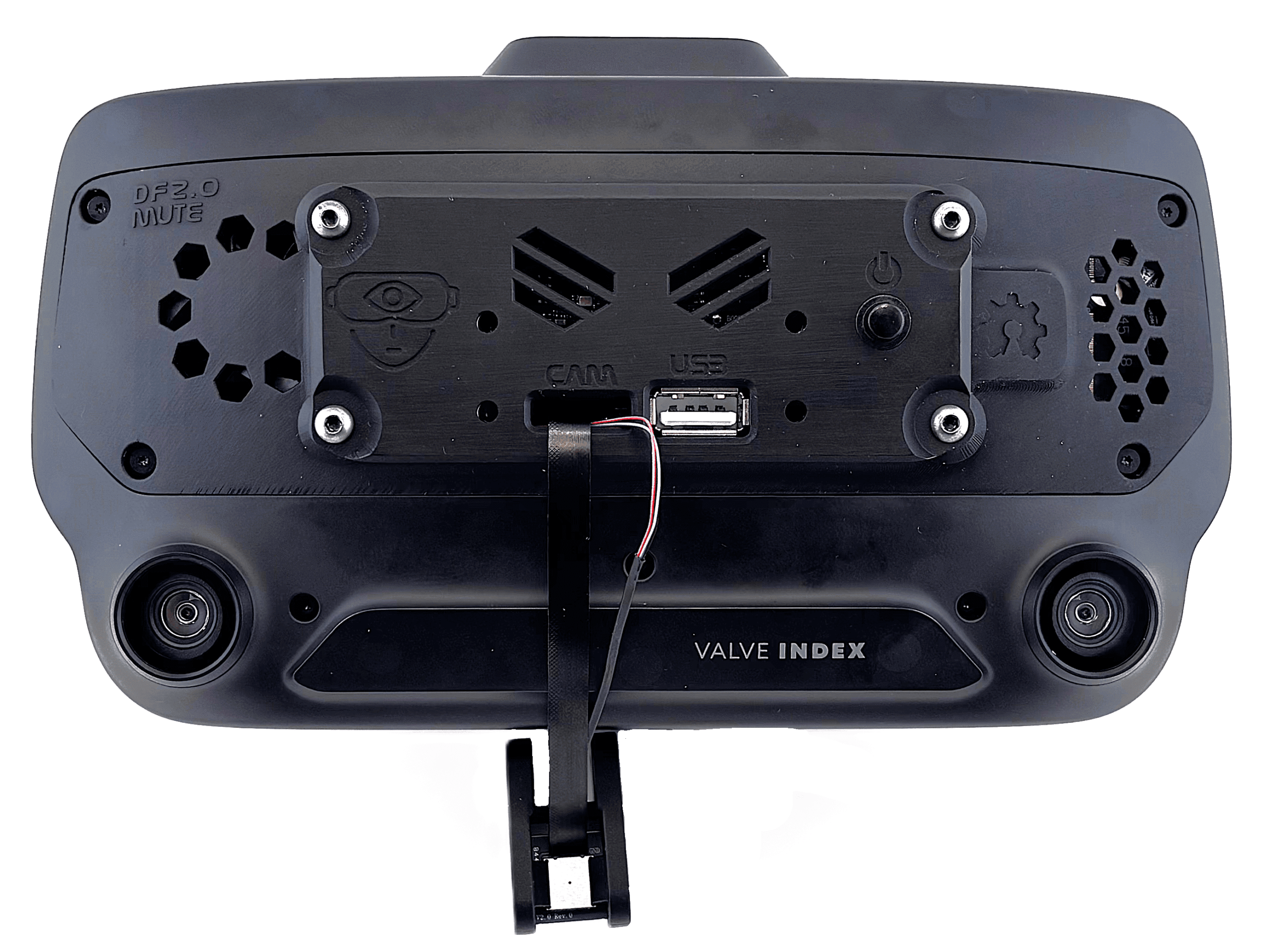

    Priekinis dangtelis pritvirtintas varžtais
    1 / 2
    • Praveskite iš anksto surinktą veido sekimo modulį per priekinį dangtelį ir prijunkite jį prie plokštės, kaip parodyta nuotraukoje.
    • Prijunkite maitinimo jungiklį prie plokštės.
    • Pritvirtinkite dangtelį pridėtais varžtais.

    Sukate į plastiką, todėl nepriveržkite per stipriai. Pakanka švelnaus priveržimo ranka. Per didelė jėga gali negrįžtamai sugadinti sriegį.

  19. 16

    Veido sekimo modulio laikiklis

    Praveskite juostinį kabelį per laikiklį ir sumontuokite rankeną, kad užbaigtumėte montavimą.

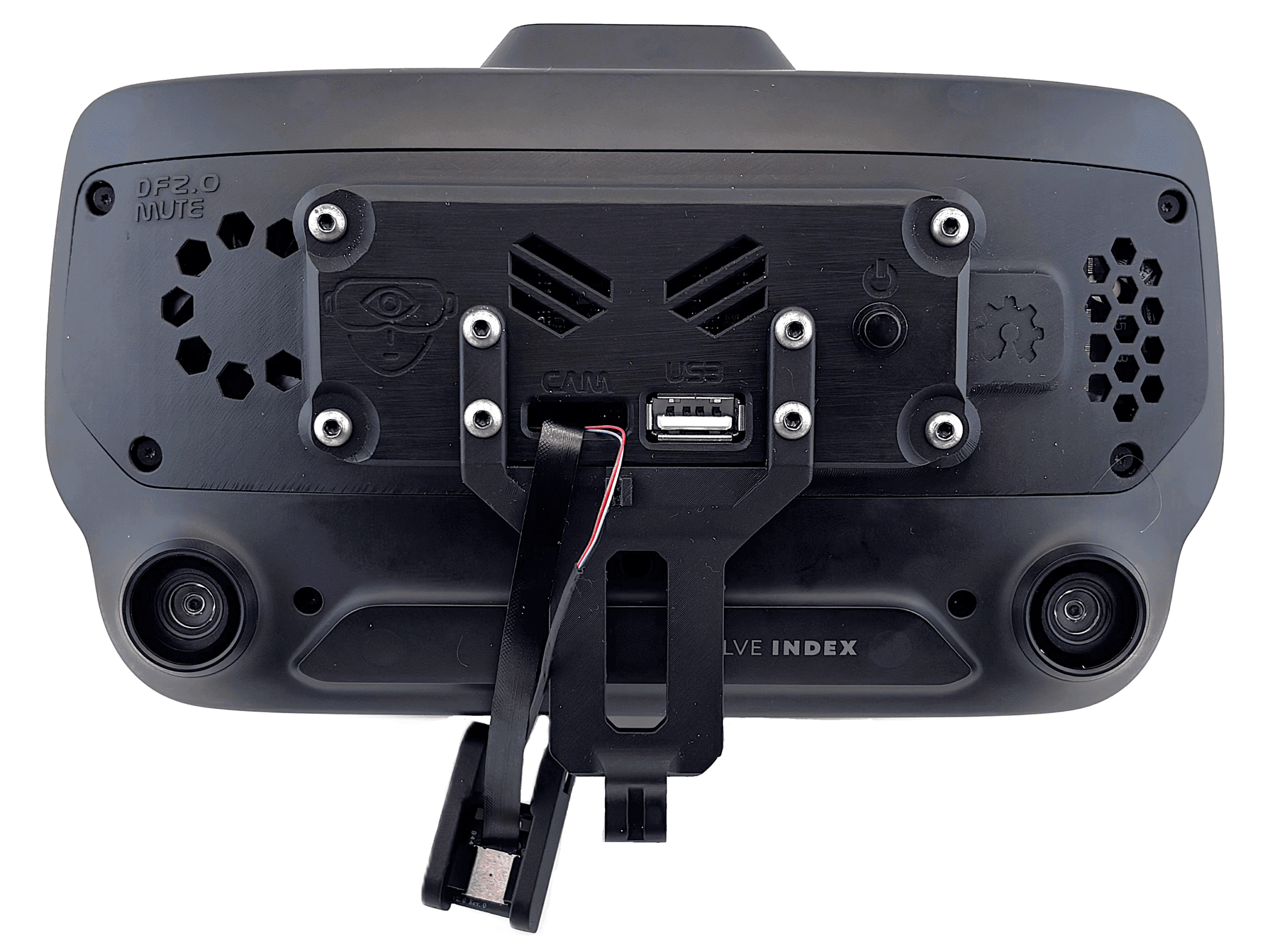

    Juostinis kabelis pravestas per numatytą laikiklį

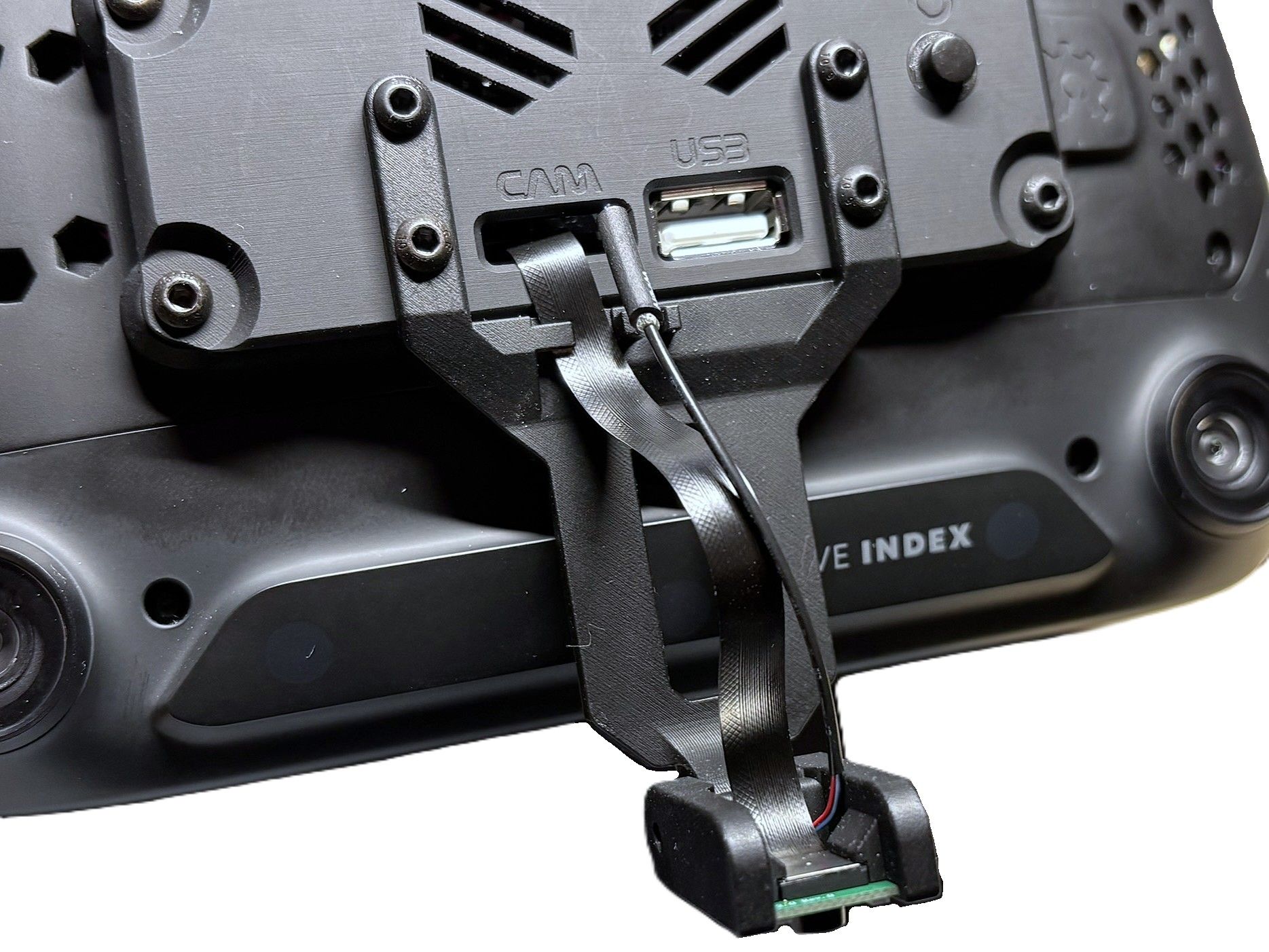

    Veido sekimo modulio laikiklis sumontuotas kampu, kad išvengtų kabelio įtempimo

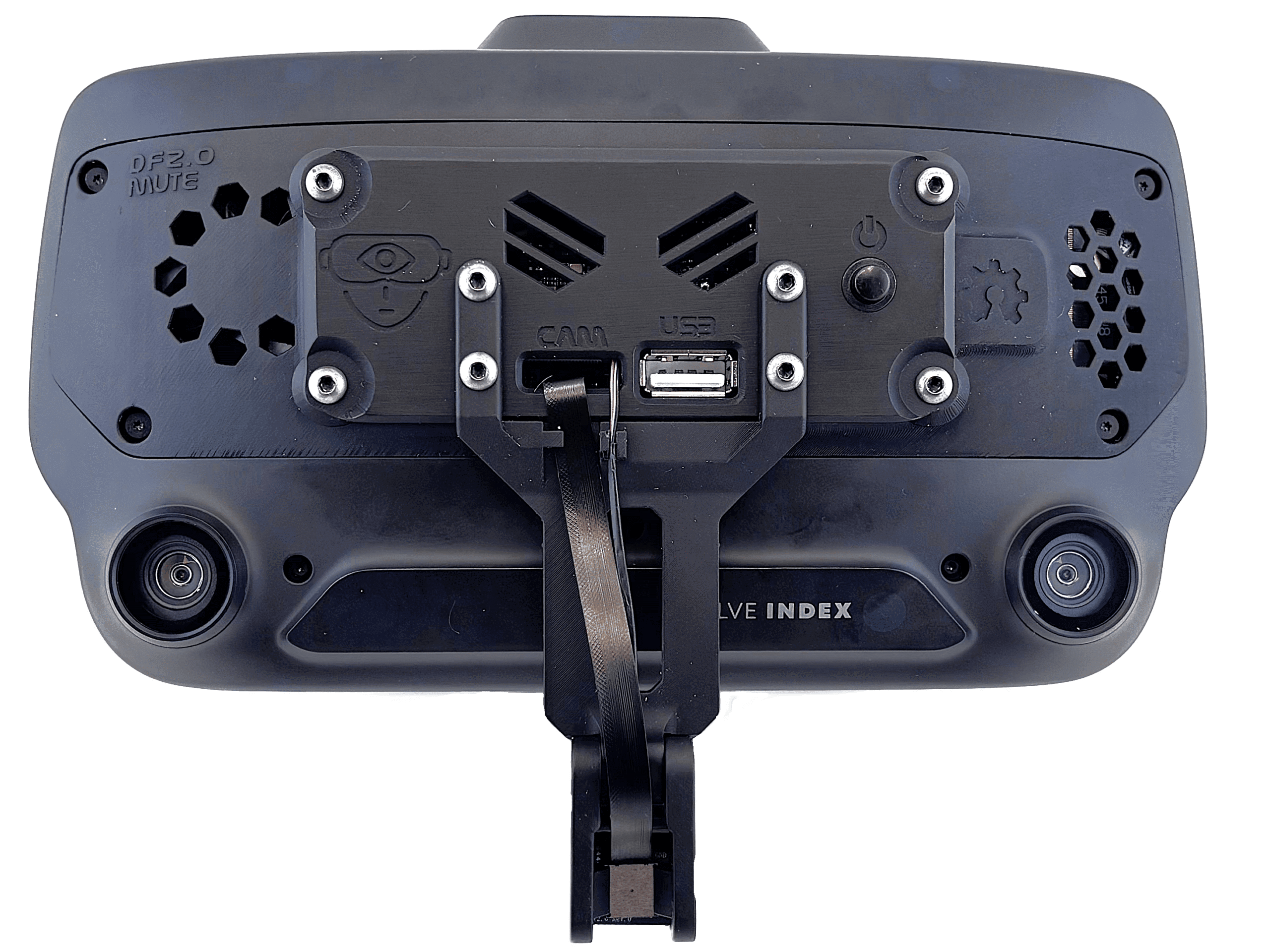

    Modulis nukreiptas į veidą ir ilgasis varžtas priveržtas
    1 / 3
    • Praveskite juostinį kabelį per numatytą laikiklį ir sumontuokite rankeną. Paprasčiausias būdas tai padaryti - laikinai pasukti veido sekimo modulį kampu, kad kabeliai nebūtų įtempti.
    • Sumontuokite ilgąjį varžtą, tvirtinantį veido sekimo modulį.
    • Nukreipkite modulį į savo veidą, tada priveržkite varžtą. Montavimas baigtas.

    Sukate į plastiką, todėl nepriveržkite per stipriai. Pakanka švelnaus priveržimo ranka. Per didelė jėga gali negrįžtamai sugadinti sriegį.

  20. Sveikiname, viskas padaryta!

    Jūsų aparatinės įrangos montavimas baigtas. Sekite tolimesnius žingsnius, kad patikrintumėte, ar viskas veikia.

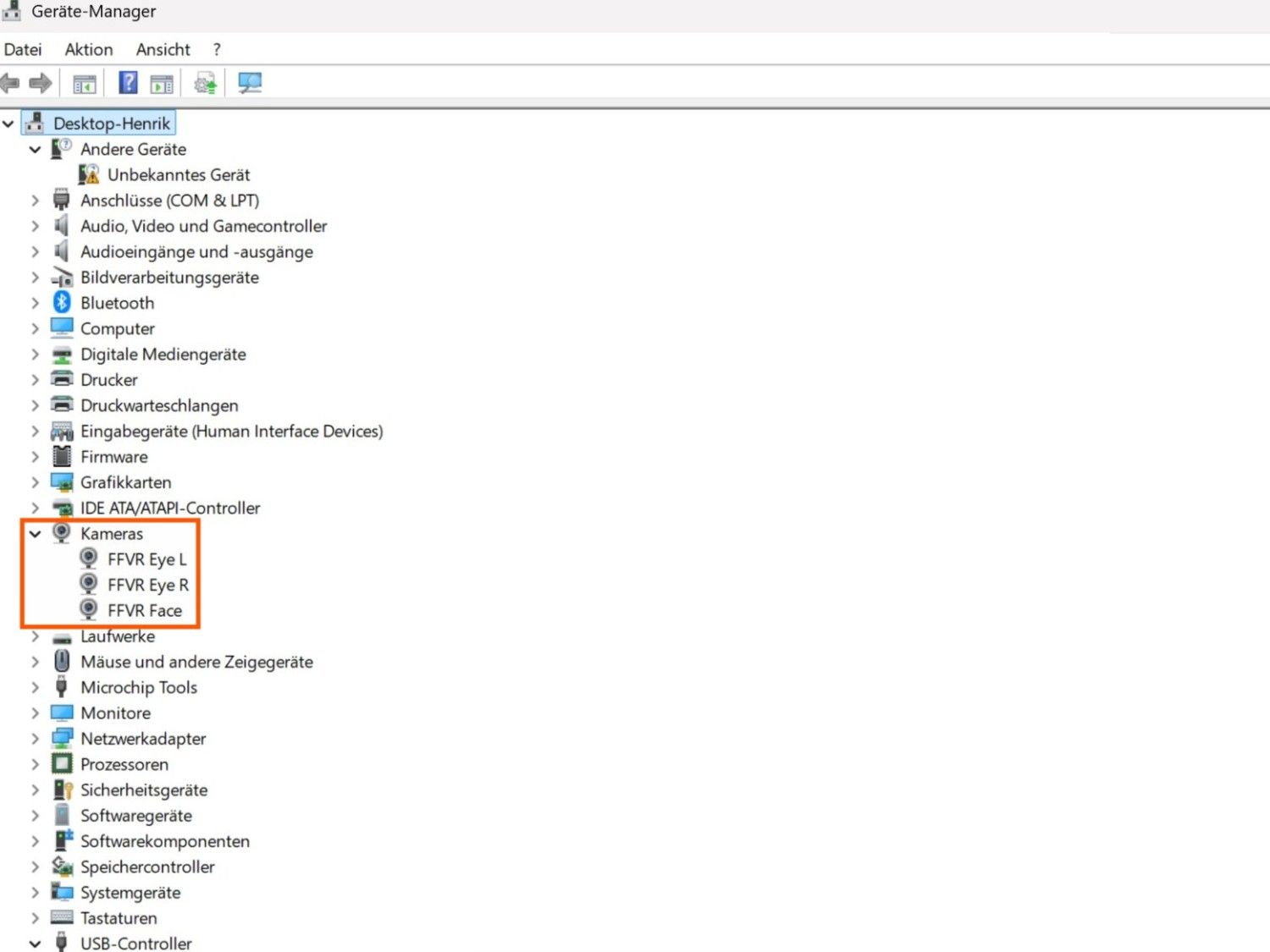

    Įrenginių tvarkytuvė, rodanti tris kamerų įrenginius, patvirtinančius sėkmingą montavimą

    Norėdami patikrinti, ar viskas veikia, įjunkite savo Index ir įjunkite naująją aparatinę įrangą mygtuku priekyje. Mėlynas LED turėtų užsidegti ant plokštės, matomas per ventiliacijos angas virš maitinimo mygtuko.

    Tada atidarykite Įrenginių tvarkytuvę (Device Manager). Jei matote tris kamerų įrenginius, kaip parodyta paveikslėlyje dešinėje, pagrindinė plokštė veikia teisingai. Jei matote tik du, tiesiog perkraukite sistemą. Tai gali nutikti, nes Windows ar USB jungtis ne visada inicializuoja visus įrenginius pirmu bandymu.

    Dabar atidarykite Windows Kameros programą ir pabandykite perjungti visus tris vaizdo srautus. Jei tai veikia, sveikiname - jūsų aparatinė įranga sumontuota ir veikia teisingai.

    Dabar pereikite prie programinės įrangos dalies.

Pagrindai

Šis projektas orientuotas į aparatinę įrangą. Jūsų kompiuteris mato tris kameras (Eye L, Eye R, Face) kaip standartinius UVC kamerų srautus 240x240@60 FPS arba 320x320@45 FPS naujesnėse revizijose. Bet kokia programinė įranga, galinti apdoroti kameros srautą, veiks.

Populiari sekimo programinė įranga apima ETVR, Ryan's Eye Tracking ir Project Babble. Visos jos suderinamos su šia aparatine įranga. Rekomenduoju Baballonia iš Project Babble geriausiems rezultatams ir naudojimo paprastumui, tačiau jūs galite išbandyti ir kitas galimybes.

Šioje instrukcijoje aprašoma Baballonia sąranka.

  1. VRCFaceTracking

    VRCFaceTracking Module Registry

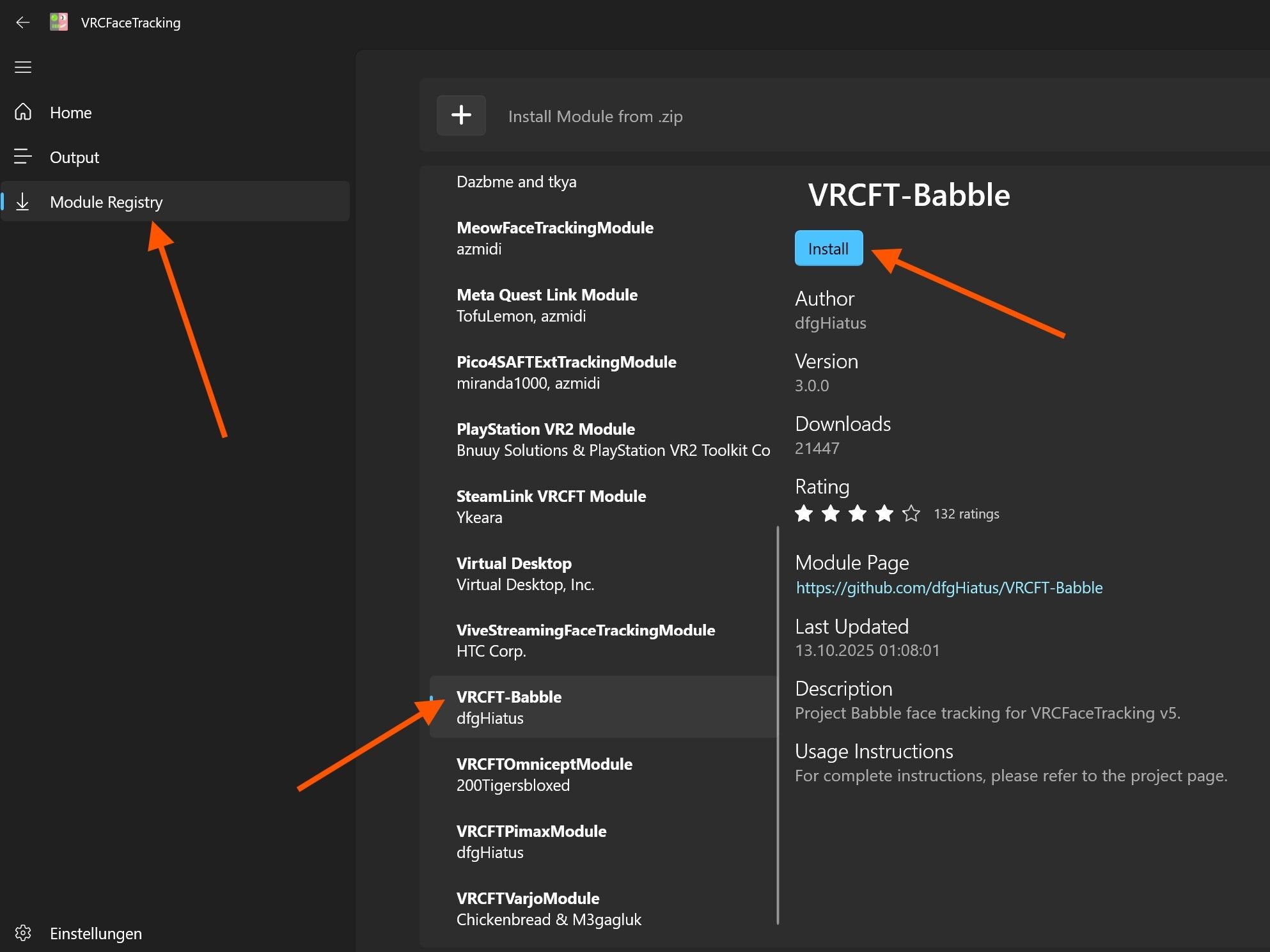

    VRCFT-Babble modulio paieškos rezultatas

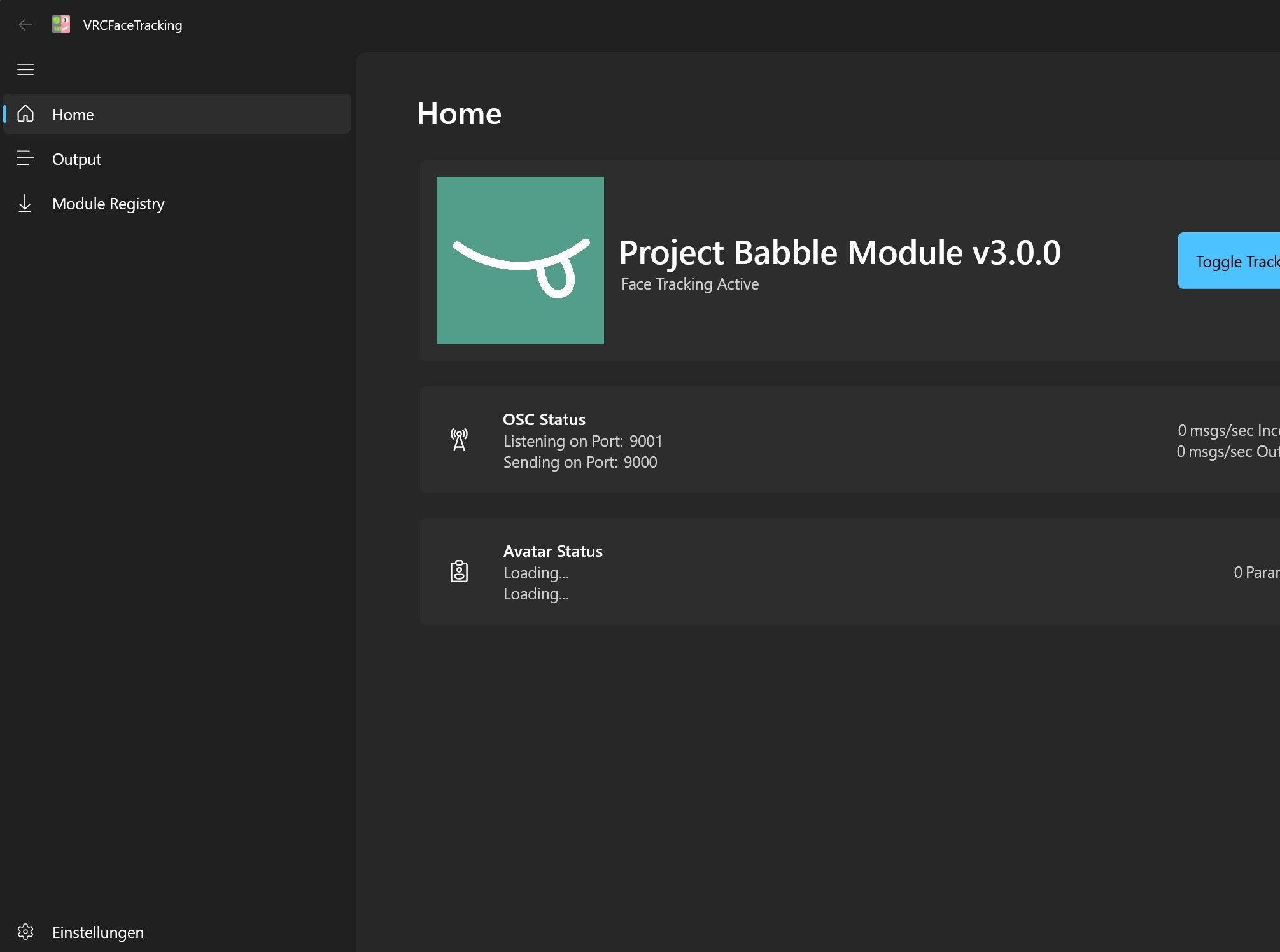

    Babble modulis įdiegtas VRCFT pagrindiniame puslapyje
    1 / 3

    VRCFT veikia kaip vertėjas VRChat. Jis konvertuoja veido sekimo reikšmes ir akių sekimo duomenis, gautus iš Baballonia, į parametrus, kuriuos VRChat supranta, leisdamas jūsų avataro išraiškoms ir judesiams reaguoti atitinkamai.

    Jei norite naudoti veido sekimą (ir akių sekimą) VRChat, jums reikės VRCFT, nepriklausomai nuo to, ar naudojate mano aparatinę įrangą, ar bet kokį kitą veido sekimo sprendimą.

    • Atsisiųskite VRCFT Steam platformoje: store.steampowered.com/app/3329480/VRCFaceTracking
    • Paleidę eikite į "Module Registry" ir ieškokite modulio "VRCFT-Babble", tada jį įdiekite.
    • Perkraukite VRCFT.
    • Babble modulis dabar turėtų būti matomas VRCFT programos pagrindiniame puslapyje, kaip parodyta paskutiniame paveikslėlyje. Jokių papildomų žingsnių VRCFT nereikia.

  2. Baballonia

    Baballonia pagrindinė sąsaja

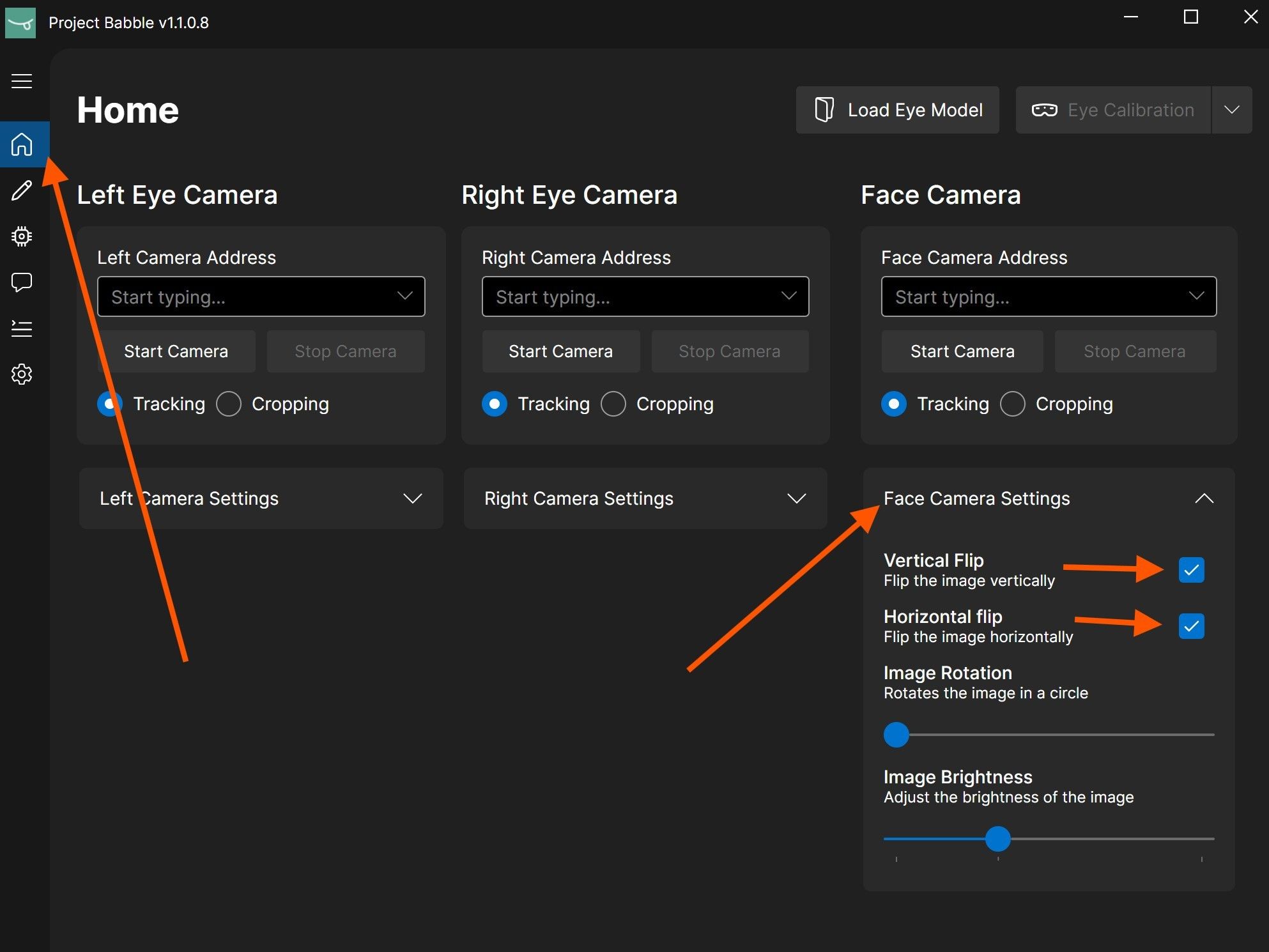

    Face Camera Settings su įjungtomis apvertimo parinktimis

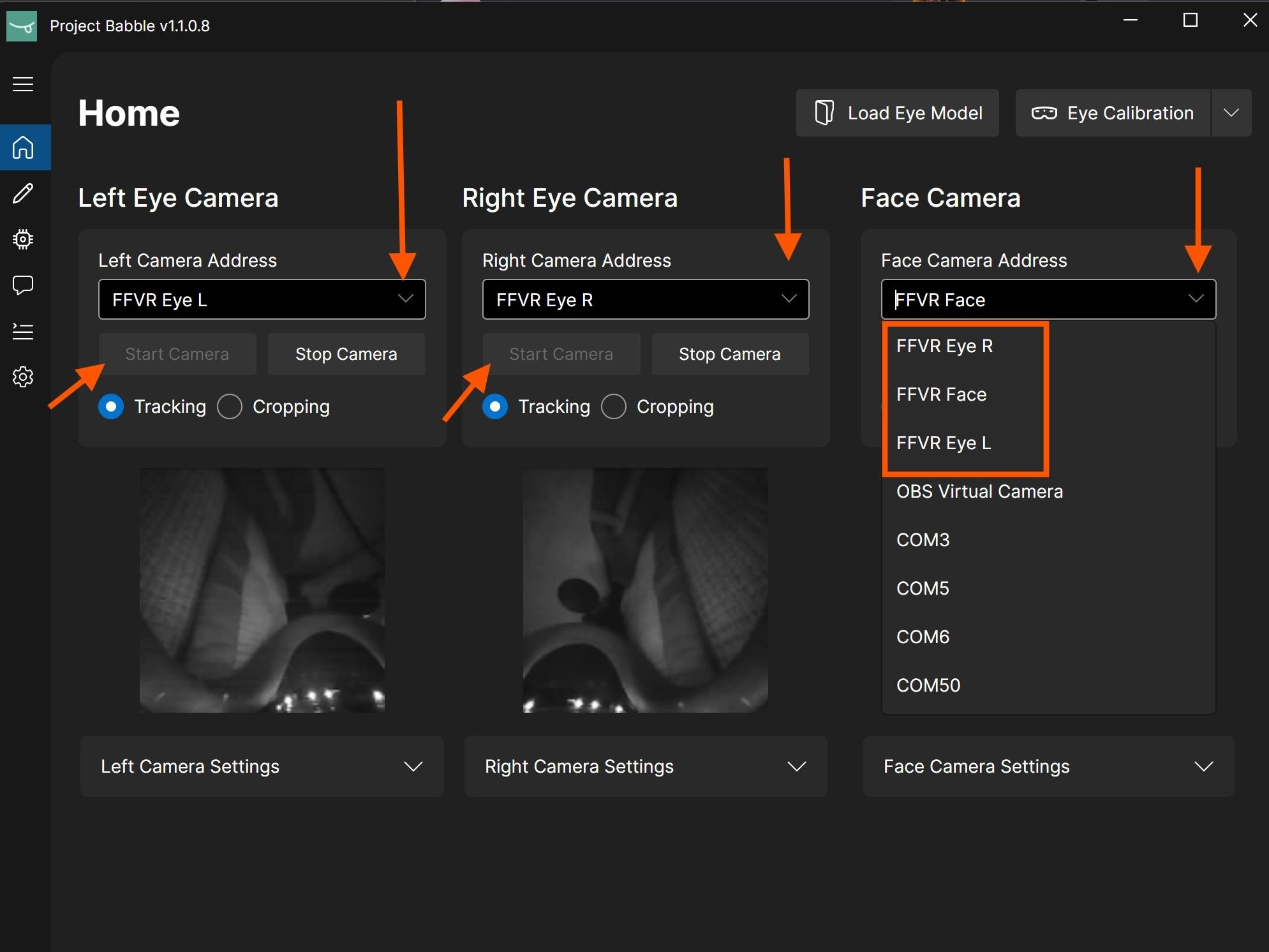

    Kameros pasirinkimo išskleidžiamasis meniu

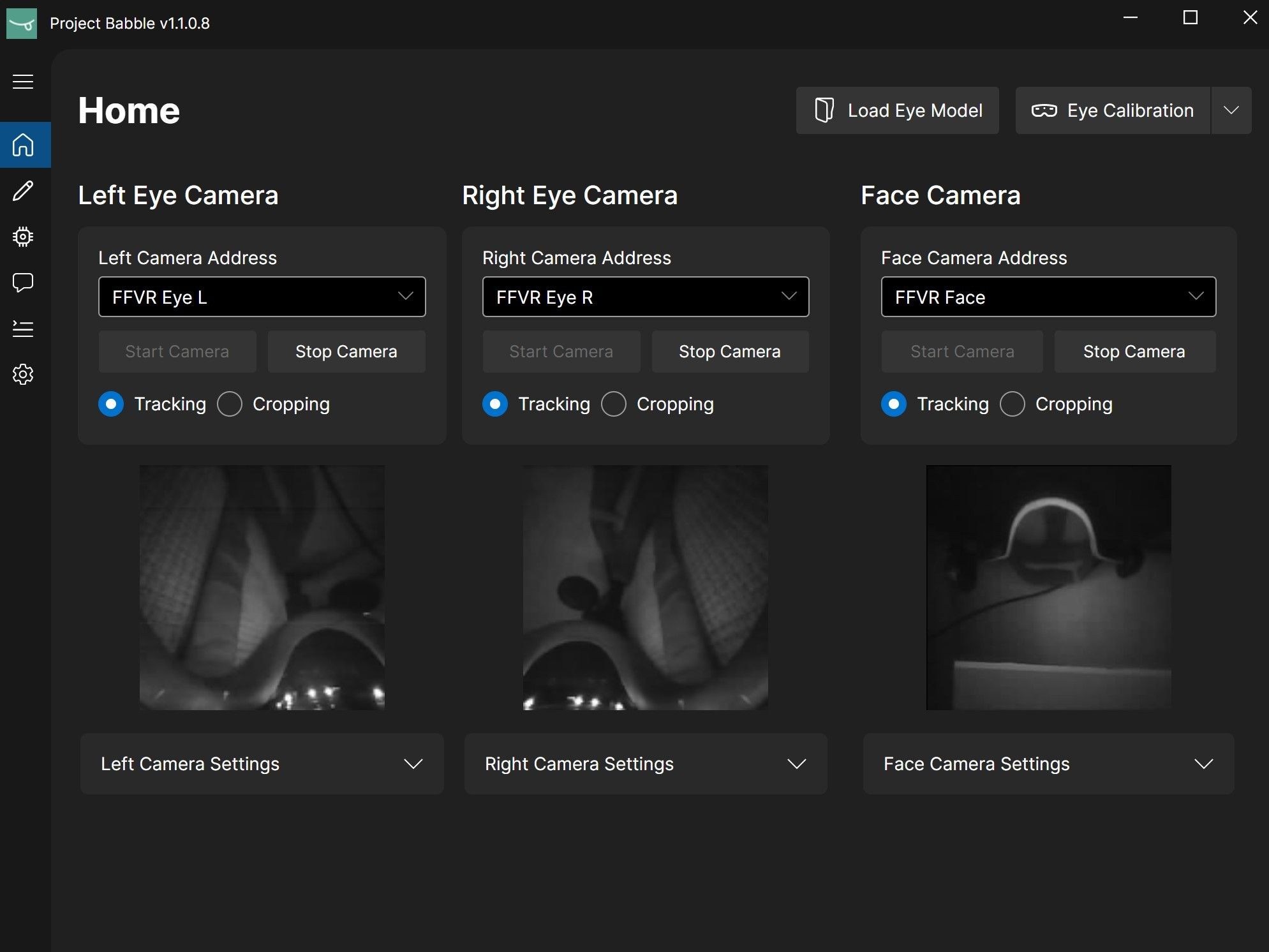

    Visos kameros paleistos ir sekimas aktyvus
    1 / 4

    Baballonia analizuoja kamerų srautus iš jūsų akių ir veido, kad nustatytų žvilgsnio kryptį, akių atvirumą ir veido išraiškas, tada perduoda šiuos duomenis į VRCFT.

    • Atsisiųskite Baballonia Steam platformoje: store.steampowered.com/app/4091970/Project_Babble_Baballonia
    • Atidarykite Baballonia ir praleiskite sąrankos vedlį.
    • Atidarykite "Face Camera Settings" ir įjunkite vertikalaus ir horizontalaus apvertimo parinktis. Apvertimo parinktys gali būti rodomos kaip piktogramos, priklausomai nuo versijos. Nekeiskite jokių akių kamerų nustatymų!
    • Įsitikinkite, kad jūsų Index ir aparatinė įranga įjungtos, tada pasirinkite atitinkamą kamerą iš išskleidžiamojo meniu.
    • Pasirinkę visas kameras, kiekvienai spauskite "Start Camera".

  3. Beveik baigta!

    Visus tolimesnius žingsnius reikia atlikti būnant VR. Taip, VRChat irgi tinka.

    Jei akių sekimo kameros vaizdas atrodo perkaitintas arba nublukęs, patikrinkite Saugos puslapį ir kreipkitės į Discord, jei reikia.

  4. Veido kameros kadravimas

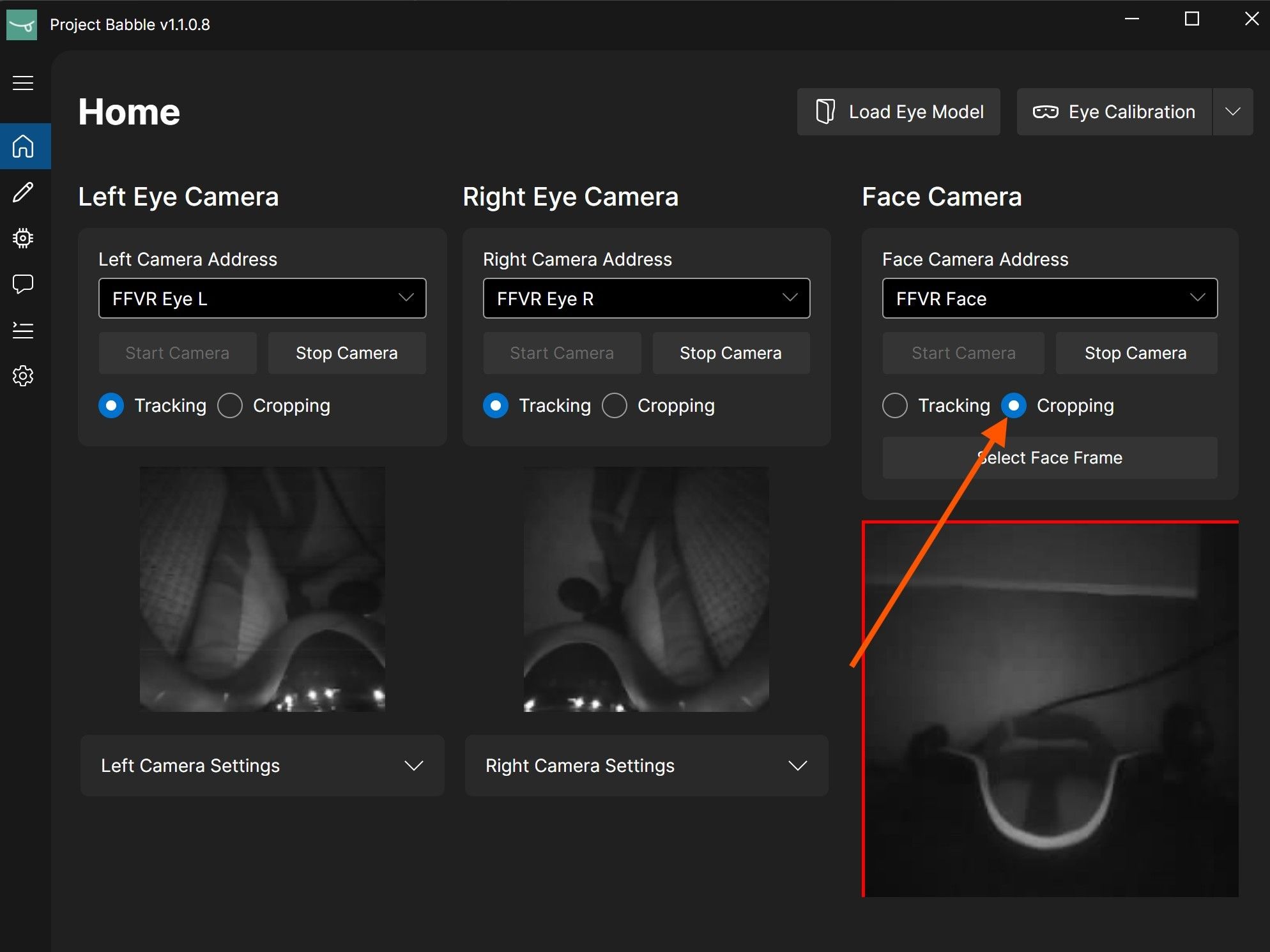

    Veido kameros kadravimo režimas pasirinktas
    Kadro ribų nustatymas su išpūstais skruostais

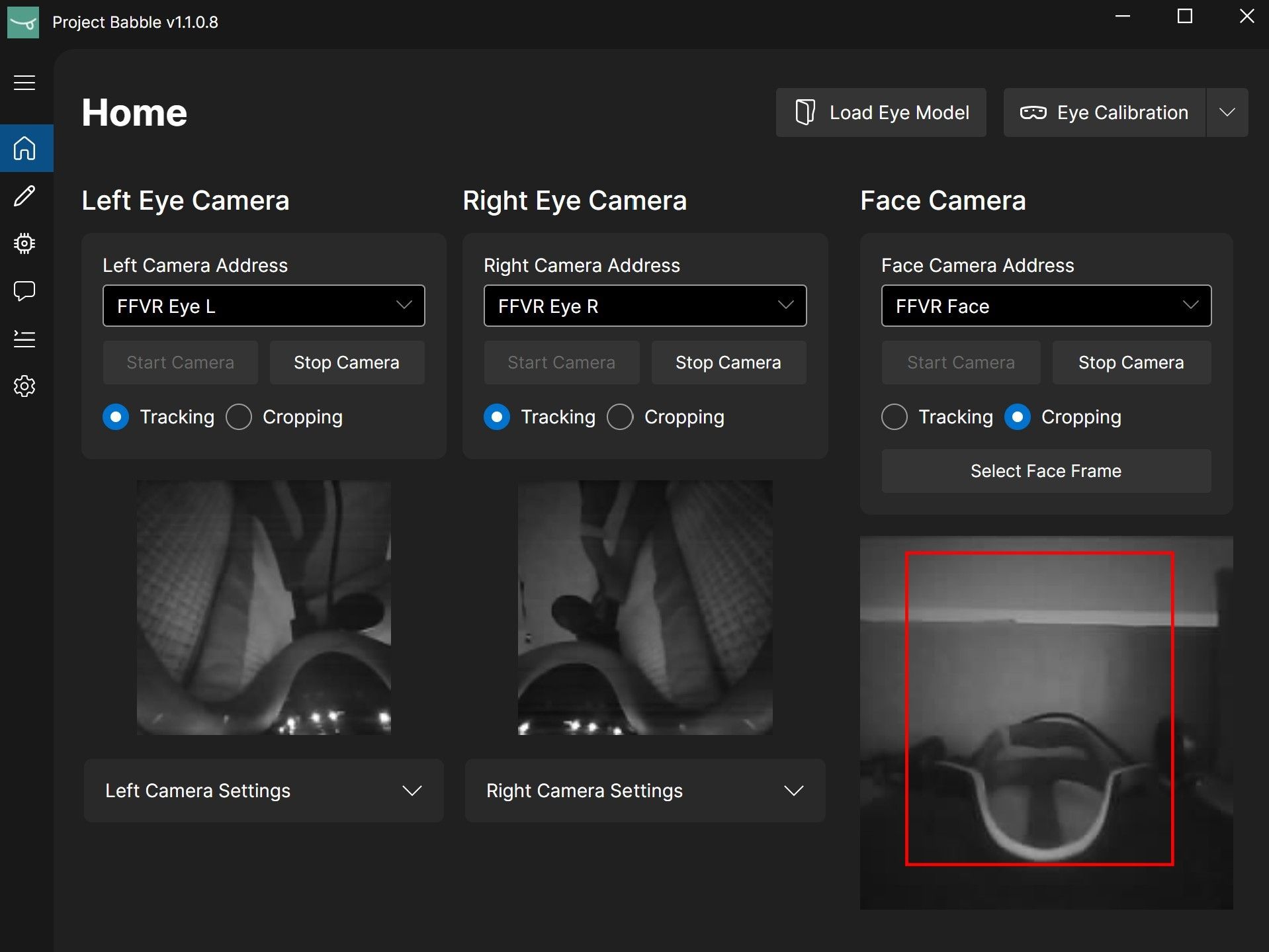

    Viršutinės ribos reguliavimas su matoma nosimi

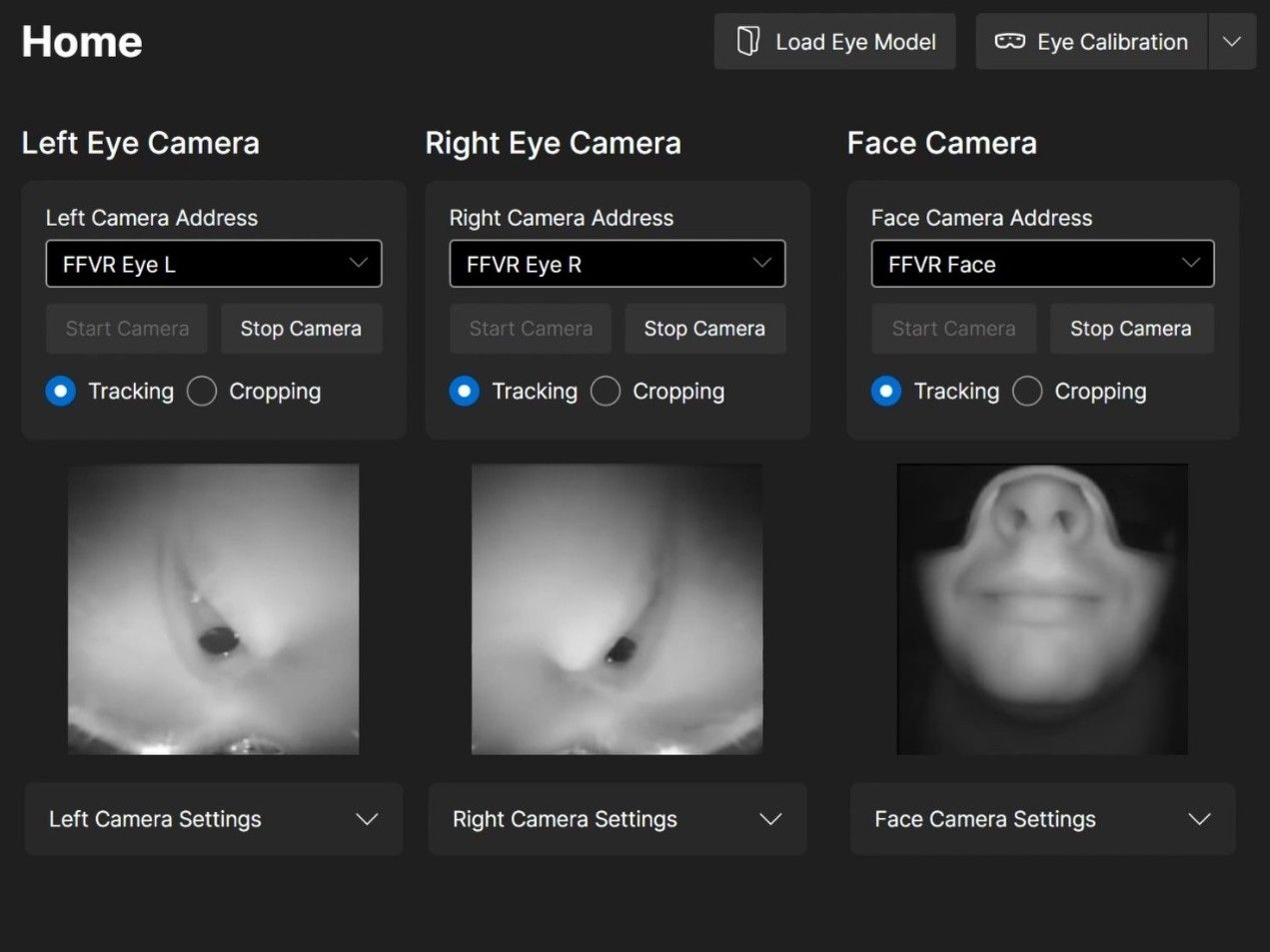

    Galutinis kadravimo rezultatas
    1 / 4

    Tik veido kamerai reikia nustatyti kadravimą, kuris išlaiko jūsų veidą matomą visose kraštutinėse pozicijose, įtraukiant kuo mažiau fono. Rekomenduoju tokį būdą:

    • Pakeiskite veido kameros režimą iš "Tracking" į "Cropping".
    • Kuo stipriau išpūskite skruostus. Tai nustato kadro šonines ribas.
    • Kuo plačiau atidarykite burną. Tai nustato apatinę ribą.
    • Nustatykite viršutinę ribą taip, kad nosis liktų matoma, bet kadre būtų kuo mažiau statinių Index ausinių dalių.
    • Stenkitės, kad kadravimo langelis būtų kuo artimesnis kvadratui.
    • Tai viskas. Veido sekimo kalibruoti nereikia. Jis automatiškai prisitaiko laikui bėgant. Tiesiog naudokite kelias minutes ir jis pats susikalibruos.

    Neturi būti absoliučiai tiksliai. Mano testavimo metu geriau įtraukti šiek tiek daugiau fono nei netyčia nupjauti dalį veido. Galų gale jūsų kadravimas tikriausiai atrodys panašiai kaip mano, parodytas paskutiniame paveikslėlyje.

  5. Akių sekimo kalibravimas

    Labai rekomenduoju peržiūrėti vaizdo įrašą prieš pradedant kalibravimo procesą.

    • Atsistokite žaidimo erdvės centre, nukreipti į priekį. Jei nesate tikri, kuri kryptis yra priekis, iš naujo centruokite žaidimo erdvę.
    • Paspaudus "Eye Calibration", pasirodys SteamVR perdanga su trumpu vaizdo įrašu, rodančiu reikiamus galvos judesius.
    • Pasibaigus 60 sekundžių laikrodžiui, pakartokite tuos galvos judesius maždaug 3 minutes. Tiksli tvarka nesvarbi. Svarbiausia, kad jūsų akys visada liktų sutelktos į kamuoliuką ir kad judintumėte galvą taip, kad akys pasiektų kraštutines pozicijas.
    • Kai ši dalis baigta, gausite atsiliepimą. Tada pasirodys pranešimas: "When the countdown finishes, close your eyes."
    • Kai laikmatis pasieks 2 sekundes, užmerkite akis ir laikykite jas visiškai užmerktas, kol gausite kitą patvirtinimą.
    • Kol akys užmerktos, stipriai supauskite kiekvieną akį du kartus ir du kartus pakelkite antakius tarsi darydami nustebusią išraišką, akys turi likti užmerktos visą laiką. Šiek tiek pajudinti ausines šioje fazėje taip pat gali padėti.

    Tikslas yra išmokyti programinę įrangą, kaip atrodo jūsų akys būdamos užmerktos, nes tai gali skirtis priklausomai nuo veido išraiškos ar ausinių padėties.

  6. Viskas paruošta!

    Akių ir veido sekimas paruoštas naudojimui. Išbandykite šį avatarą testavimui VRChat.

    Jei norite tiksliau sureguliuoti sekimą, ištaisyti mirkčiojimo ar mirkčiojimo viena akimi problemas, ar sustiprinsi tam tikras išraiškas, pereikite į Tikslus reguliavimas skirtuką.

  1. Prieš pradedant

    Keiskite šiuos nustatymus tik tada, kai pastebite konkrečią problemą, pavyzdžiui, neteisingą mirkčiojimą, per anksti suaktyvinamas išraiškas ar nepakankamą jų intensyvumą. Jei viskas veikia gerai, nieko keisti nereikia.

  2. Parametrų reguliavimas

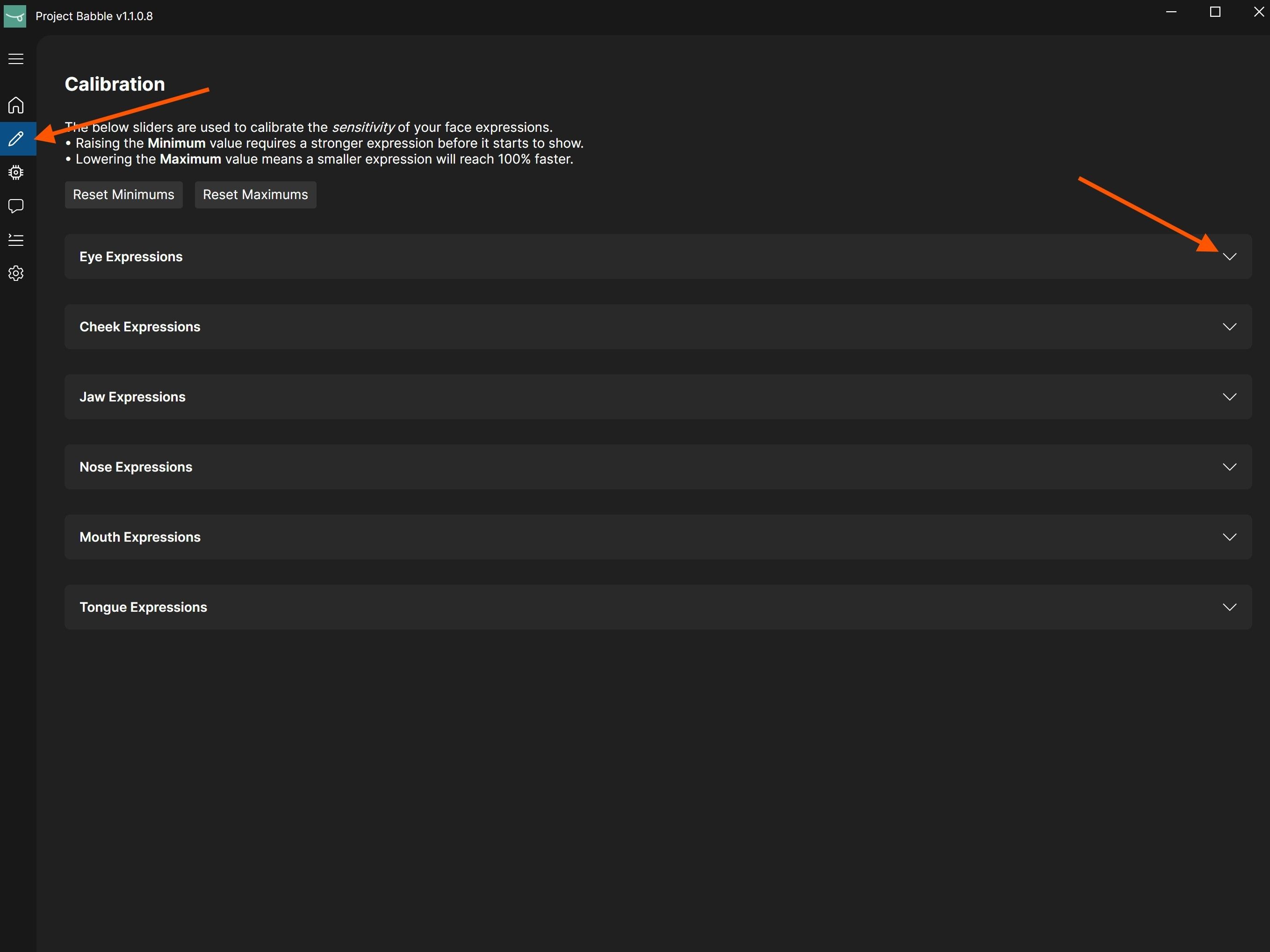

    Baballonia kalibravimo lango apžvalga

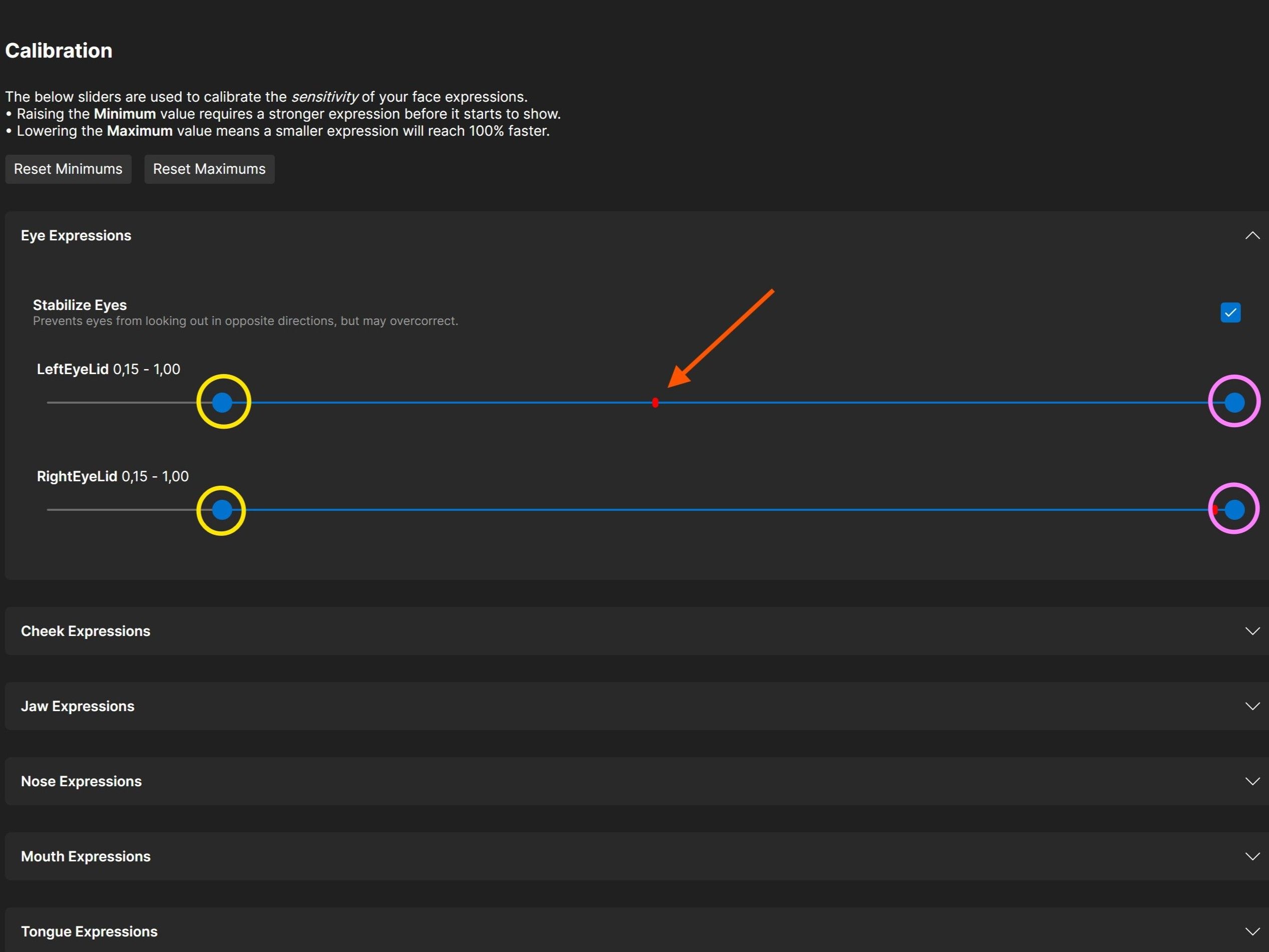

    Parametrų slankikliai su minimumo (geltonai) ir maksimumo (rožiniai) valdikliais
    1 / 2

    Jei jūsų avataras neteisingai mirkčioja, arba norite, kad šypsenos ir kitos išraiškos atrodytų stipriau ar silpniau, galite jas tiksliai sureguliuoti Baballonia programoje koreguodami slenksčių nustatymus.

    • Eikite į kalibravimo langą Baballonia programoje (pieštuko piktograma) ir atidarykite parametrų grupę, kurioje yra norimi reguliuoti parametrai (pvz., "smile").
    • NEKOPIJUOKITE aklai mano nustatymų, nes jie kiekvienam skirtingi. Geriau yra suprasti, ką daro kiekvienas slankiklis, kad pasiektumėte geriausius rezultatus.

    Kiekvienas parametras, toks kaip LeftEyeLid, RightEyeLid ar bet kuris veido parametras, kaip šypsena, turi du valdiklius: minimumą (pažymėtą geltona) ir maksimumą (pažymėtą rožine). Raudonas taškas rodo dabartinę būseną ir juda priklausomai nuo jūsų išraiškos. Pavyzdžiui, kai veidas atsipalaidavęs, jis juda kairėn, o kai pradedate šypsotis - dešinėn.

    Minimumo reikšmė apibrėžia, kada figūra pradeda aktyvintis. Padidinkite ją, jei figūra suaktyvinama per anksti arba lieka aktyvi ramybėje. Maksimumo reikšmė kontroliuoja, kiek toli figūra gali pajudėti. Sumažinus ją, judesys sustiprinamas naujame diapazone.

  3. Mirkčiojimas / mirkčiojimas viena akimi

    Akių voko parametras su pakoreguotu minimumo slankikliu mirkčiojimo aptikimui

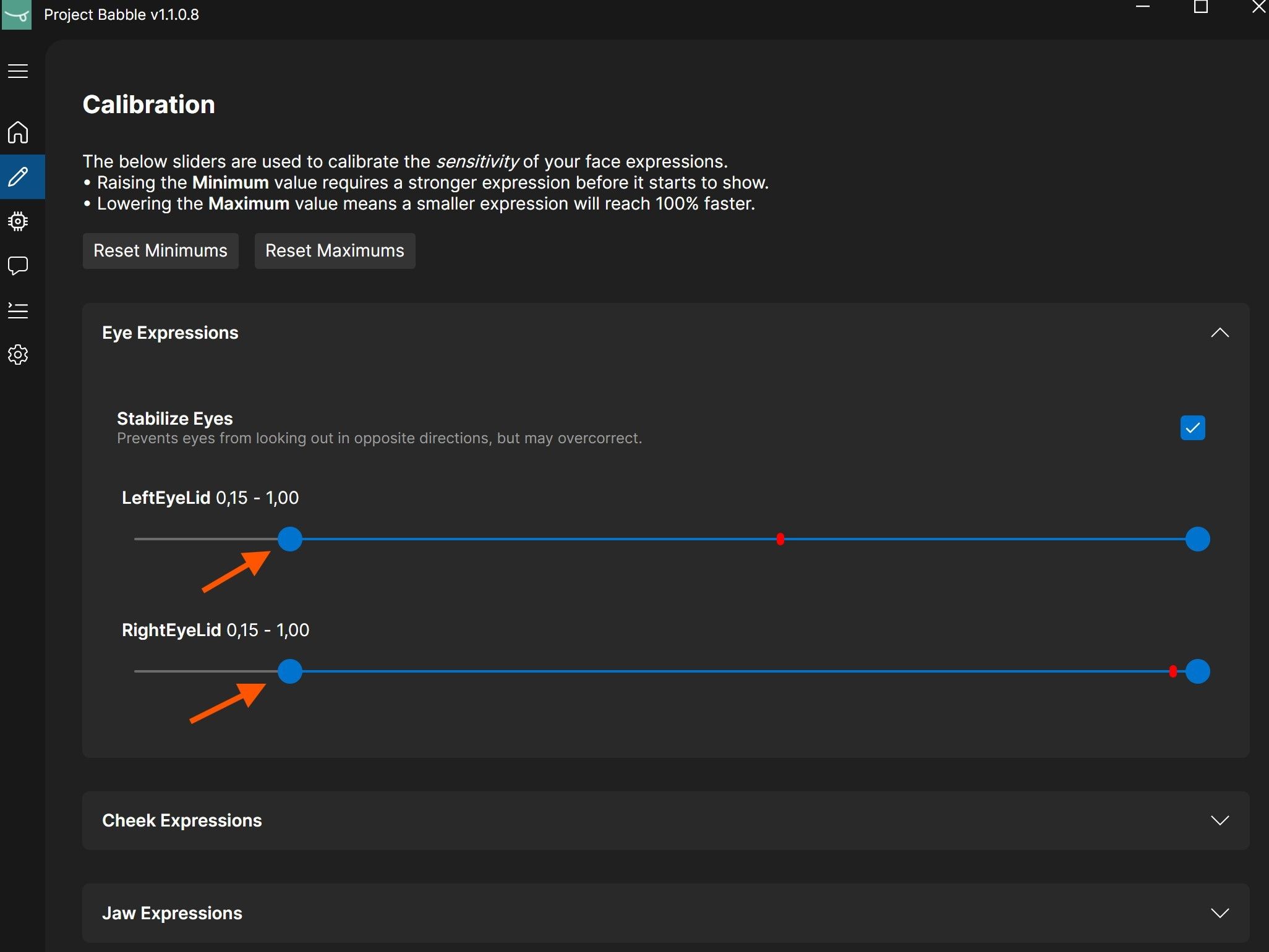

    Akių voko parametras su pakoreguotomis mirkčiojimo reikšmėmis
    1 / 2

    Jei jūsų avataro mirkčiojimas ar mirkčiojimas viena akimi neveikia kaip tikėtasi, arba visai nemirkčioja, galite padidinti akių vokų minimumo reikšmę. Tai padaro mirkčiojimo suaktyvinimą ankstesnį ir greitesnį.

    • Keliskart sumirkčiokite ir stebėkite, kiek toli raudonas indikatorius pajuda kairėn.
    • Perkelkite kairįjį minimumo slankiklį į tą poziciją arba šiek tiek į dešinę nuo vietos, kurią raudonas indikatorius pasiekia.

    Reikšmė tikriausiai bus didesnė nei parodyta paveikslėlyje. Pagal mano kalibravimą, ji paprastai būna tarp 0,15 ir 0,4.

  4. Sustiprintos išraiškos

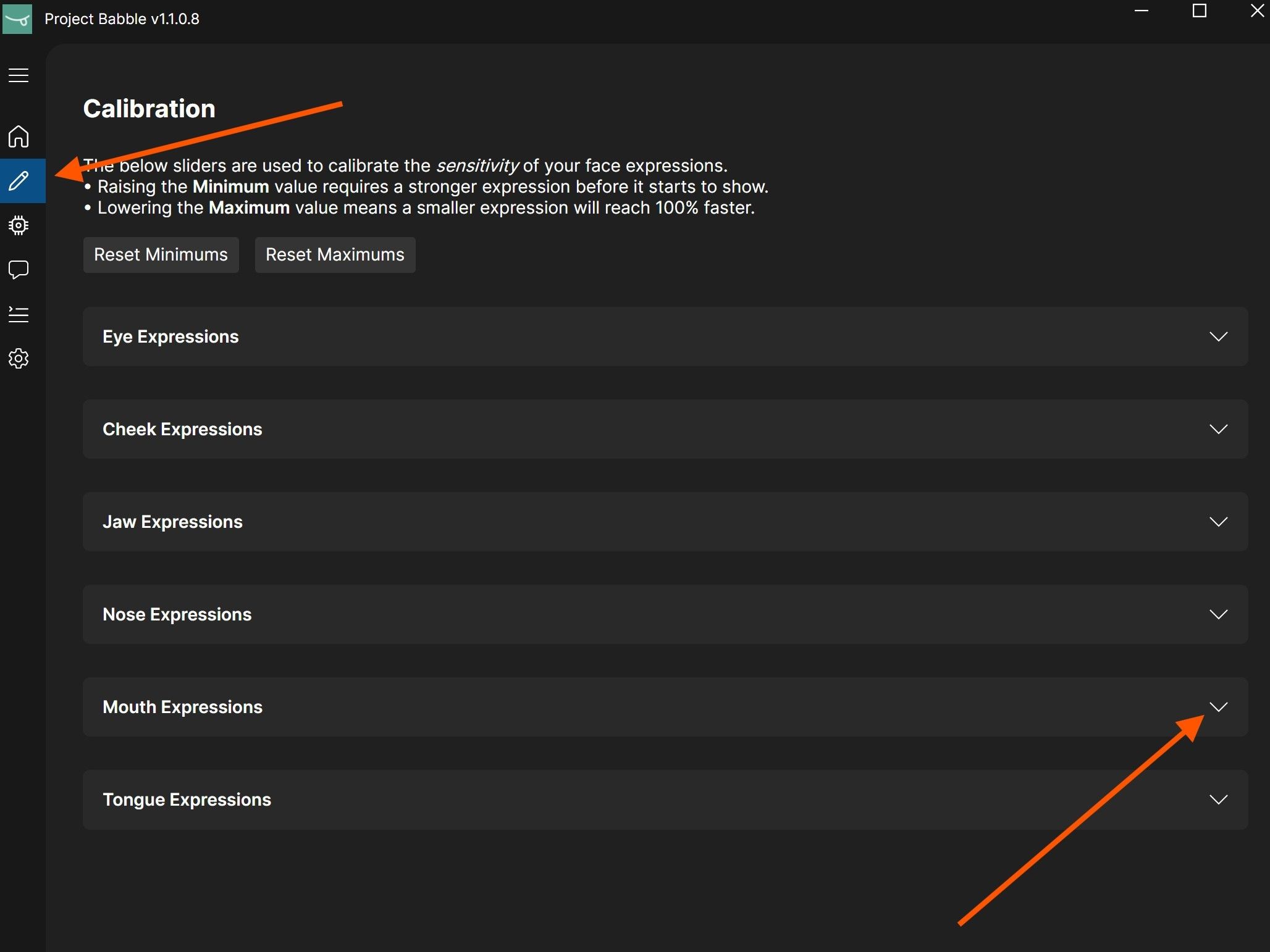

    Šypsenos parametras su sumažintu maksimumu lengvai poilsio šypsenai

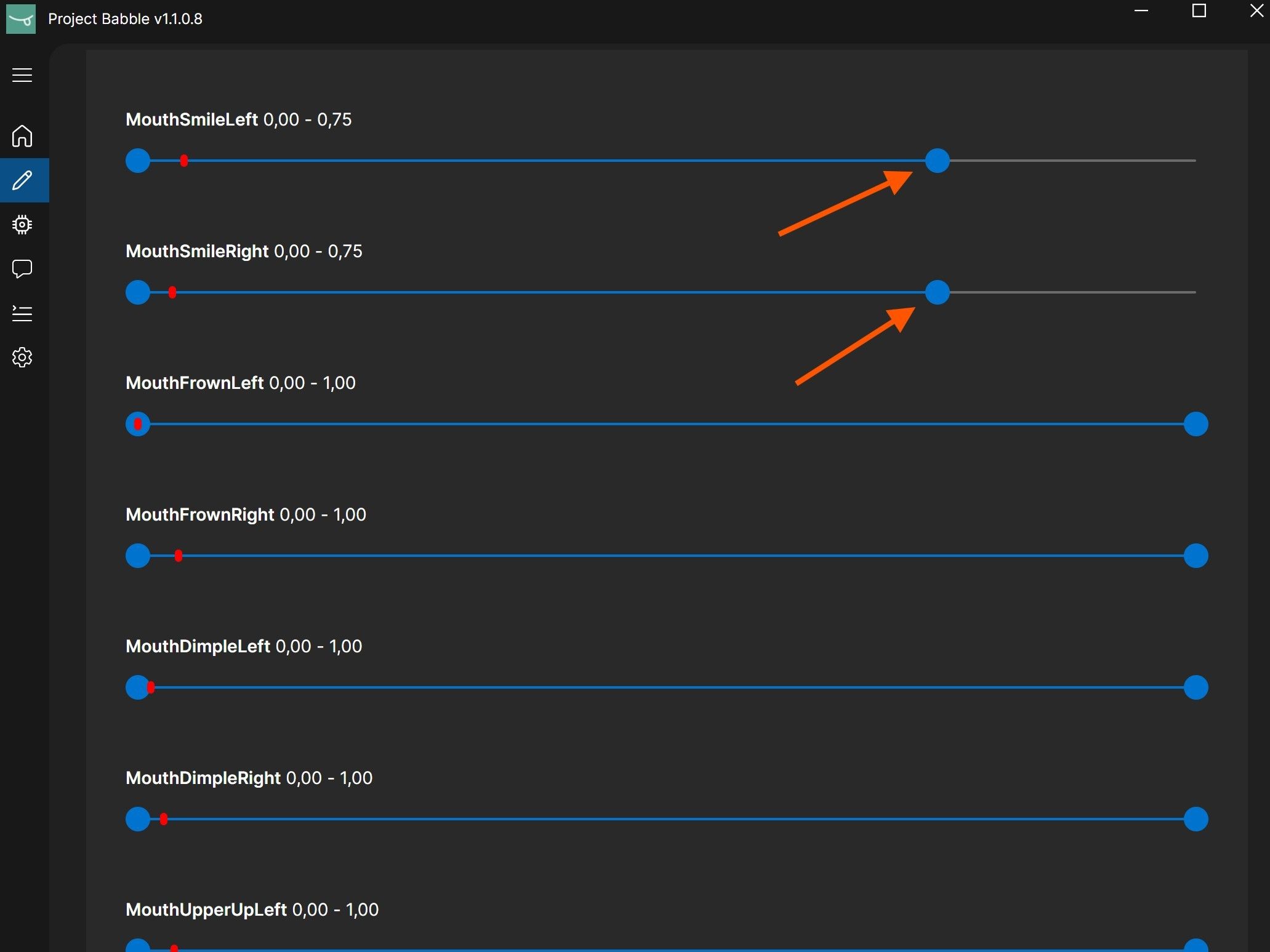

    Eksperimentavimas su išraiškos parametrais VRChat veidrodyje
    1 / 2

    Kartais galbūt norėsite, kad išraiška suaktyvintų anksčiau, liktų šiek tiek aktyvi visą laiką arba būtų sustiprintos.

    Geras pavyzdys yra šypsena. Jei norite, kad jūsų avataras išlaikytų lengvą šypseną net kai veidas daugiausia atsipalaidavęs, tiesiog sumažinkite šypsenos parametro maksimumo reikšmę.

    Labai rekomenduoju tiesiog žaisti VRChat su savo avataru, žiūrėti į veidrodį ir eksperimentuoti su parametrų minimumais ir maksimumais. Reikšmės atnaujinamos realiu laiku, todėl nereikia jungti tarp skirtukų, kad matytumėte rezultatus.

  5. Per anksti suaktyvinama išraiška

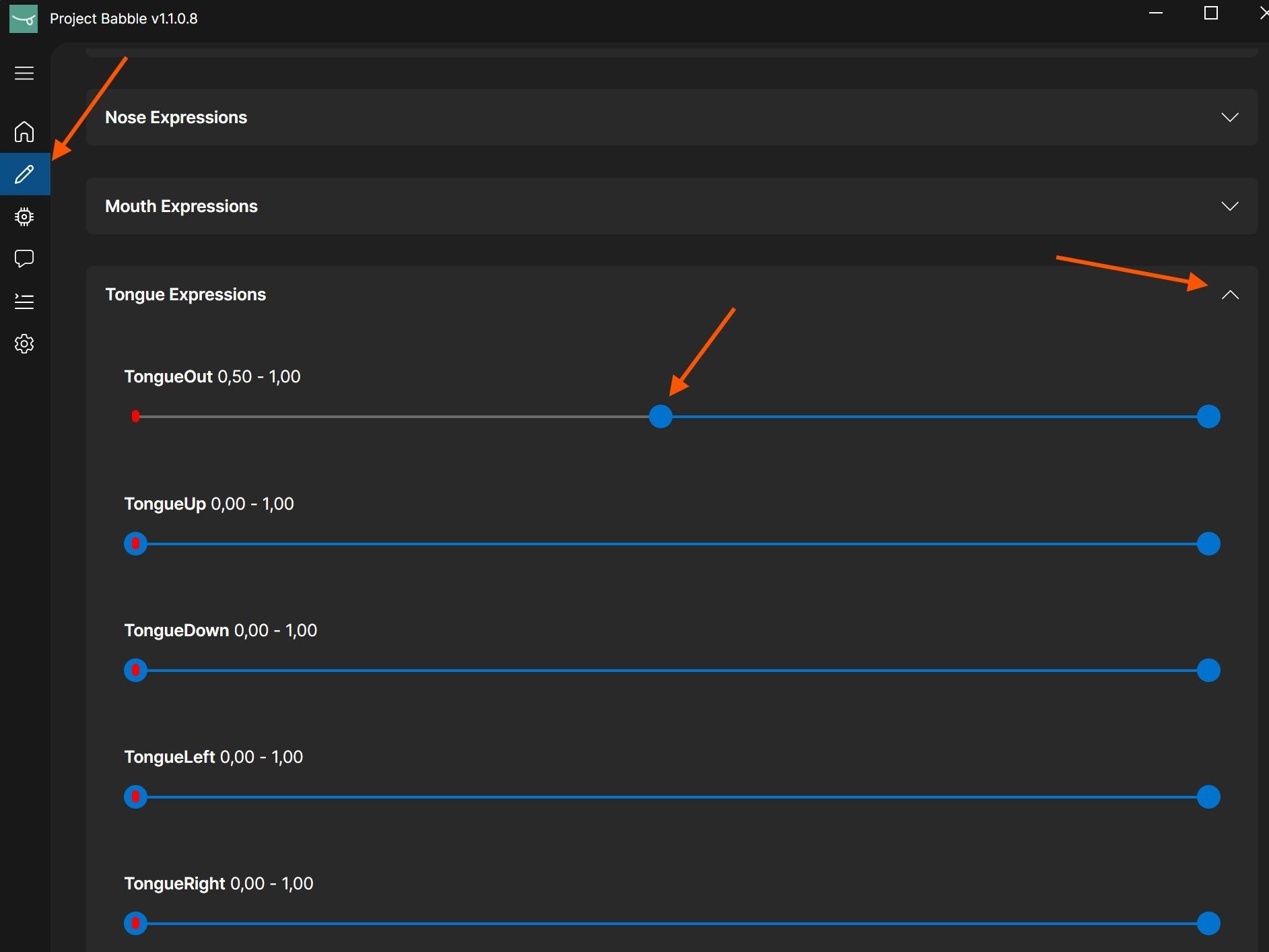

    Minimumo reikšmės koregavimas, kad išraiška nesiaktyvintų per anksti

    Kartais išraiška gali suaktyvinti per anksti, pavyzdžiui, kai atidarote burną, jūsų avataras iškiša liežuvį, nors jūs to nedarote.

    Tokiais atvejais galite pakoreguoti atitinkamo parametro minimumo reikšmę, kad išraiška aktyvintųsi tik tada, kai turėtų.

    Labai rekomenduoju tiesiog žaisti VRChat su savo avataru, žiūrėti į veidrodį ir eksperimentuoti su parametrų minimumais ir maksimumais. Reikšmės atnaujinamos realiu laiku, todėl nereikia jungti tarp skirtukų, kad matytumėte rezultatus.

Kas yra FFVR Connect?

FFVR Connect yra internetinis įrankis, leidžiantis sąveikauti su jūsų FaceFocusVR aparatine įranga tiesiai iš naršyklės. Galite reguliuoti ventiliatoriaus greitį, keisti LED ryškumą, įjungti ir skaityti žurnalus, o ateityje atnaujinti firmware.

Įrankis sukurtas intuityvus ir lengvas naudoti. Tiesiog atidarykite jį naršyklėje, prijunkite plokštę ir viskas paruošta.

Jį rasite adresu: connect.facefocusvr.com

Naršyklė ir prisijungimas

FFVR Connect reikalauja Chromium pagrindo naršyklės (Google Chrome, Microsoft Edge, Brave). Rekomenduoju Google Chrome. Firefox ir Safari nepalaikomi.

Jei jūsų plokštė negali prisijungti, greičiausiai joje veikia senesnė firmware versija, nepalaikanti šio įrankio. Kiekviena plokštė, išsiųsta iki 2026-03-15, neturi reikiamos aparatinės įrangos ventiliatoriaus valdymui, todėl rankinio firmware atnaujinimo nereikia.

Jei vis tiek jaučiate poreikį atnaujinti, susisiekite per Discord.

Funkcijos

Ventiliatoriaus greitis - numatytasis yra 30 %, kurį taip pat rekomenduoju. Nenustatykite žemiau 25 %.

LED ryškumas - galima keisti, bet tai nėra būtina. Koreguokite tik jei to konkrečiai prašo FaceFocusVR palaikymas.

Žurnalai - įjunkite ir skaitykite įrenginio diagnostikos žurnalus.

Firmware atnaujinimai - ateityje bus prieinami per FFVR Connect.
